Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + задние 4 отсека для 2,5-дюймовых дисков SAS/SATA
В этом разделе представлена информация о прокладке кабелей для конфигурации с 24 передними отсеками для 2,5-дюймовых дисков SAS/SATA + задними 4 отсеками для 2,5-дюймовых дисков SAS/SATA.
Номера конфигураций в таблице ниже приведены только в описательных целях.
| Конфигурация BP | Контроллер памяти | Номер конфигурации |
|---|---|---|
| Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + задние 4 отсека для 2,5-дюймовых дисков SAS/SATA (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/2)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 1. Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/2)
| От | К | Длина кабеля | |
|---|---|---|---|
| Конфигурация 1 | Конфигурация 2 | ||
| 1 BP1: SAS | 1 Адаптер 16i:
| 1 Адаптер 16i:
| 900 мм |
| 2 BP2: SAS | 2
| 2
| 900 мм |
| 3 BP3: SAS | 3 Адаптер 8i:
| 3 Адаптер 16i:
| 900 мм |
| 4 BP9: SAS | 4 Адаптер 8i: C0 | 4
| 450 мм |
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 3/4)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 2. Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 3/4)
| От | К | Длина кабеля | |
|---|---|---|---|
| Конфигурация 3 | Конфигурация 4 | ||
| 1 BP3: SAS | 1 Адаптер 8i:
| 1 Адаптер 16i:
| 900 мм |
| 2 BP9: SAS | 2 Адаптер 8i:
| 2
| 450 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 3/4)
Рис. 3. Прокладка кабелей при двух установленных процессорах  | Рис. 4. Прокладка кабелей при одном установленном процессоре  |
2P: два процессора; 1P: один процессор; PB: процессорная плата
| От (адаптер 16i CFF) | К | Длина кабеля | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 мм |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 мм |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 мм |

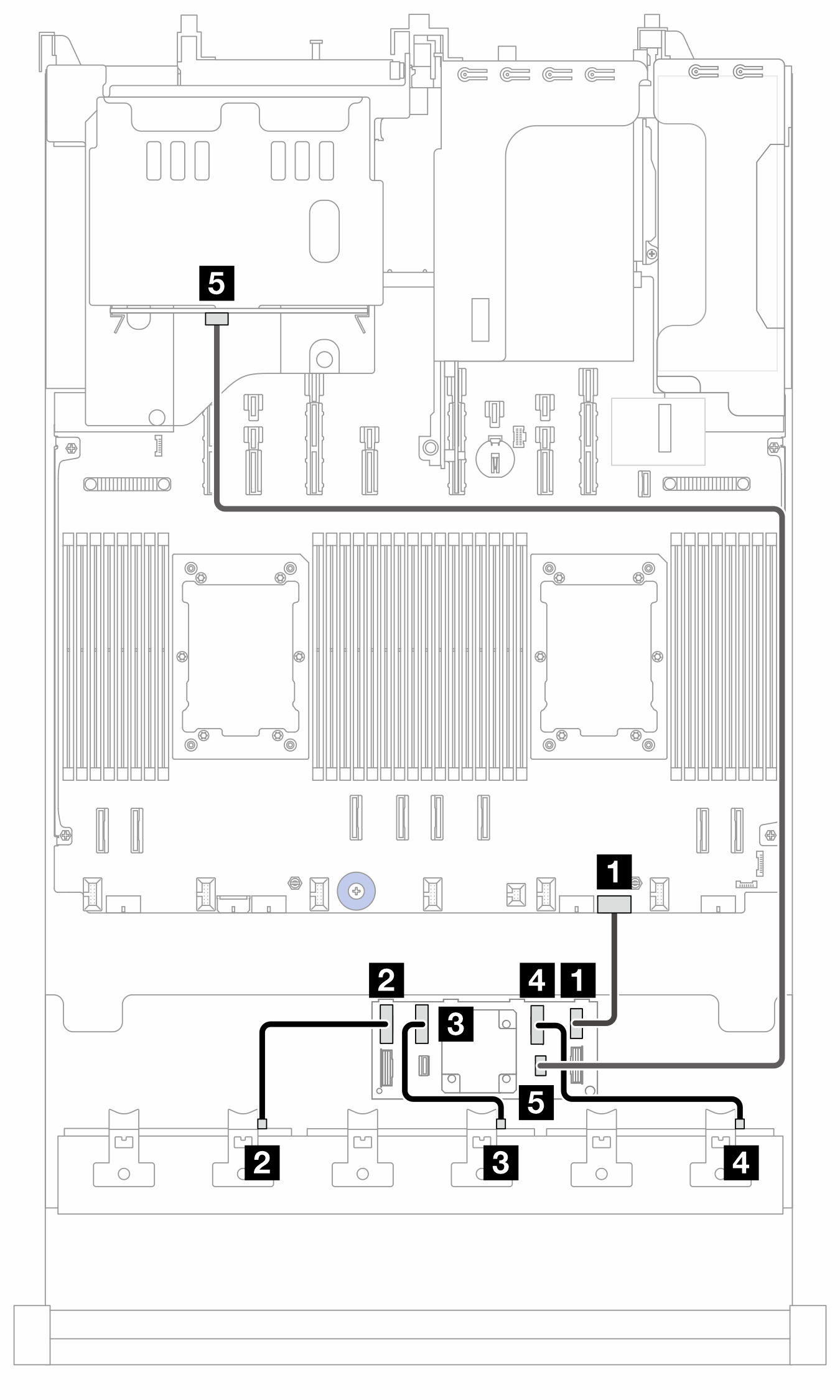

Прокладка кабелей к расширителю CFF (конфигурация 5/6)
Рис. 5. Прокладка кабелей к расширителю CFF
| От (расширитель CFF) | К | Длина кабеля |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 мм |
| 2 C0 | 2 BP1: SAS | 200 мм |
| 3 C1 | 3 BP2: SAS | 110 мм |
| 4 C2 | 4 BP3: SAS | 110 мм |
| 5 C4 | 5 BP9: SAS | 800 мм |
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 5)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

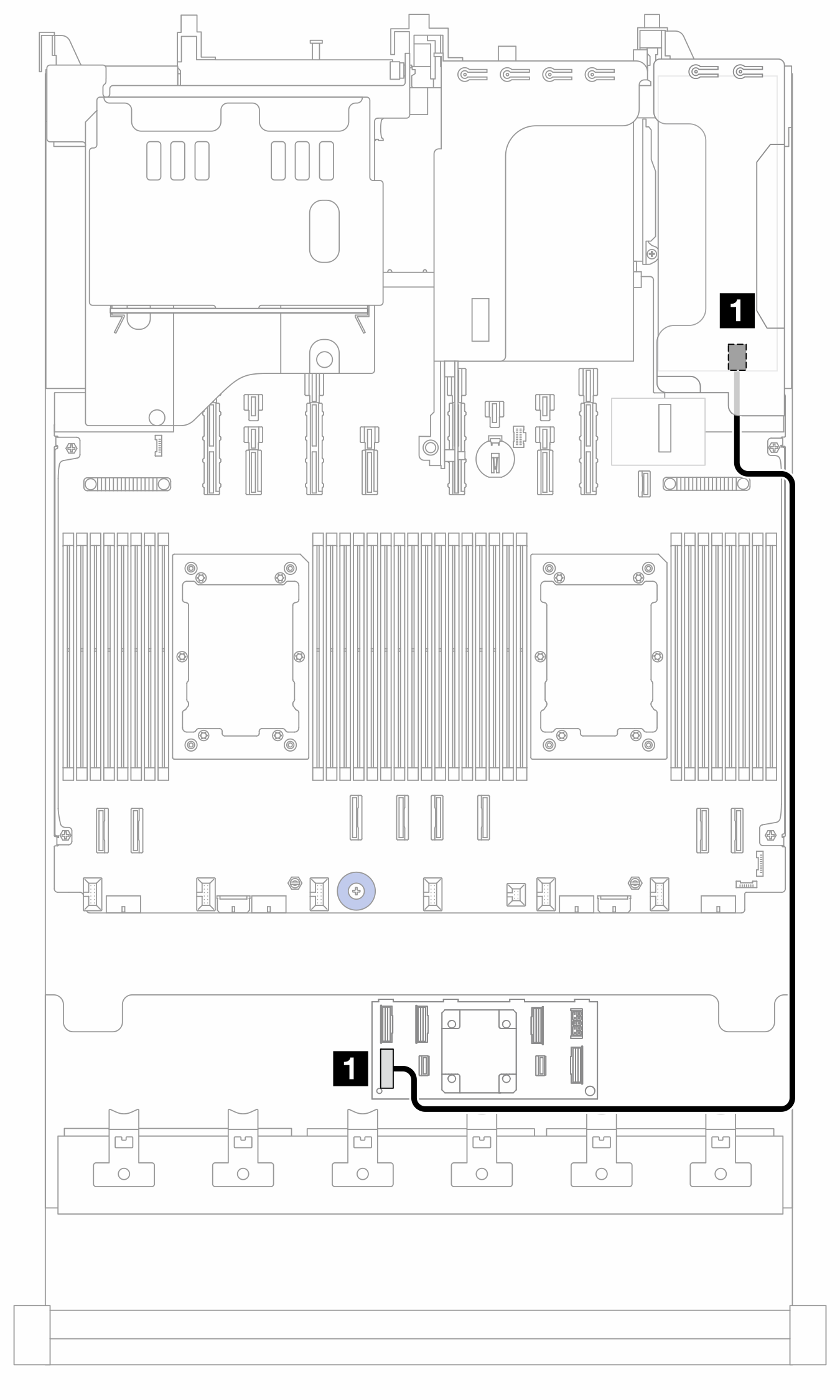

Рис. 6. Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 5)
| От | К | Длина кабеля |
|---|---|---|
| 1 Расширитель CFF: RAID/HBA | 1 Адаптер 8i/16i:
| 780 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 6)

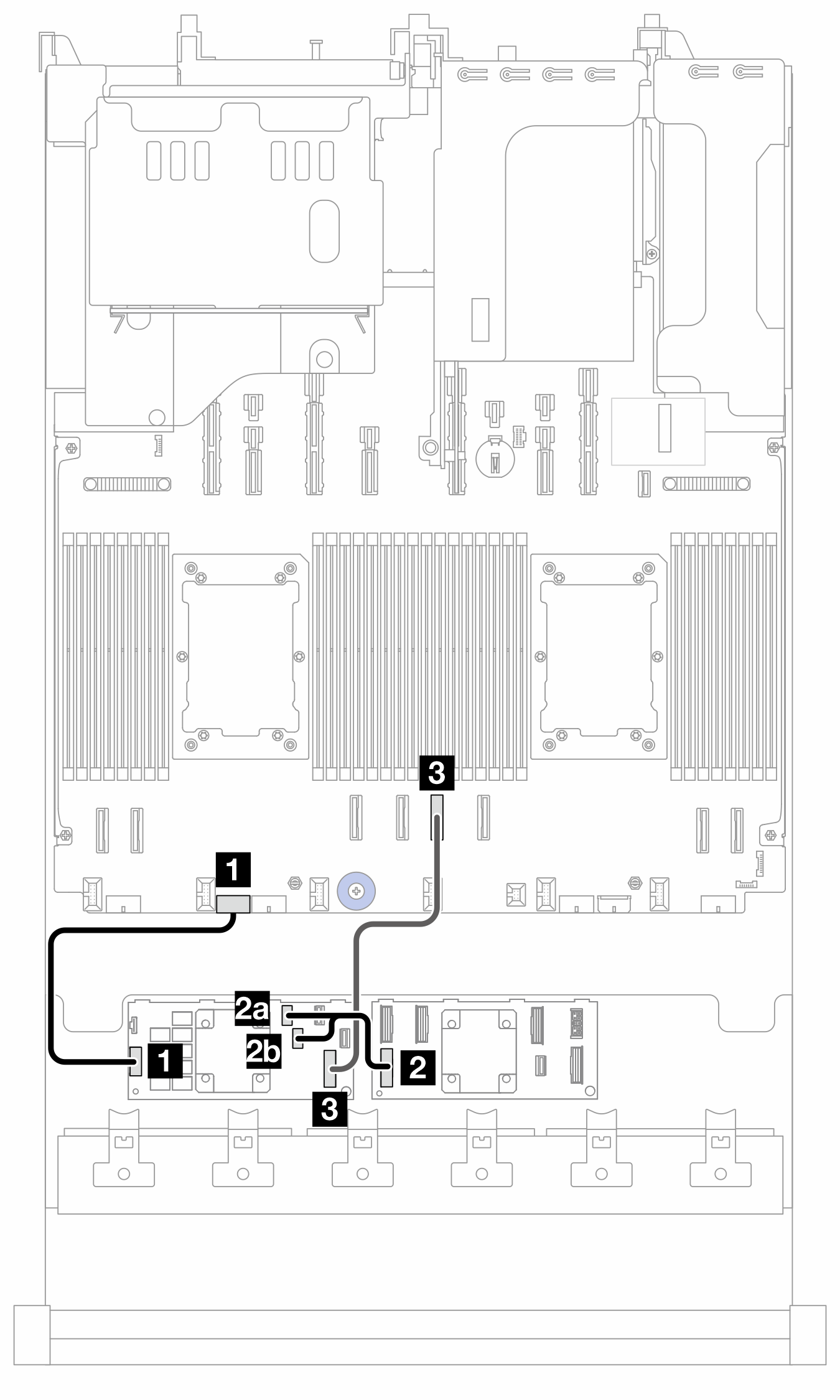

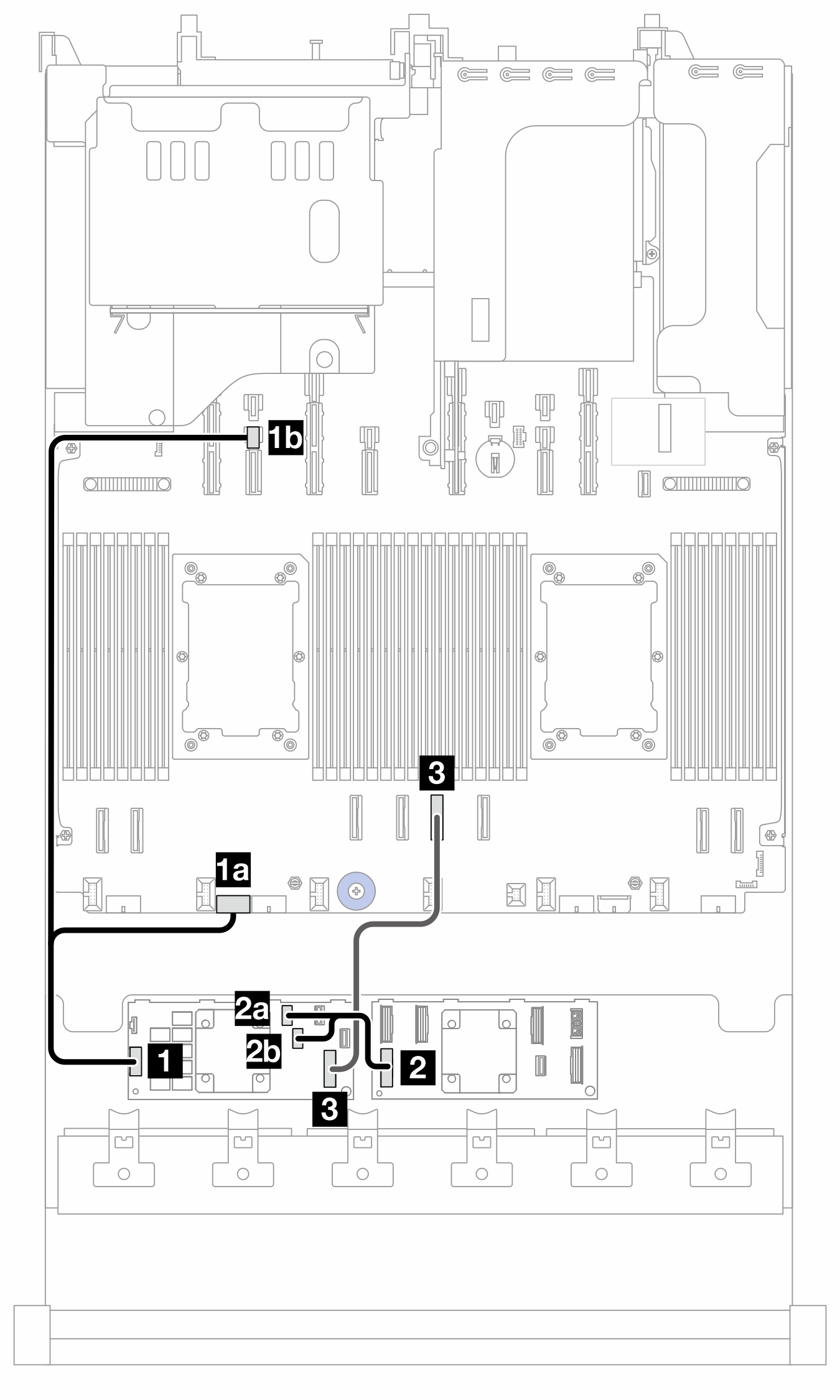

Рис. 7. Прокладка кабелей при двух установленных процессорах  | Рис. 8. Прокладка кабелей при одном установленном процессоре  |
2P: два процессора; 1P: один процессор; PB: процессорная плата
| От (адаптер 16i CFF) | К | Длина кабеля | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Расширитель CFF: RAID/HBA | 2 Расширитель CFF: RAID/HBA | 150/150 мм |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 мм |
