SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1/2)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

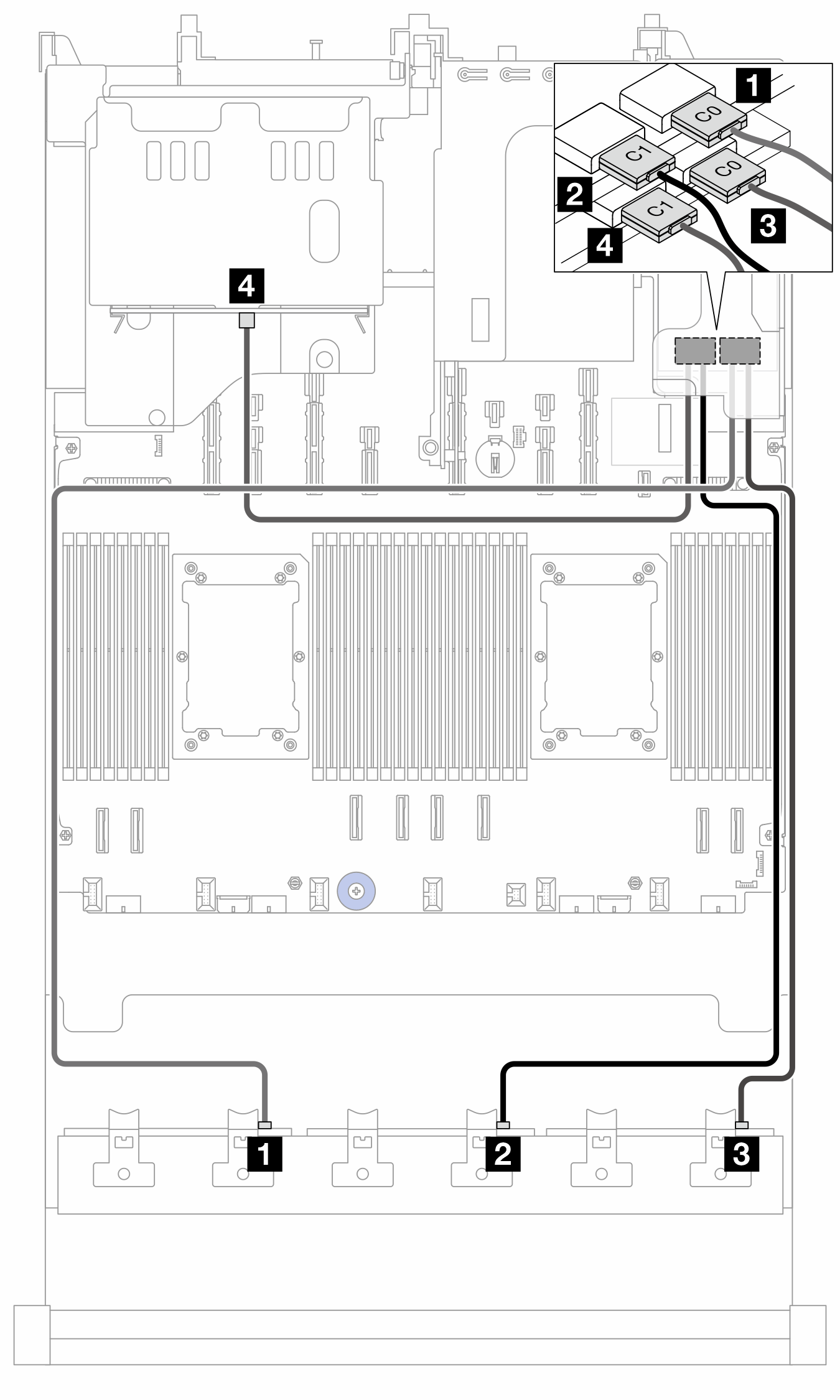

รูปที่ 1. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1/2)
| จาก | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| การกำหนดค่า 1 | การกำหนดค่า 2 | ||
| 1 BP1: SAS | 1 อะแดปเตอร์ 16i:
| 1 อะแดปเตอร์ 16i:
| 900 มม. |
| 2 BP2: SAS | 2
| 2
| 900 มม. |
| 3 BP3: SAS | 3 อะแดปเตอร์ 8i:
| 3 อะแดปเตอร์ 16i:
| 900 มม. |
| 4 BP9: SAS | 4 อะแดปเตอร์ 8i: C0 | 4
| 450 มม. |
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 3/4)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

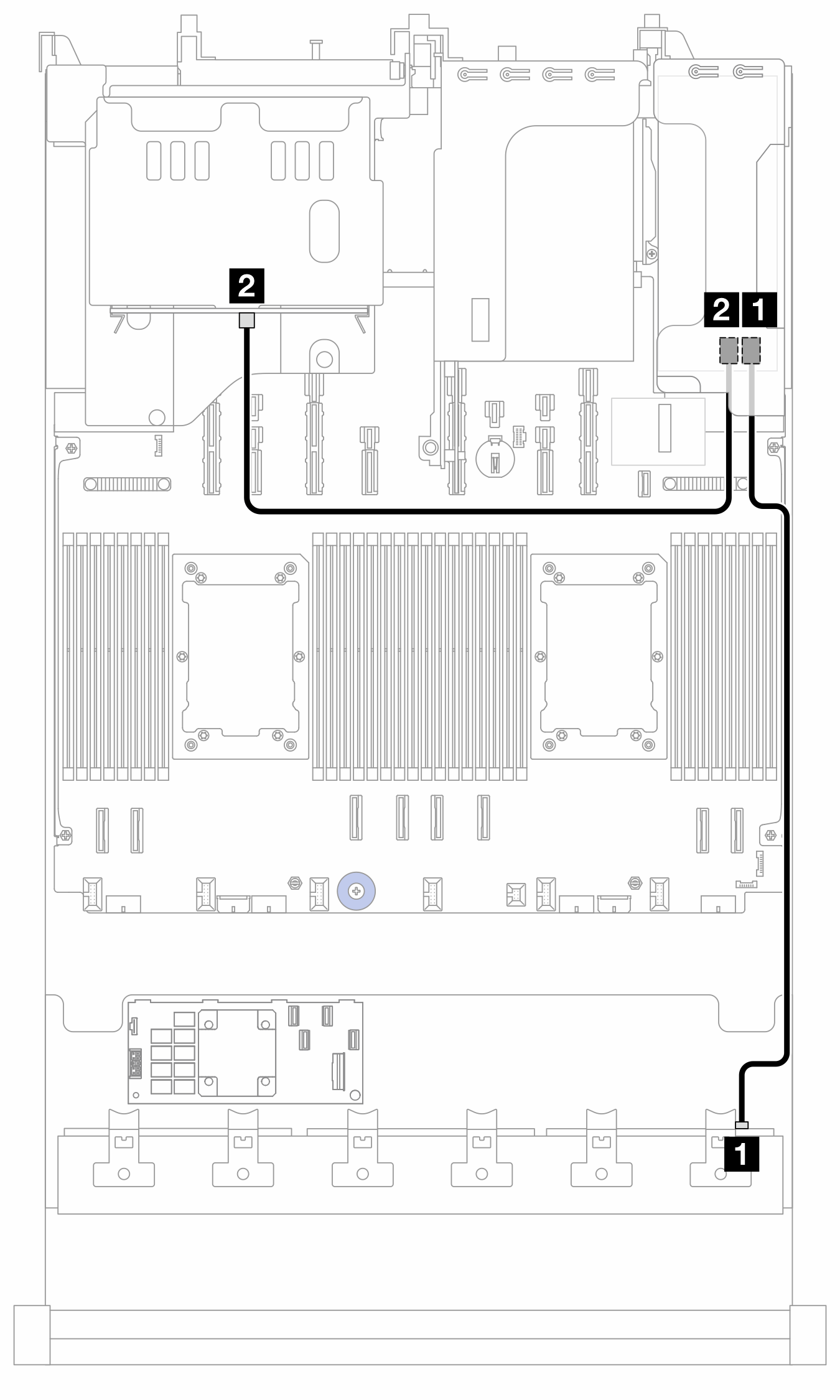

รูปที่ 2. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 3/4)
| จาก | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| การกำหนดค่า 3 | การกำหนดค่า 4 | ||
| 1 BP3: SAS | 1 อะแดปเตอร์ 8i:
| 1 อะแดปเตอร์ 16i:
| 900 มม. |
| 2 BP9: SAS | 2 อะแดปเตอร์ 8i:
| 2
| 450 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3/4)
รูปที่ 3. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 4. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 มม. |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 มม. |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 มม. |
การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 5/6)

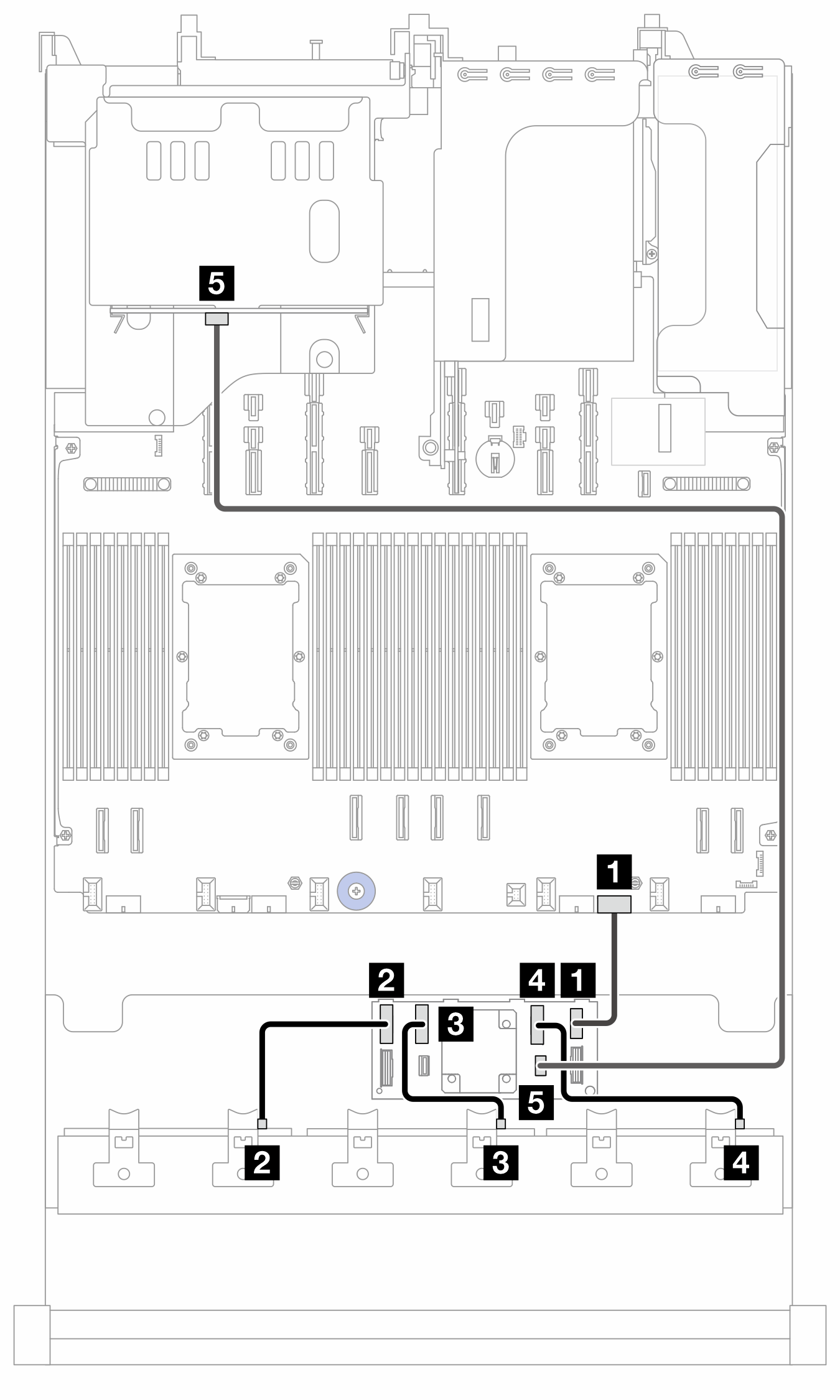

รูปที่ 5. การเดินสายไปยังตัวขยาย CFF
| จาก (ตัวขยาย CFF) | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 มม. |
| 2 C0 | 2 BP1: SAS | 200 มม. |
| 3 C1 | 3 BP2: SAS | 110 มม. |
| 4 C2 | 4 BP3: SAS | 110 มม. |
| 5 C4 | 5 BP9: SAS | 800 มม. |
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 5)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

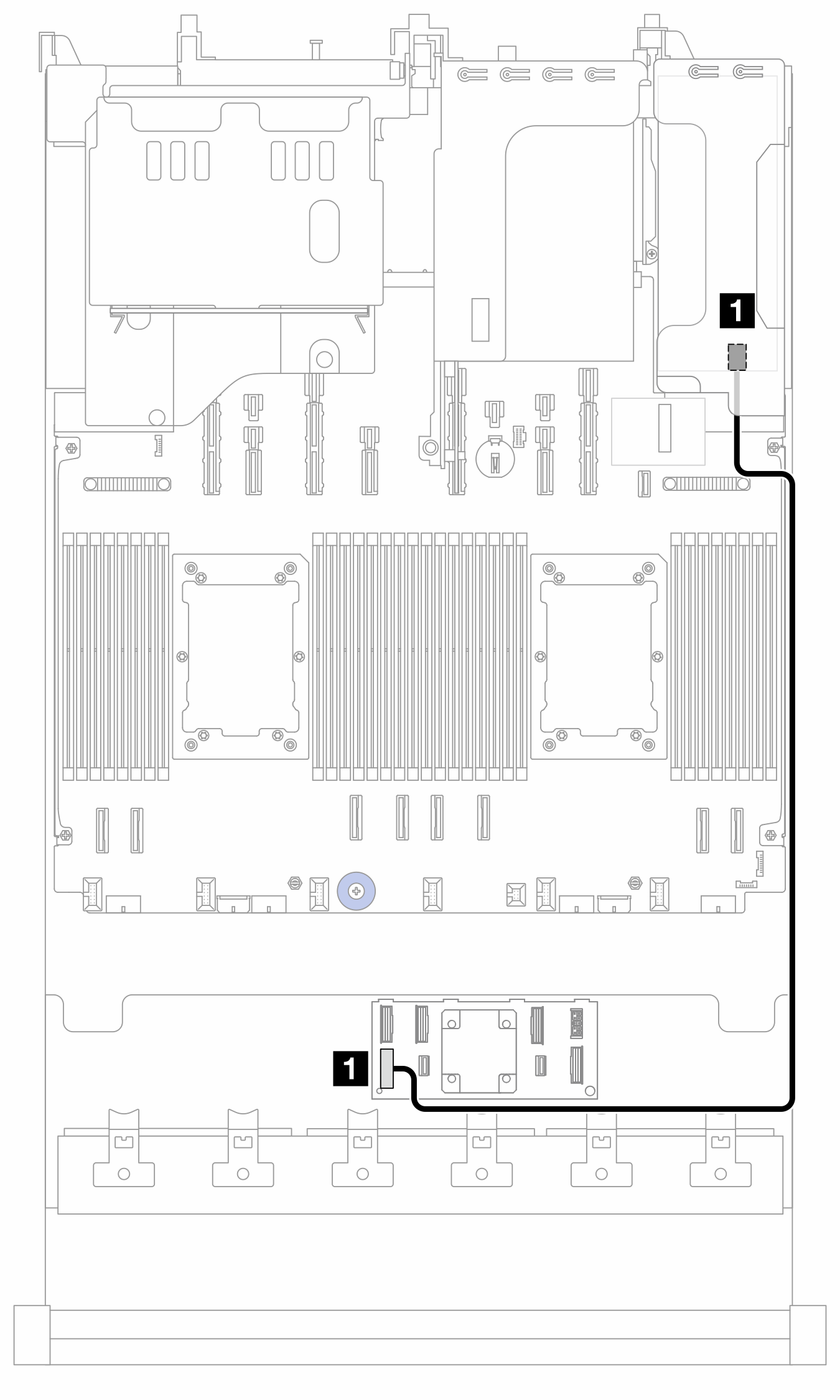

รูปที่ 6. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 5)
| จาก | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 ตัวขยาย CFF: RAID/HBA | 1 อะแดปเตอร์ 8i/16i:
| 780 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 6)

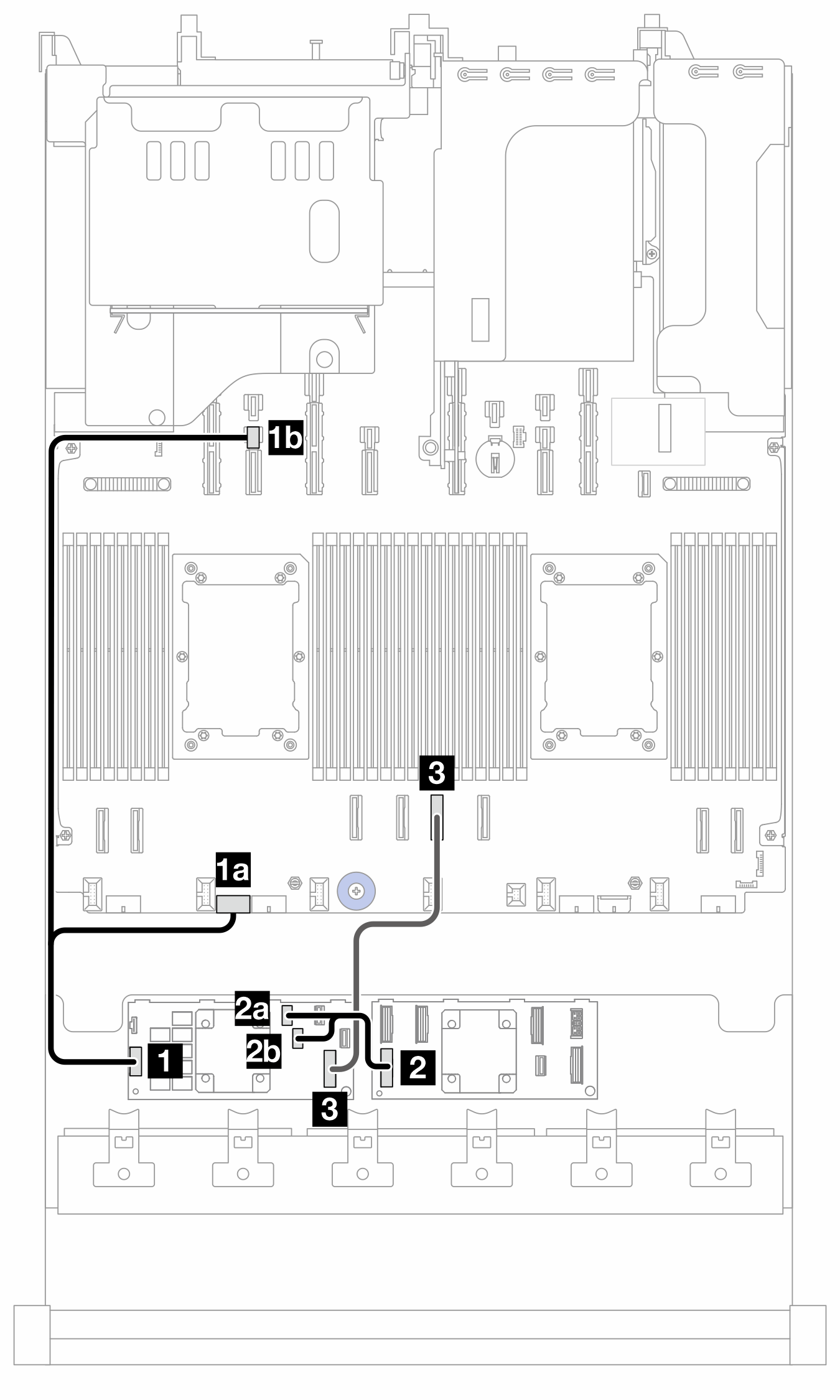

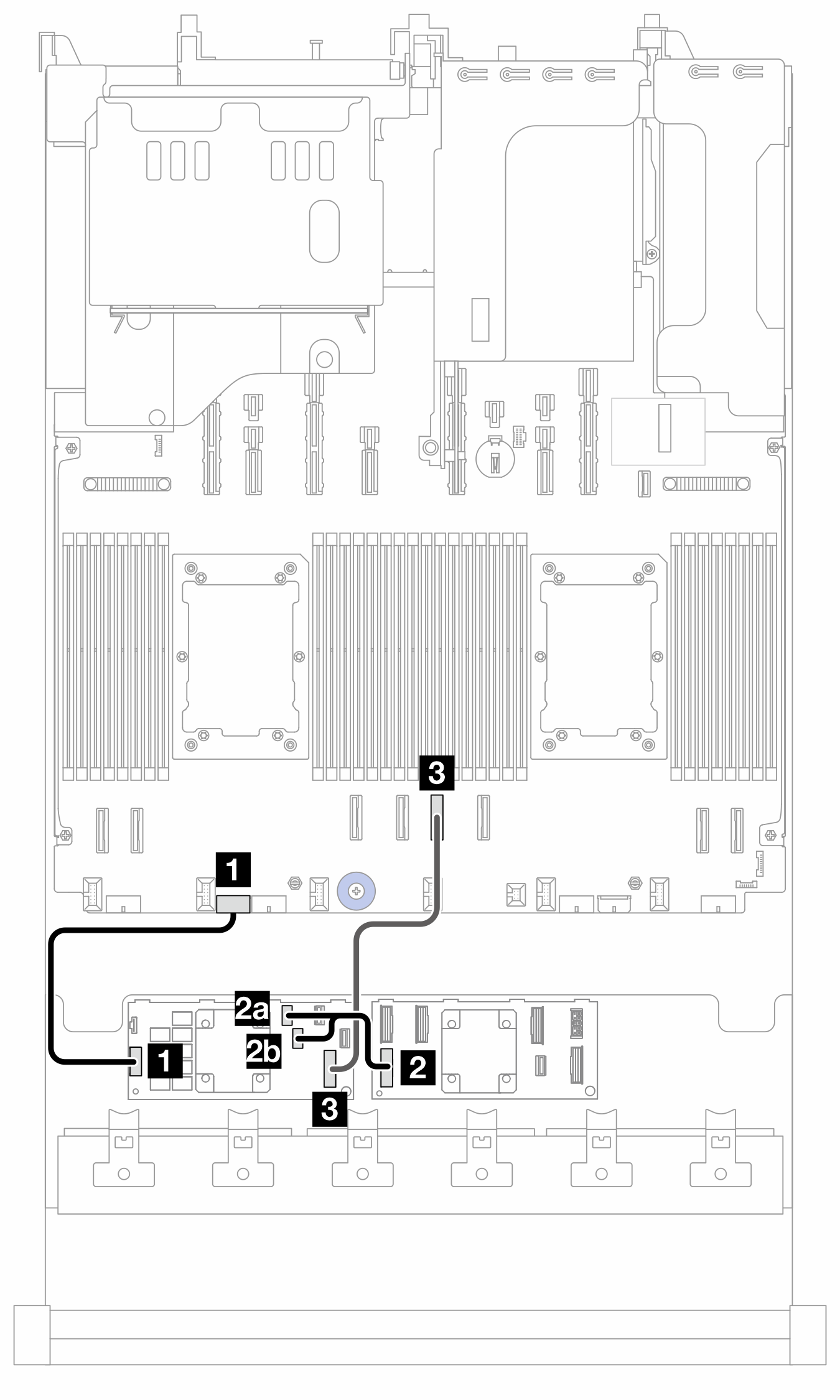

รูปที่ 7. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 8. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 ตัวขยาย CFF: RAID/HBA | 2 ตัวขยาย CFF: RAID/HBA | 150/150 มม. |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 มม. |
