前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 SAS/SATA

本主題提供前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。

下表中的配置編號僅用於描述目的。
BP 配置儲存體控制器配置編號
前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 SAS/SATA (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
CFF EXP + SFF 8i/16i5
CFF EXP + CFF 16i6

纜線佈線至 SFF 8i/16i 配接卡(配置 1/2)

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 1. 纜線佈線至 SFF 8i/16i 配接卡(配置 1/2)

纜線長度
配置 1配置 2
1 BP1:SAS1 16i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

1 16i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

900 公釐
2 BP2:SAS2
  • Gen 4:C1

  • Gen 3:C2C3

2
  • Gen 4:C1

  • Gen 3:C2C3

900 公釐
3 BP3:SAS3 8i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

3 16i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

900 公釐
4 BP9:SAS4 8i 配接卡:C04
  • Gen 4:C1

  • Gen 3:C2

450 公釐

纜線佈線至 SFF 8i/16i 配接卡(配置 3/4)

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 2. 纜線佈線至 SFF 8i/16i 配接卡(配置 3/4)

纜線長度
配置 3配置 4
1 BP3:SAS1 8i 配接卡:
  • C0

1 16i 配接卡:
  • C0

900 公釐
2 BP9:SAS2 8i 配接卡:
  • C0

2
  • C1

450 公釐

纜線佈線至 CFF 16i 配接卡(配置 3/4)

圖 3. 安裝了兩個處理器的纜線佈線

圖 4. 安裝了一個處理器的纜線佈線

2P:兩個處理器;1P:一個處理器; PB:處理器板
從 (CFF 16i 配接卡)纜線長度
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P:210 公釐

  • 1P:300/800 公釐

1b PB:PWR 14
2a C02 BP1:SAS2 BP1:SAS140/140 公釐
2b C1
3a C23 BP2:SAS3 BP2:SAS140/140 公釐
3b C3
4 MB (CFF INPUT)4 PB:PCIe 44 PB:PCIe 4450 公釐

纜線佈線至 CFF 擴充器(配置 5/6)

圖 5. 纜線佈線至 CFF 擴充器

從 (CFF 擴充器)纜線長度
1 POWER1 PB: EXP PWR210 公釐
2 C02 BP1:SAS200 公釐
3 C13 BP2:SAS110 公釐
4 C24 BP3:SAS110 公釐
5 C45 BP9:SAS800 公釐

纜線佈線至 SFF 8i/16i 配接卡(配置 5)

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 6. 纜線佈線至 SFF 8i/16i 配接卡(配置 5)

纜線長度
1 CFF 擴充器:RAID/HBA1 8i/16i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

780 公釐

纜線佈線至 CFF 16i 配接卡(配置 6)

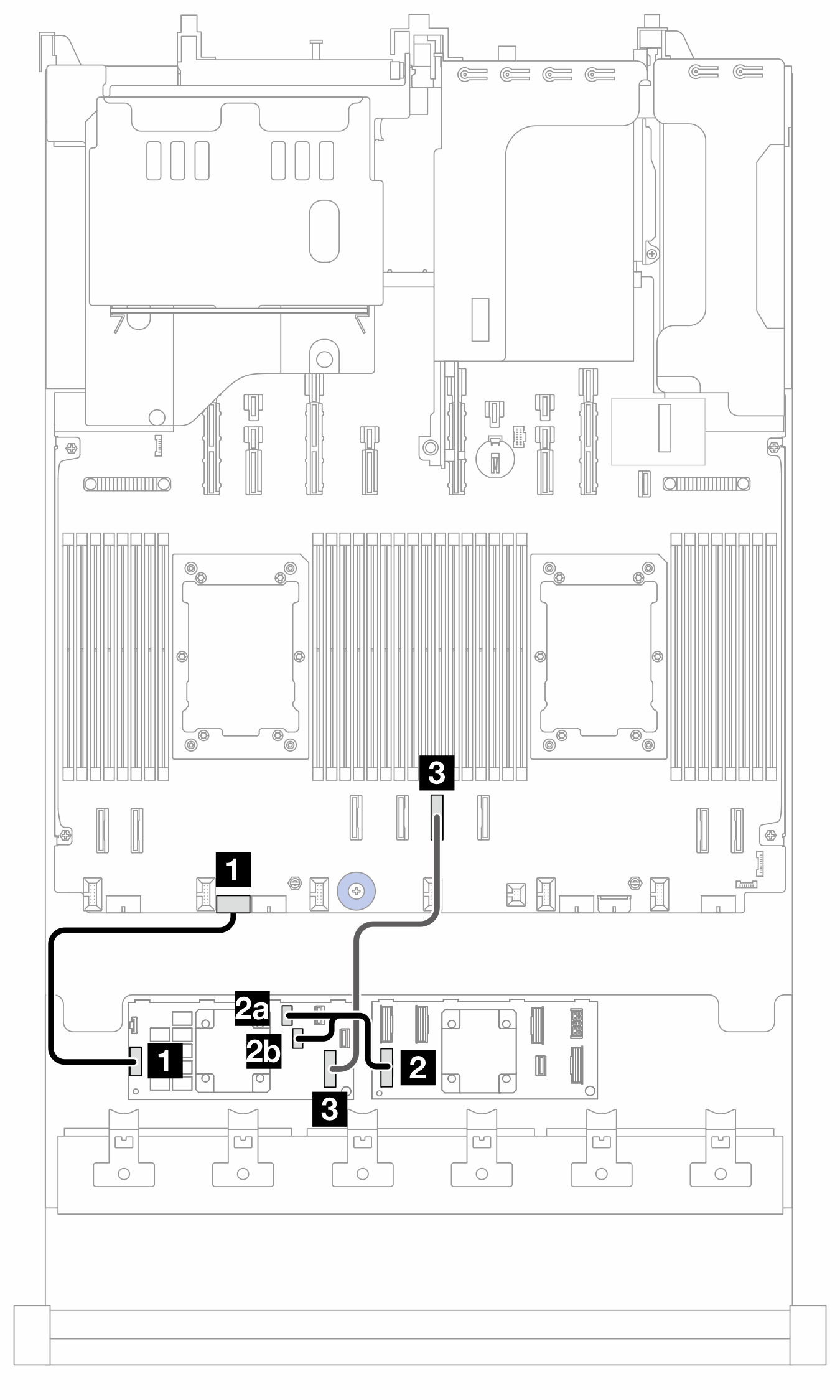

圖 7. 安裝了兩個處理器的纜線佈線

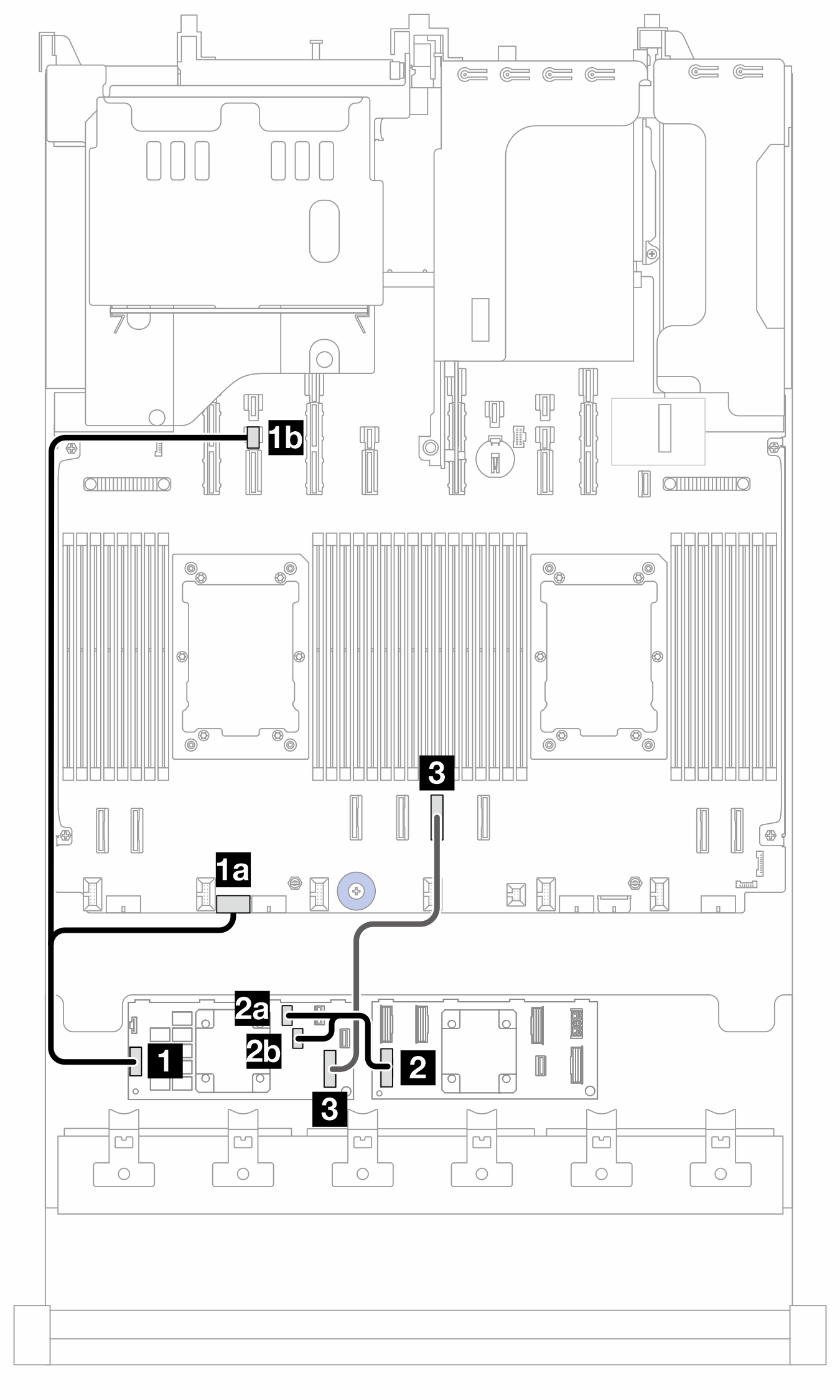

圖 8. 安裝了一個處理器的纜線佈線

2P:兩個處理器;1P:一個處理器; PB:處理器板
從 (CFF 16i 配接卡)纜線長度
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P:210 公釐

  • 1P:300/800 公釐

1b PB:PWR 14
2a C02 CFF 擴充器:RAID/HBA2 CFF 擴充器:RAID/HBA150/150 公釐
2b C1
3 MB (CFF INPUT)3 PB:PCIe 43 PB:PCIe 4450 公釐
