24 unidades SAS/SATA frontales de 2,5 pulgadas + 4 unidades SAS/SATA posteriores de 2,5 pulgadas
En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA frontales de 2,5 pulgadas + 4 unidades SAS/SATA posteriores de 2,5 pulgadas.
Los números de configuración de la siguiente tabla son solo para fines descriptivos.
| Configuración de BP | Controlador de almacenamiento | N.° de configuración |
|---|---|---|
| 24 unidades SAS/SATA frontales de 2,5 pulgadas + 4 unidades SAS/SATA posteriores de 2,5 pulgadas (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 1. Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)
| Desde | Hasta | Longitud del cable | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 BP1: SAS | 1 Adaptador 16i:
| 1 Adaptador 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 2
| 900 mm |
| 3 BP3: SAS | 3 Adaptador 8i:
| 3 Adaptador 16i:
| 900 mm |
| 4 BP9: SAS | 4 Adaptador 8i: C0 | 4
| 450 mm |
Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 2. Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)
| Desde | Hasta | Longitud del cable | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 BP3: SAS | 1 Adaptador 8i:
| 1 Adaptador 16i:
| 900 mm |
| 2 BP9: SAS | 2 Adaptador 8i:
| 2
| 450 mm |
Disposición de los cables al adaptador 16i CFF (config. 3/4)
Figura 3. Disposición de los cables cuando hay dos procesadores instalados  | Figura 4. Disposición de los cables cuando hay un procesador instalado  |
2P: dos procesadores; 1P: un procesador; PB: placa del procesador
| De (adaptador CFF 16i) | Hasta | Longitud del cable | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 mm |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 mm |
Disposición de los cables al expansor CFF (config. 5/6)
Figura 5. Disposición de los cables al expansor CFF
| Desde (expansor CFF) | Hasta | Longitud del cable |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C4 | 5 BP9: SAS | 800 mm |
Disposición de los cables al adaptador 8i/16i SFF (config. 5)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 6. Disposición de los cables al adaptador 8i/16i SFF (config. 5)
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 Expansor CFF: RAID/HBA | 1 Adaptador 8i/16i:
| 780 mm |
Disposición de los cables al adaptador 16i CFF (config. 6)

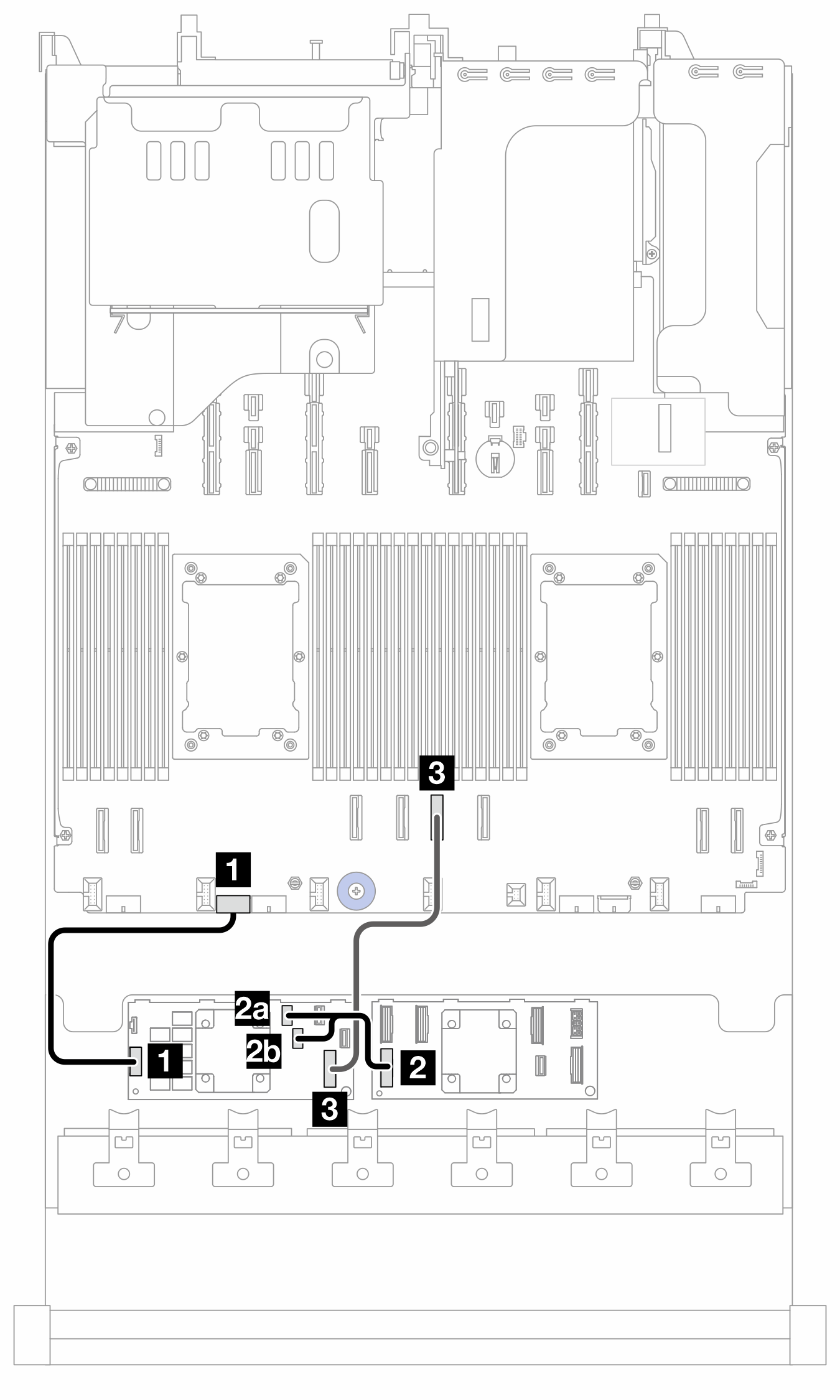

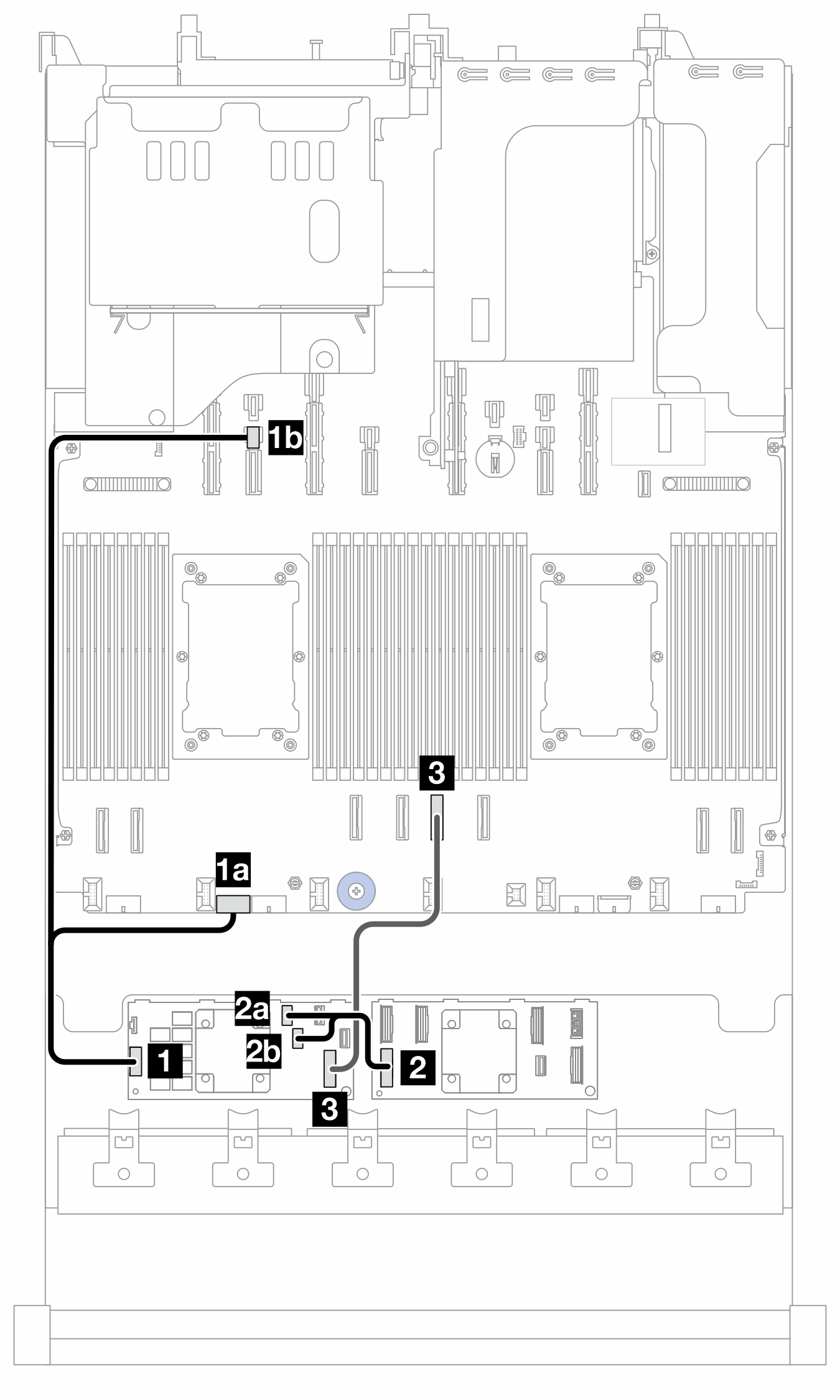

Figura 7. Disposición de los cables cuando hay dos procesadores instalados  | Figura 8. Disposición de los cables cuando hay un procesador instalado  |
2P: dos procesadores; 1P: un procesador; PB: placa del procesador
| De (adaptador CFF 16i) | Hasta | Longitud del cable | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 mm |
