SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ด้านหลัง

• การเดินสายไปยังอะแดปเตอร์ SFF 16i (การกำหนดค่า 1)

• การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 2/3)

• การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 2)

• การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3)

การเดินสายไปยังอะแดปเตอร์ SFF 16i (การกำหนดค่า 1)​

หมายเหตุ

ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

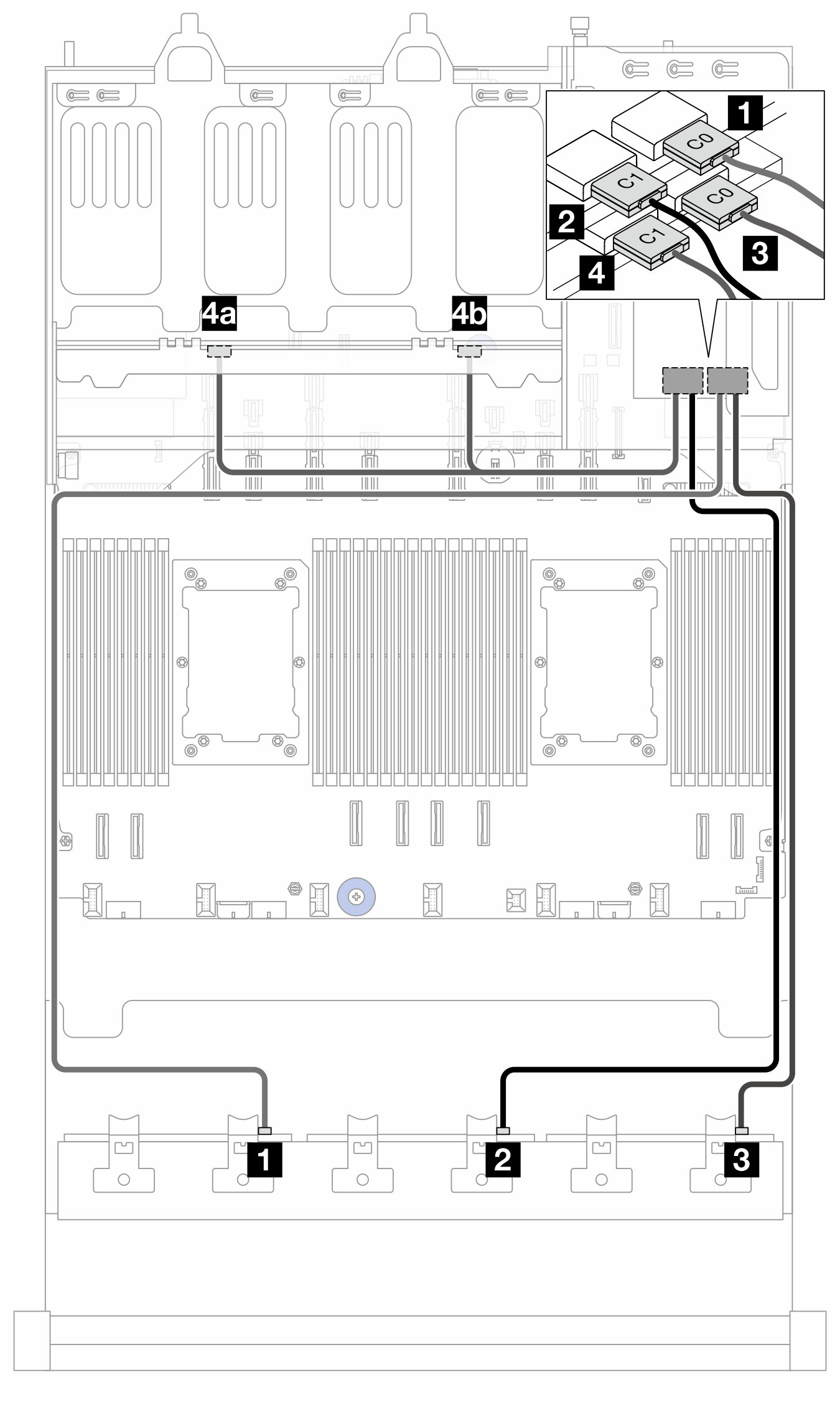

รูปที่ 1. การเดินสายไปยังอะแดปเตอร์ SFF 16i

จาก	ไปยัง	ความยาวสาย
1 BP1: SAS	1 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.
2 BP2: SAS	2 Gen 4: C1 Gen 3: C2C3	900 มม.
3 BP3: SAS	3 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.
4a BP9: SAS 1	4 Gen 4: C1 Gen 3: C2C3	260/400 มม.
4b BP9: SAS 0

การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 2/3)​

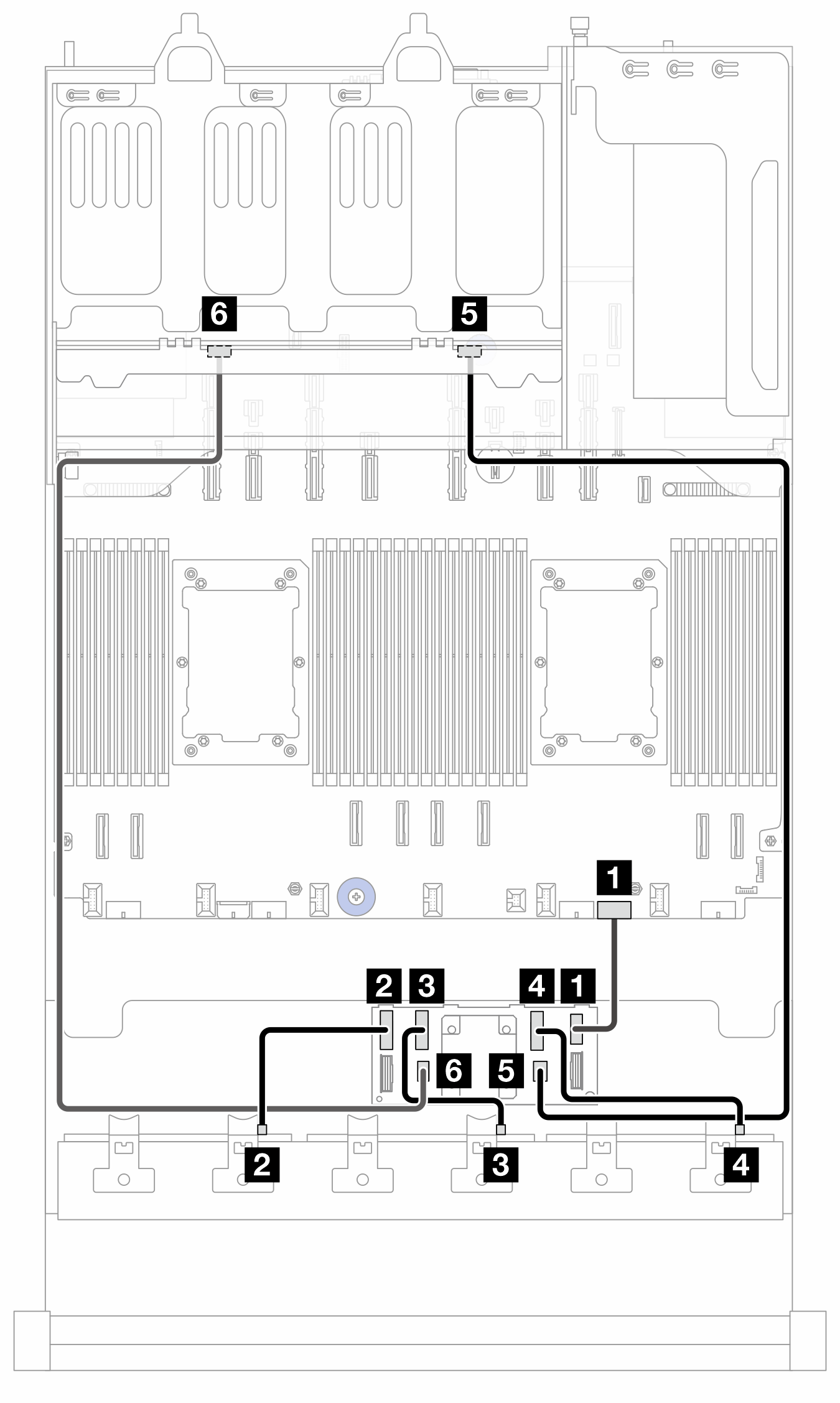

รูปที่ 2. การเดินสายไปยังตัวขยาย CFF

จาก (ตัวขยาย CFF)	ไปยัง	ความยาวสาย
1 POWER	1 PB: EXP PWR	210 มม.
2 C0	2 BP1: SAS	200 มม.
3 C1	3 BP2: SAS	110 มม.
4 C2	4 BP3: SAS	110 มม.
5 C4	5 BP9: SAS 0	800 มม.
6 C5	6 BP9: SAS 1	800 มม.

การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 2)​

หมายเหตุ

ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

รูปที่ 3. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i

จาก	ไปยัง	ความยาวสาย
1 ตัวขยาย CFF: RAID/HBA	1 อะแดปเตอร์ 8i/16i: Gen 4: C0 Gen 3: C0C1	780 มม.

การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3)​

รูปที่ 4. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว

รูปที่ 5. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว

2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์

จาก (อะแดปเตอร์ CFF 16i)	ไปยัง		ความยาวสาย
	2P	1P
1 POWER	1 PB: RAID PWR	1a PB: RAID PWR	2P: 210 มม. 1P: 300/800 มม.
		1b PB: PWR 14
2a C0	2 ตัวขยาย CFF: RAID/HBA	2 ตัวขยาย CFF: RAID/HBA	150/150 มม.
2b C1
3 MB (CFF INPUT)	3 PB: PCIe 4	3 PB: PCIe 4	450 มม.
