Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + задние 8 отсеков для 2,5-дюймовых дисков SAS/SATA
В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 24 отсеками для 2,5-дюймовых дисков SAS/SATA + задними 8 отсеками для 2,5-дюймовых дисков SAS/SATA.
Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BP | Контроллер памяти | Номер конфигурации |
---|---|---|
Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + задние 8 отсеков для 2,5-дюймовых дисков SAS/SATA (BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 1 |
SFF 8i/16i + CFF EXP | 2 | |
CFF 16i + CFF EXP | 3 |
Прокладка кабелей к адаптерам SFF 16i (конфигурация 1)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 1. Прокладка кабелей к адаптерам SFF 16i


От | К | Длина кабеля |
---|---|---|
1 BP1: SAS | 1 Адаптер 16i:
| 900 мм |
2 BP2: SAS | 2
| 900 мм |
3 BP3: SAS | 3 Адаптер 16i:
| 900 мм |
4a BP9: SAS 1 | 4
| 260/400 мм |
4b BP9: SAS 0 |
Прокладка кабелей к расширителю CFF (конфигурация 2/3)

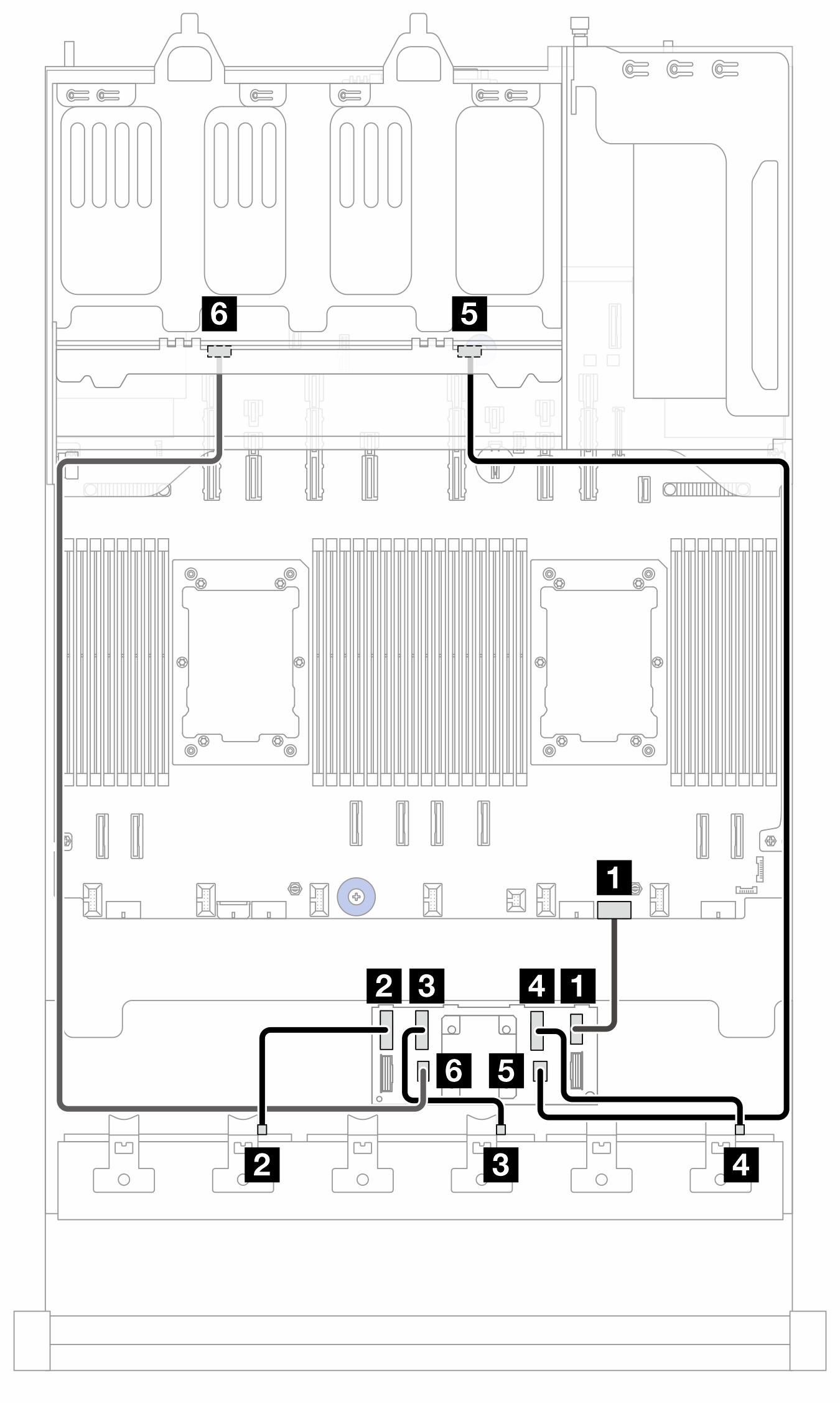

Рис. 2. Прокладка кабелей к расширителю CFF


От (расширитель CFF) | К | Длина кабеля |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 мм |
2 C0 | 2 BP1: SAS | 200 мм |
3 C1 | 3 BP2: SAS | 110 мм |
4 C2 | 4 BP3: SAS | 110 мм |
5 C4 | 5 BP9: SAS 0 | 800 мм |
6 C5 | 6 BP9: SAS 1 | 800 мм |
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 2)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 3. Прокладка кабелей к адаптеру SFF 8i/16i


От | К | Длина кабеля |
---|---|---|
1 Расширитель CFF: RAID/HBA | 1 Адаптер 8i/16i:
| 780 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 3)
Рис. 4. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 5. Прокладка кабелей при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF) | К | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 Расширитель CFF: RAID/HBA | 2 Расширитель CFF: RAID/HBA | 150/150 мм |
2b C1 | |||
3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 мм |
