正面 8 x 3.5 英寸 SAS/SATA + 4 x 3.5 英寸 AnyBay/NVMe

本主题介绍正面 8 x 3.5 英寸 SAS/SATA + 4 x 3.5 英寸 AnyBay/NVMe 配置的线缆布放。

SAS/SATA 线缆布放​

注

  • 适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。

  • 正面 8 x 3.5 英寸 SAS/SATA + 4 x 3.5 英寸 NVMe 配置不需要线缆 2。

图 1. 到 SFF 16i 适配器的 SAS/SATA 线缆布放

从（背板 1）到（16i 适配器）线缆长度
1a SAS 01

  • Gen 4：C0

  • Gen 3：C0C1

  • Gen 4：900/1020 毫米

  • Gen 3：820/1020 毫米

1b SAS 1
2 SAS 22

  • Gen 4：C1

  • Gen 3：C2

900 毫米

NVMe 线缆布放​

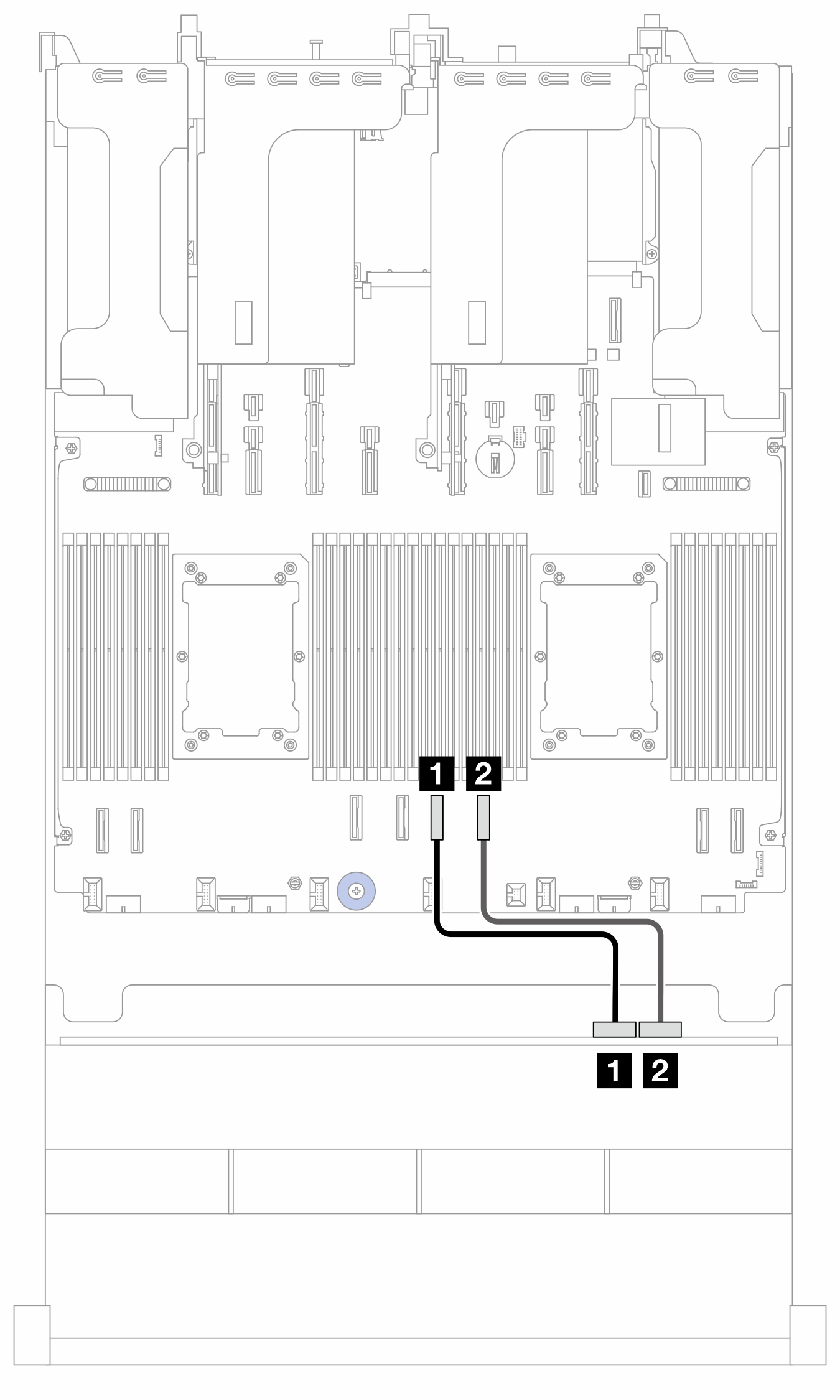

图 2. NVMe 线缆布放

从（背板 1）到（处理器板）线缆长度
1 NVMe 8-91 PCIe 4250 毫米
2 NVMe 10-112 PCIe 3250 毫米
