SAS/SATA ขนาด 3.5 นิ้ว 8 ช่อง + AnyBay/NVMe ขนาด 3.5 นิ้ว 4 ช่อง ด้านหน้า

หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 3.5 นิ้ว 8 ช่อง + AnyBay/NVMe ขนาด 3.5 นิ้ว 4 ช่อง ด้านหน้า

การเดินสาย SAS/SATA​

หมายเหตุ

  • ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

  • ไม่จำเป็นต้องใช้สาย 2 ในการกำหนดค่า 8 x SAS/SATA 3.5 นิ้ว + 4 x NVMe 3.5 นิ้ว ด้านหน้า

รูปที่ 1. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i

จาก (BP1)ถึง (อะแดปเตอร์ 16i)ความยาวสาย
1a SAS 01

  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 มม.

  • Gen 3: 820/1020 มม.

1b SAS 1
2 SAS 22

  • Gen 4: C1

  • Gen 3: C2

900 มม.

การเดินสาย NVMe​

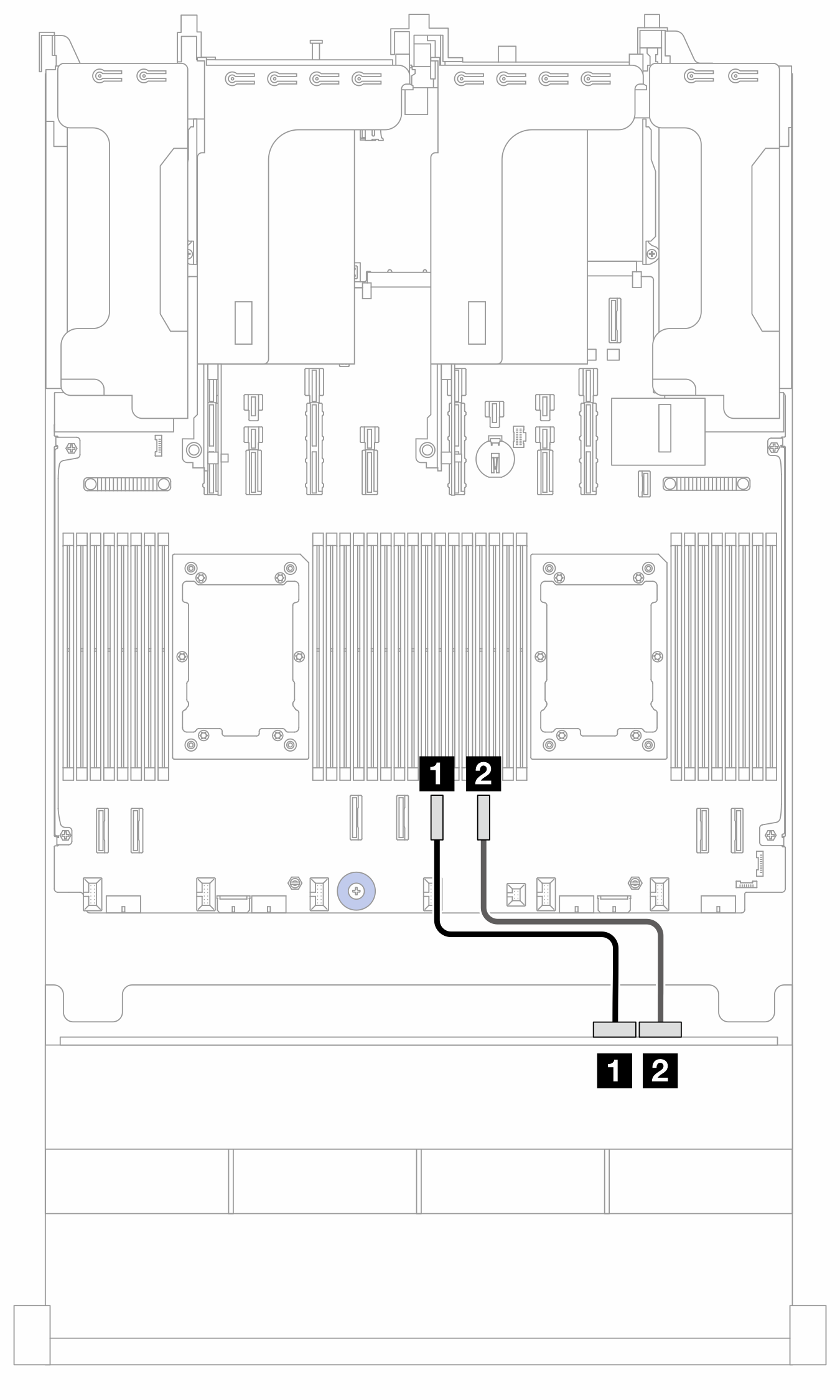

รูปที่ 2. การเดินสาย NVMe

จาก (BP1)ไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 NVMe 8-91 PCIe 4250 มม.
2 NVMe 10-112 PCIe 3250 มม.
