Avant 8 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces AnyBay/NVMe

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 8 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces AnyBay/NVMe avant.

Cheminement des câbles SAS/SATA​

Remarque

  • L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

  • Le câble 2 n'est pas nécessaire dans la configuration 8 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces NVMe avant.

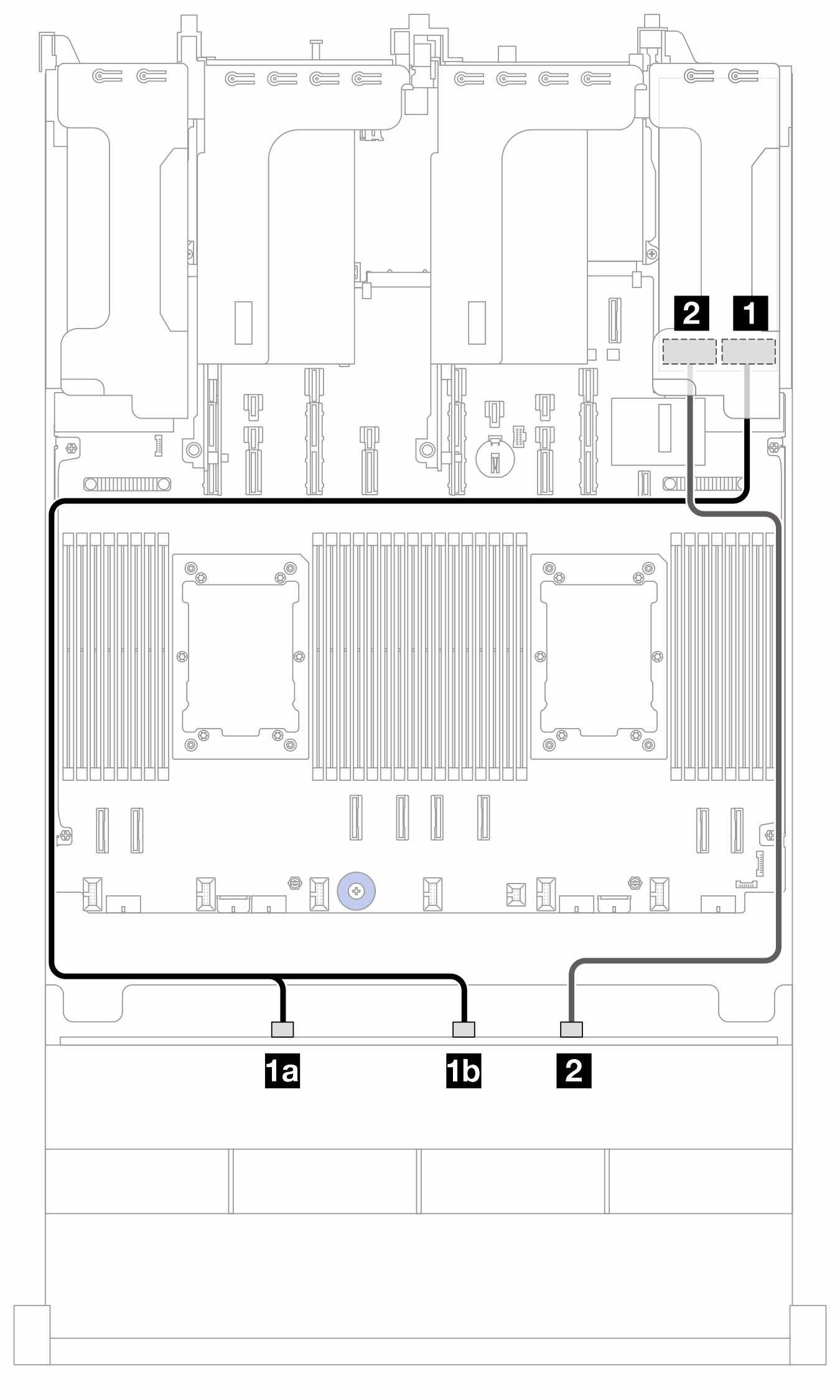

Figure 1. Cheminement des câbles SAS/SATA vers l'adaptateur SFF 16i

De (Fond de panier 1)Vers (adaptateur 16i)Longueur de câble
1a SAS 01

  • Gen 4 : C0

  • Gen 3 : C0C1

  • Gen 4 : 900/1 020 mm

  • Gen 3 : 820/1 020 mm

1b SAS 1
2 SAS 22

  • Gen 4 : C1

  • Gen 3 : C2

900 mm

Cheminement des câbles NVMe​

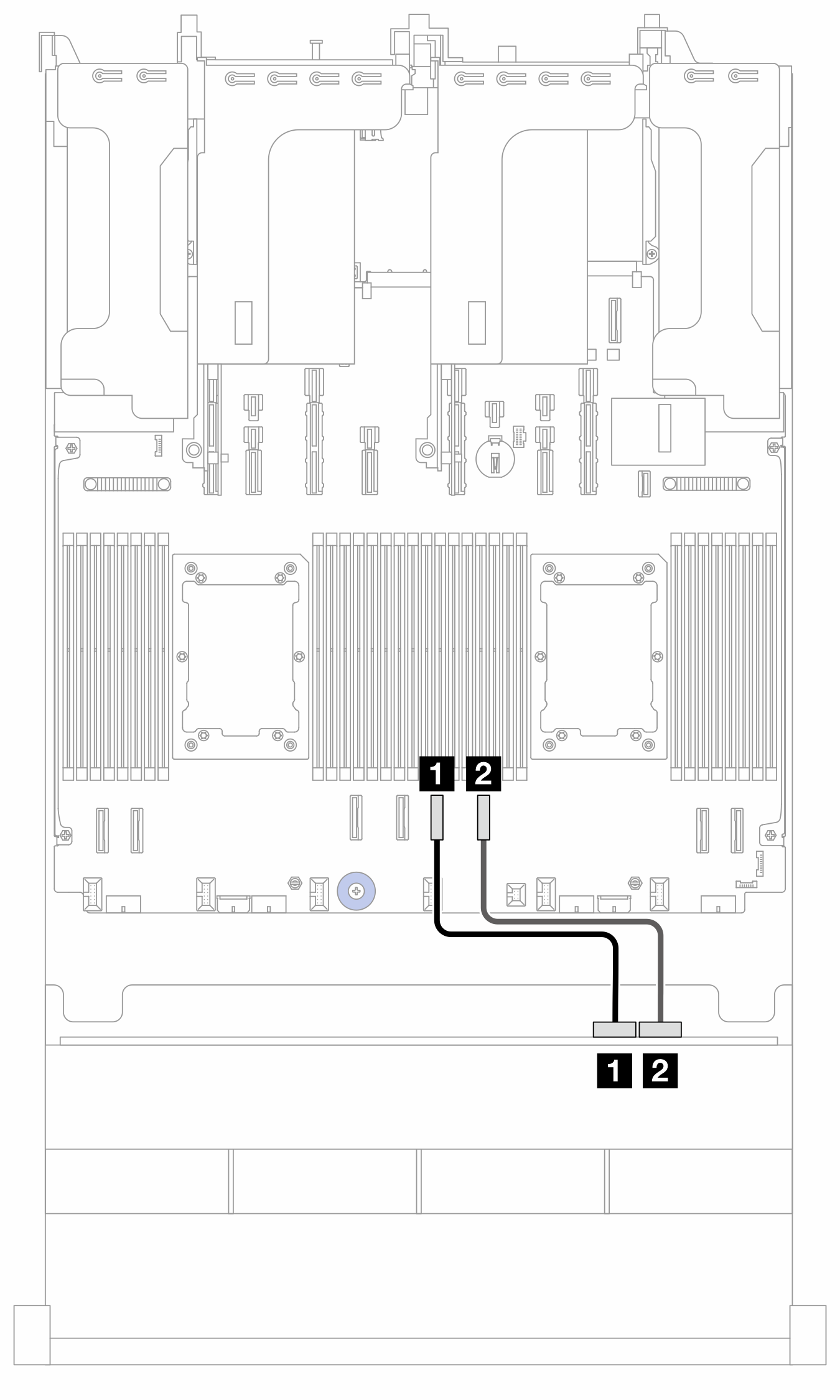

Figure 2. Cheminement des câbles NVMe

De (Fond de panier 1)Vers (carte du processeur)Longueur de câble
1 NVMe 8 à 91 PCIe 4250 mm
2 NVMe 10 à 112 PCIe 3250 mm
