SAS/SATA anteriore a 8 vani da 3,5" + AnyBay/NVMe a 4 vani da 3,5"

Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 8 vani da 3,5" + AnyBay/NVMe a 4 vani da 3,5".

Instradamento dei cavi SAS/SATA

Nota
  • La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

  • Il cavo 2 non è necessario nella configurazione SAS/SATA anteriore a 8 vani da 3,5" + NVMe a 4 vani da 3,5".

Figura 1. Instradamento dei cavi SAS/SATA all'adattatore SFF 16i

Da (BP1)A (adattatore 16i)Lunghezza del cavo
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900 mm

Instradamento dei cavi NVMe

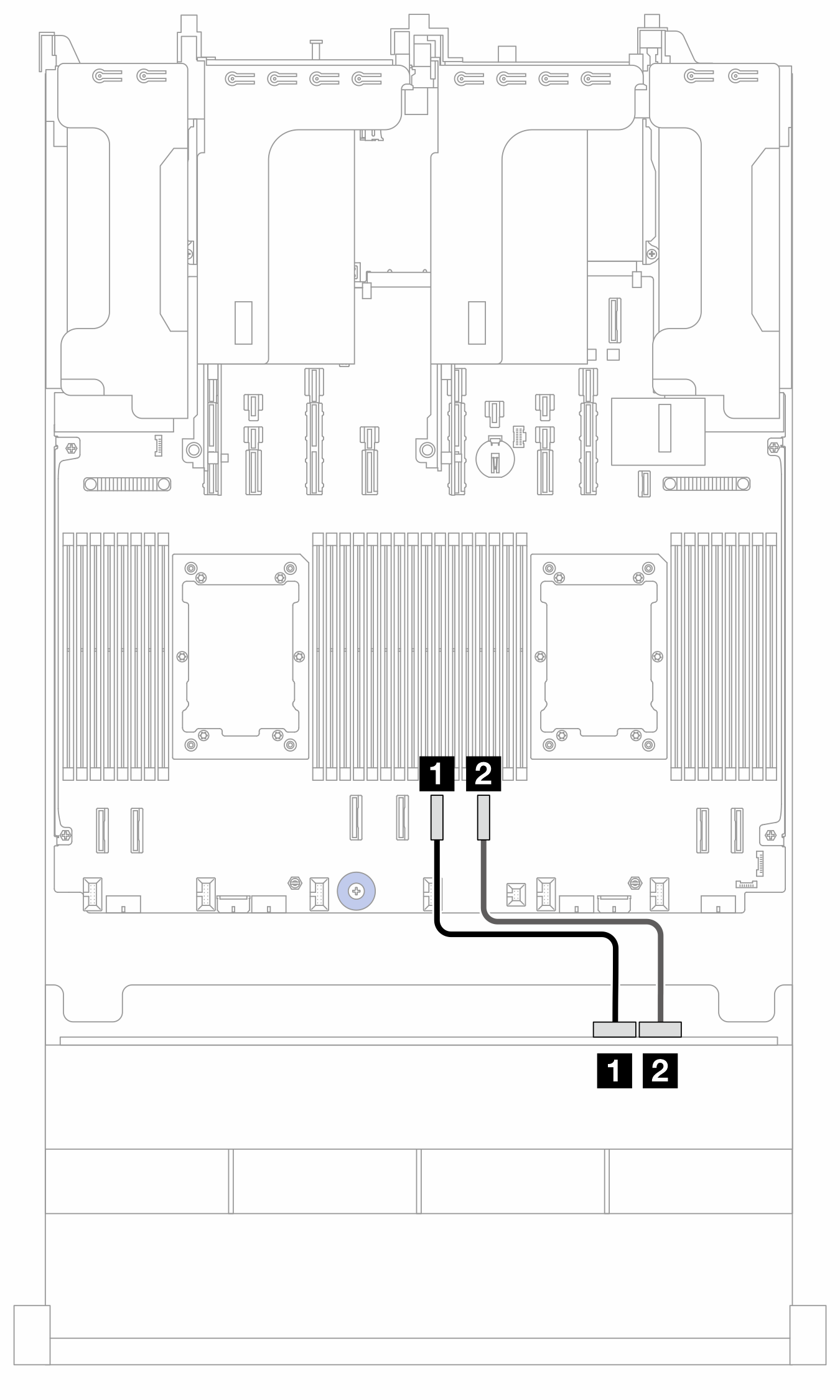

Figura 2. Instradamento dei cavi NVMe

Da (BP1)A (scheda del processore)Lunghezza del cavo
1 NVMe 8-91 PCIe 4250 mm
2 NVMe 10-112 PCIe 3250 mm
