8 unidades SAS/SATA frontales de 3,5" + 4 unidades AnyBay/NVMe de 3,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA frontales de 3,5" + 4 unidades AnyBay/NVMe de 3,5".

Disposición de los cables SAS/SATA

Nota
  • La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

  • El cable 2 no es necesario en la configuración de 8 unidades SAS/SATA frontales de 3,5" + 4 unidades AnyBay/NVMe de 3,5".

Figura 1. Disposición de los cables SAS/SATA para adaptador SFF 16i

Desde (BP1)A (adaptador 16i)Longitud del cable
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900 mm

Disposición de los cables NVMe

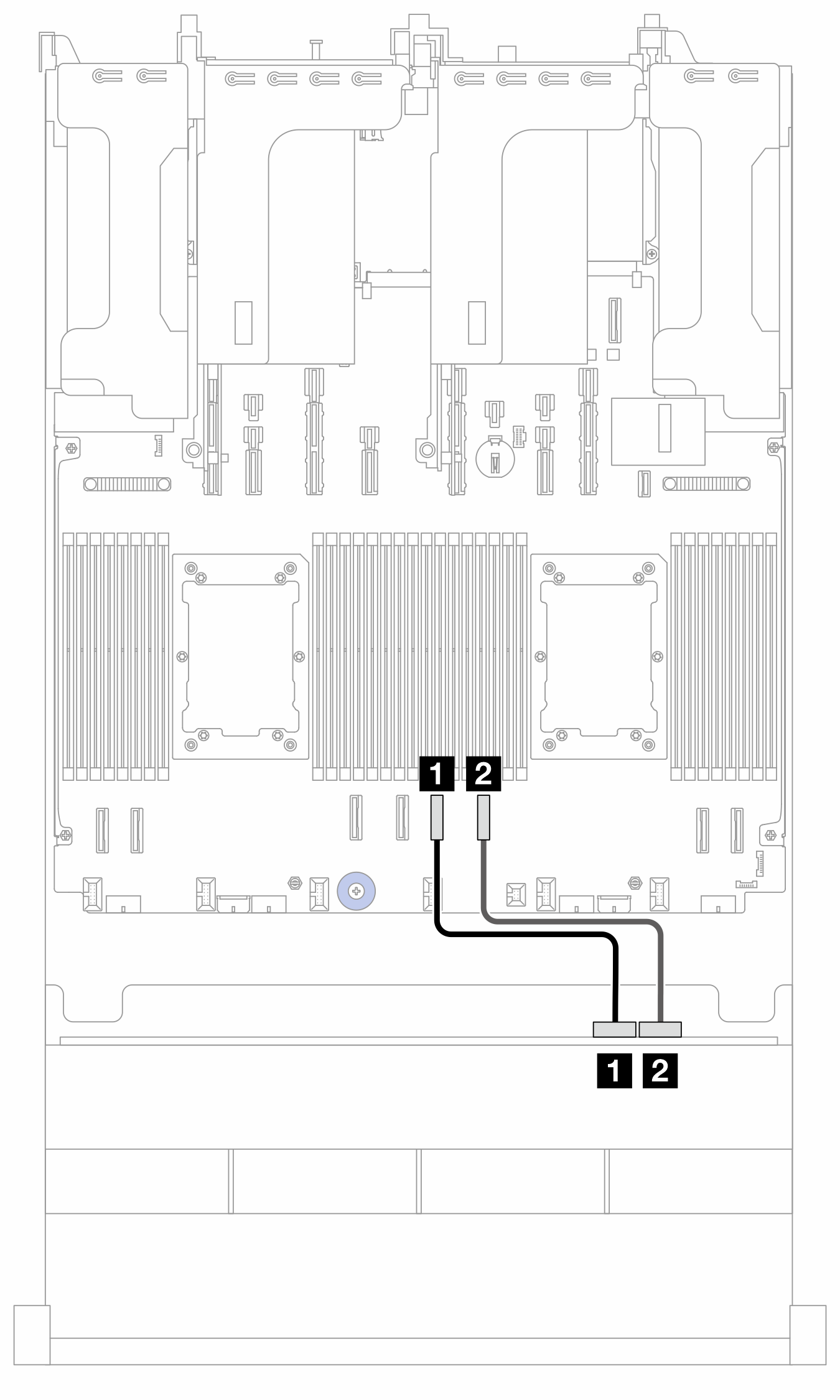

Figura 2. Disposición de los cables NVMe

Desde (BP1)A (placa del procesador)Longitud del cable
1 NVMe 8-91 PCIe 4250 mm
2 NVMe 10-112 PCIe 3250 mm
