앞면 8 x 3.5" SAS/SATA + 4 x 3.5" AnyBay/NVMe

이 주제에서는 앞면 8 x 3.5" SAS/SATA + 4 x 3.5" AnyBay/NVMe 구성의 케이블 배선 정보를 제공합니다.

SAS/SATA 케이블 배선

  • 어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

  • 앞면 8 x 3.5" SAS/SATA + 4 x 3.5" NVMe 구성에서는 케이블 2가 필요하지 않습니다.

그림 1. SFF 16i 어댑터에 대한 SAS/SATA 케이블 배선

시작(BP1)끝(16i 어댑터)케이블 길이
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020mm

  • Gen 3: 820/1020mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900mm

NVMe 케이블 배선

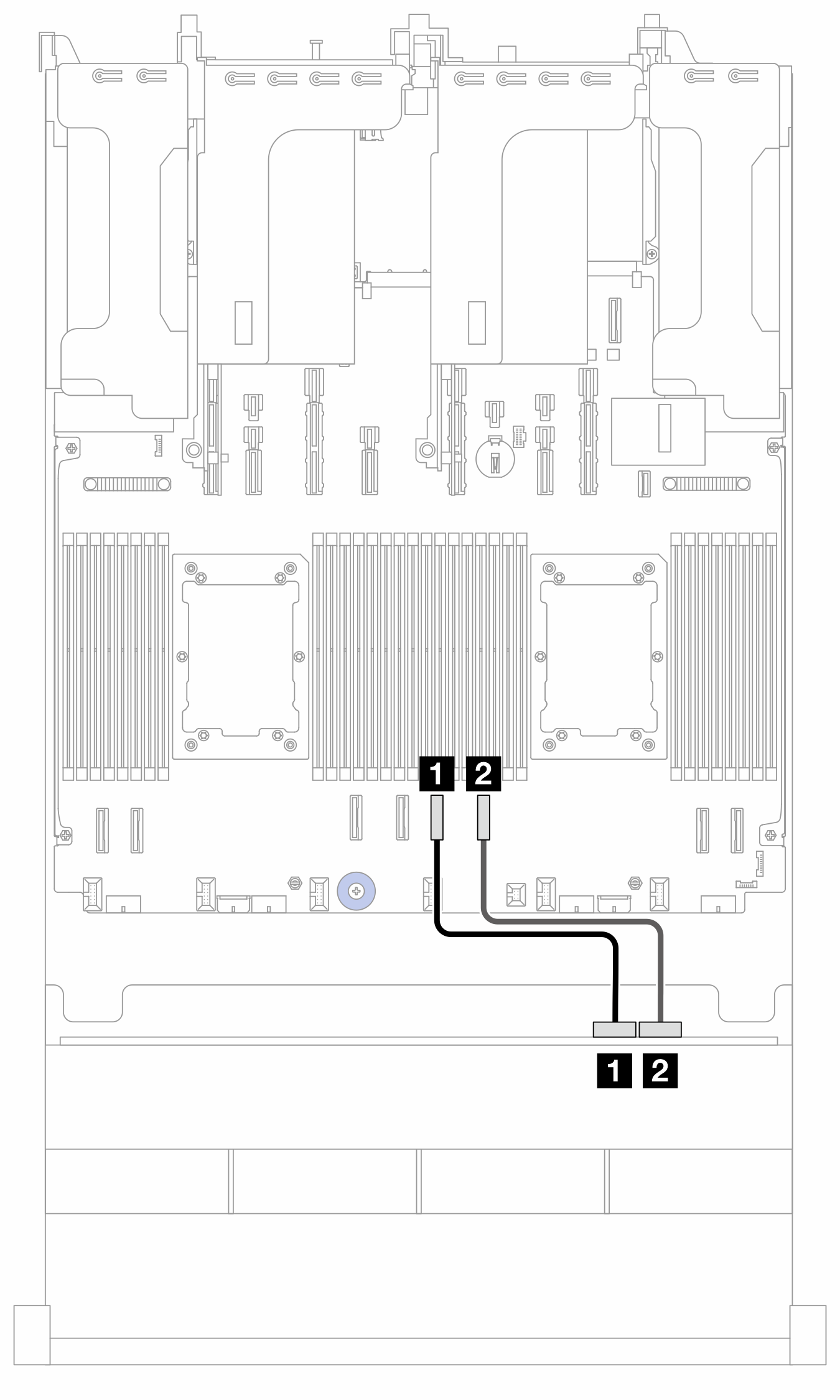

그림 2. NVMe 케이블 배선

시작(BP1)도착(프로세서 보드)케이블 길이
1 NVMe 8-91 PCIe 4250mm
2 NVMe 10-112 PCIe 3250mm
