SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
การเดินสายแบ็คเพลนด้านหน้า
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
รูปที่ 1. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i
| จาก (BP1) | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
|---|---|---|
| 1a SAS 0 | 1
|
|
| 1b SAS 1 | ||
| 2 SAS 2 | 2
| 900 มม. |
การเดินสายแบ็คเพลนด้านหลัง

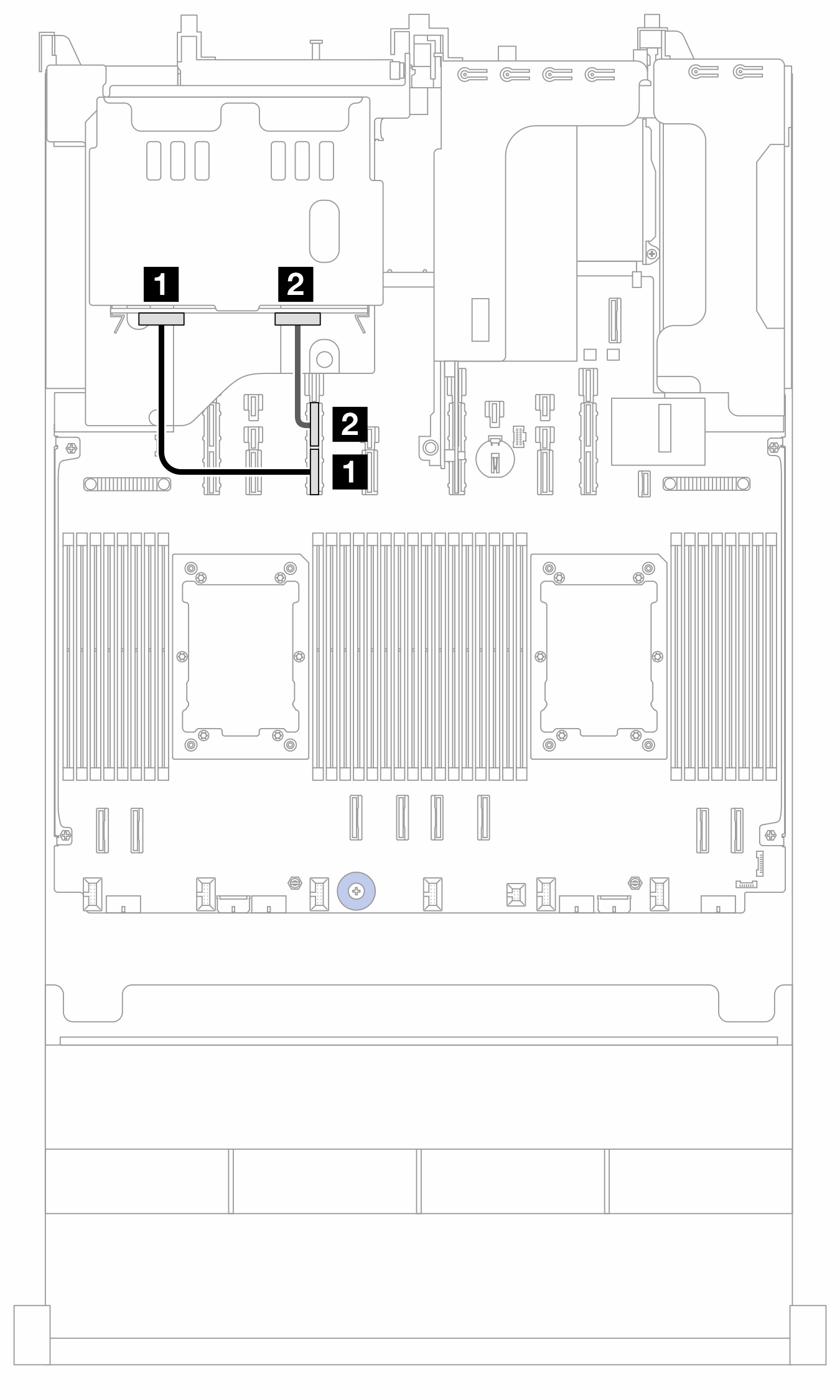

รูปที่ 2. การเดินสาย NVMe
| จาก (BP9) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 มม. |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 มม. |
