SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง
การเดินสายแบ็คเพลนด้านหน้า
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
รูปที่ 1. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i
| จาก (BP1) | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
|---|---|---|
| 1a SAS 0 | 1
|
|
| 1b SAS 1 | ||
| 2 SAS 2 | 2
| 900 มม. |
การเดินสายแบ็คเพลนตรงกลาง

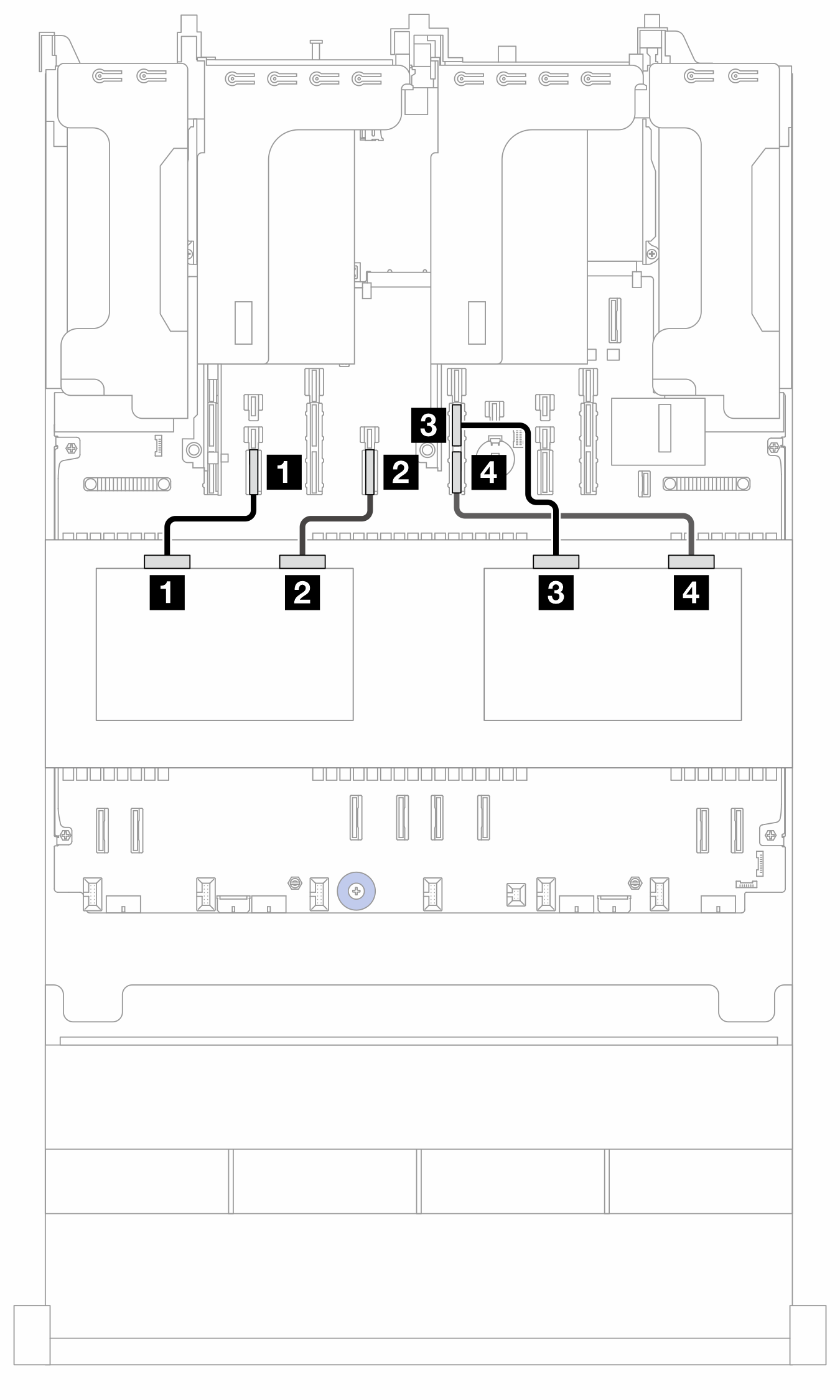

รูปที่ 2. การเดินสายแบ็คเพลนตรงกลาง
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 มม. |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 มม. |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 มม. |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 มม. |
