前方 12 x 3.5 吋 SAS/SATA + 中間 8 x 2.5 吋 NVMe

本主題提供前方 12 x 3.5 吋 SAS/SATA + 中間 8 x 2.5 吋 NVMe 配置的纜線佈線資訊。

前方背板纜線佈線

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 1. SAS/SATA 纜線佈線至 SFF 16i 配接卡

從 (BP1)至(16i 配接卡)纜線長度
1a SAS 01
  • Gen 4:C0

  • Gen 3:C0C1

  • Gen 4: 900/1020 公釐

  • Gen 3: 820/1020 公釐

1b SAS 1
2 SAS 22
  • Gen 4:C1

  • Gen 3:C2

900 公釐

中間背板纜線佈線

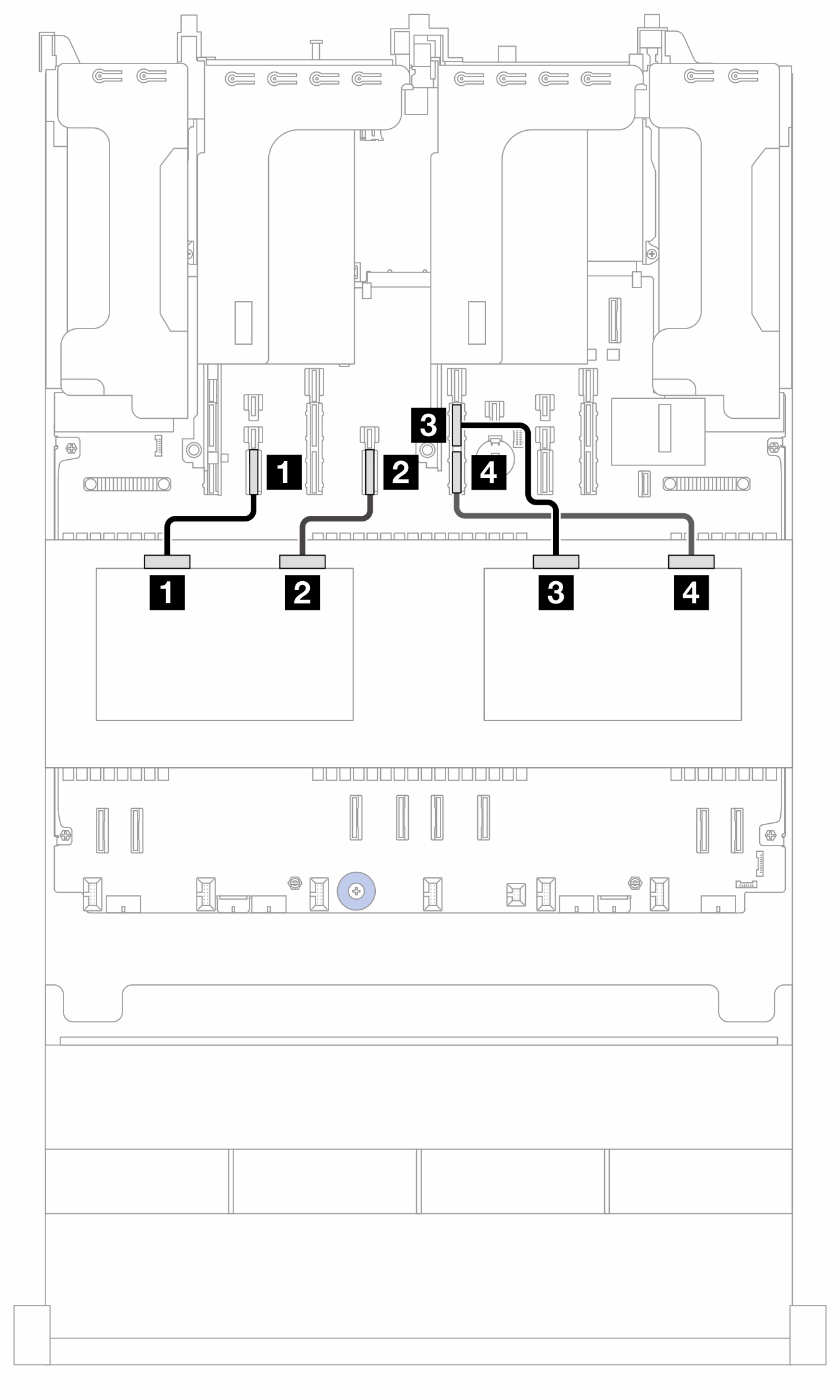

圖 2. 中間背板纜線佈線

至(處理器板)纜線長度
1 BP10:NVMe 0-11 PCIe 14280 公釐
2 BP10:NVMe 2-32 PCIe 12280 公釐
3 BP11:NVMe 0-13 PCIe 11A280 公釐
4 BP11:NVMe 2-34 PCIe 11B280 公釐
