前方 12 x 3.5 吋 SAS/SATA + 後方 4 x 2.5 吋 AnyBay

本主題提供前方 12 x 3.5 吋 SAS/SATA + 後方 4 x 2.5 吋 AnyBay 配置的纜線佈線資訊。

• SAS/SATA 纜線佈線

• NVMe 纜線佈線

SAS/SATA 纜線佈線​

註

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。

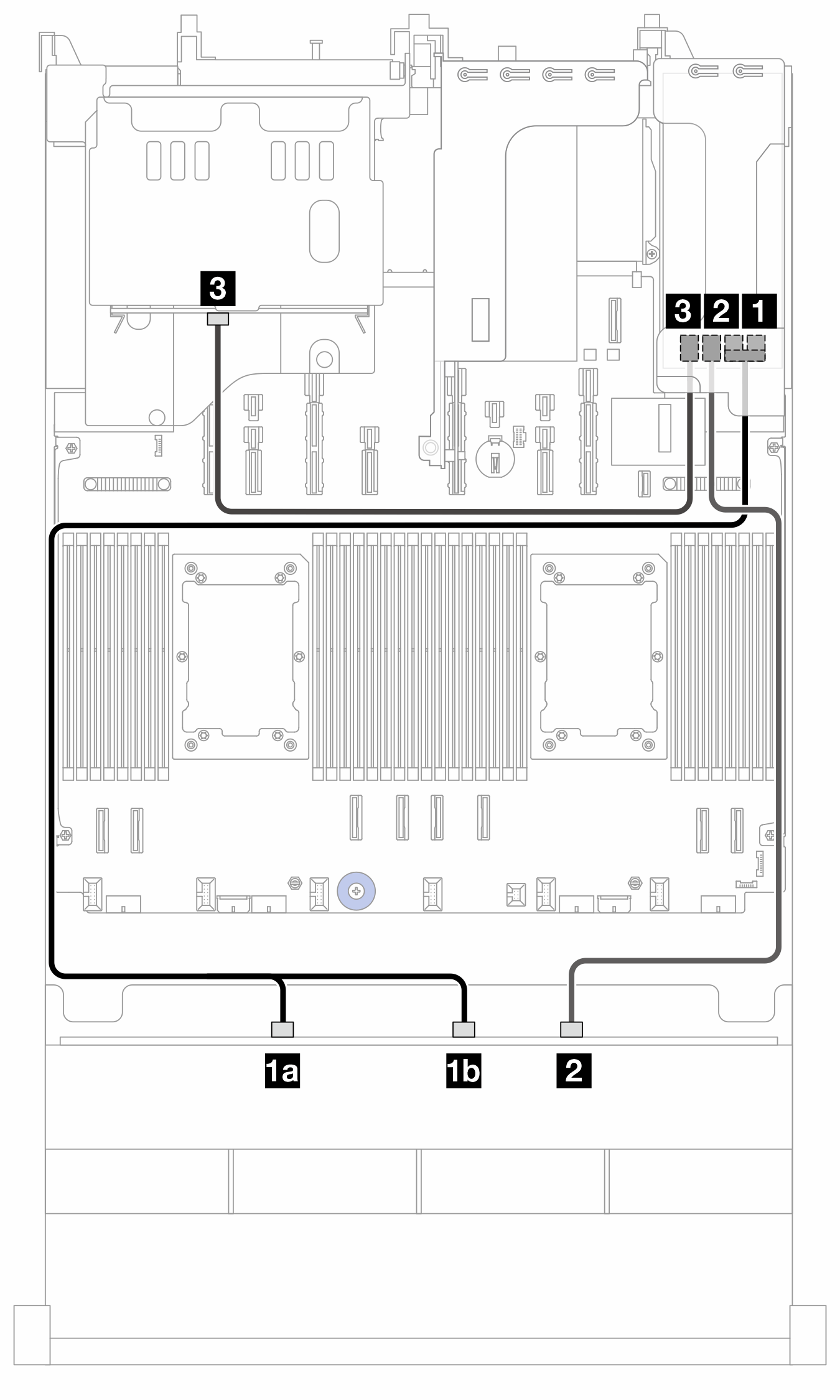

圖 1. SAS/SATA 纜線佈線至 SFF 16i 配接卡 (Gen 3 )

從	至（16i 配接卡）	纜線長度
1a BP1：SAS 0	1 C0C1	820/1020 公釐
1b BP1：SAS 1
2 BP1：SAS 2	2 C2	900 公釐
3 BP9：SAS	3 C3	450 公釐

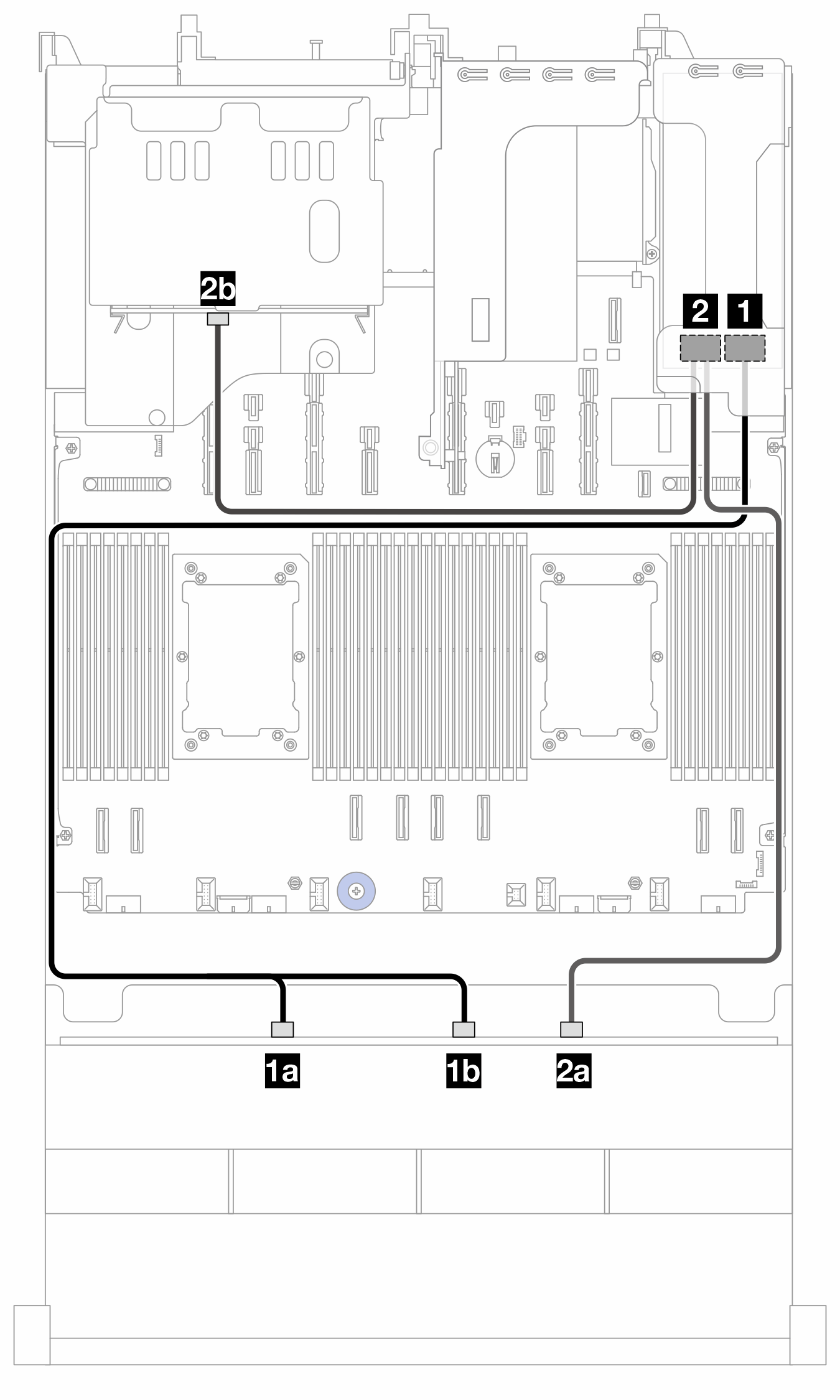

圖 2. SAS/SATA 纜線佈線至 SFF 16i 配接卡 (Gen 4)

從	至（16i 配接卡）	纜線長度
1a BP1：SAS 0	1 C0	900/1020 公釐
1b BP1：SAS 1
2a BP1：SAS 2	2 C1	760/450 公釐
2b BP9：SAS

圖 3. NVMe 纜線佈線

從 (BP9)	至（處理器板）	纜線長度
1 NVMe 2-3	1 PCIe 13B	280 公釐
2 NVMe 0-1	2 PCIe 13A	280 公釐
