正面 12 x 3.5 英寸 SAS/SATA + 背面 4 x 2.5 英寸 AnyBay
本主题介绍正面 12 x 3.5 英寸 SAS/SATA + 背面 4 x 2.5 英寸 AnyBay 配置的线缆布放。
SAS/SATA 线缆布放
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息,请参阅下表。

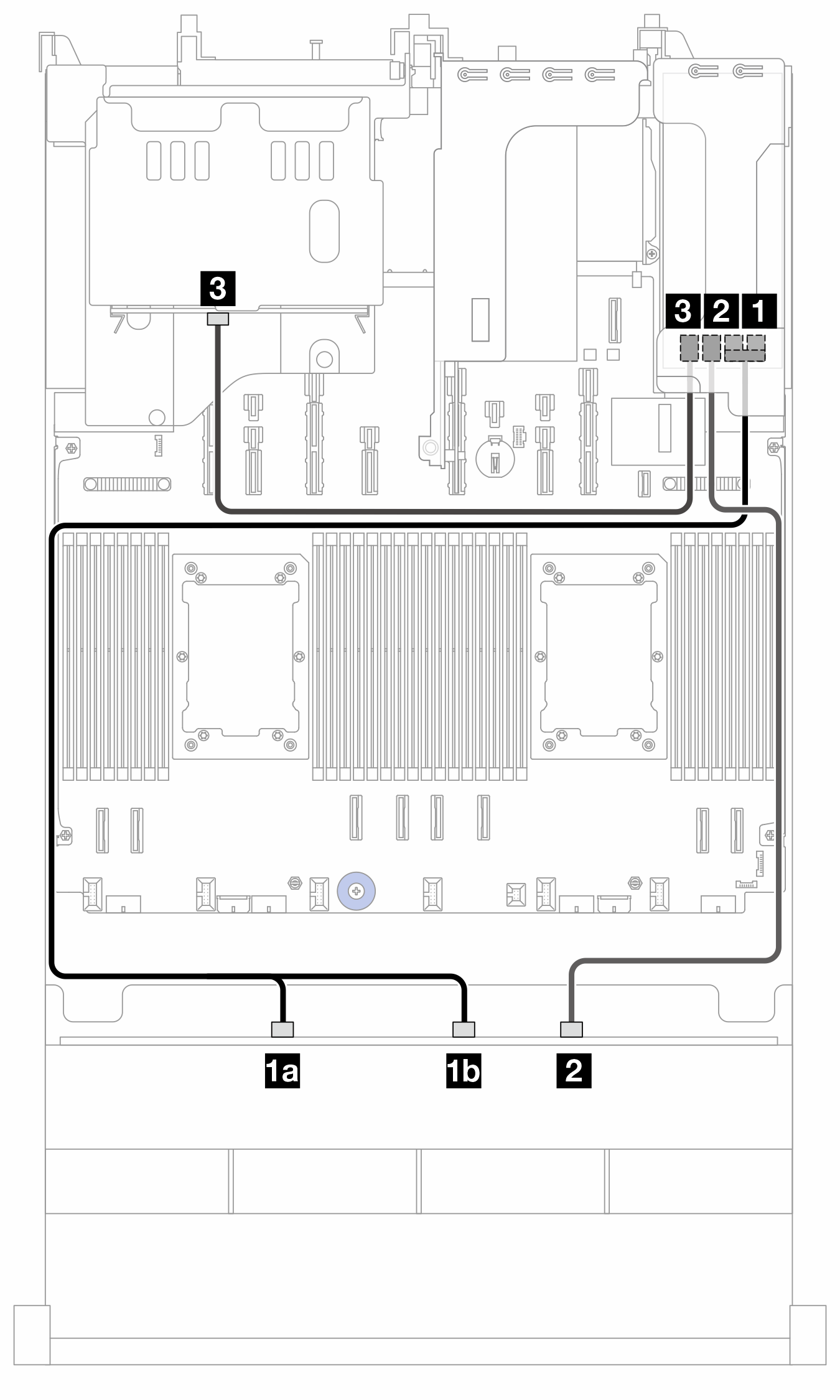

图 1. 到 SFF 16i 适配器(Gen 3)的 SAS/SATA 线缆布放


从 | 到(16i 适配器) | 线缆长度 |
---|---|---|
1a 背板 1:SAS 0 | 1 C0C1 | 820/1020 毫米 |
1b 背板 1:SAS 1 | ||
2 背板 1:SAS 2 | 2 C2 | 900 毫米 |
3 背板 9:SAS | 3 C3 | 450 毫米 |

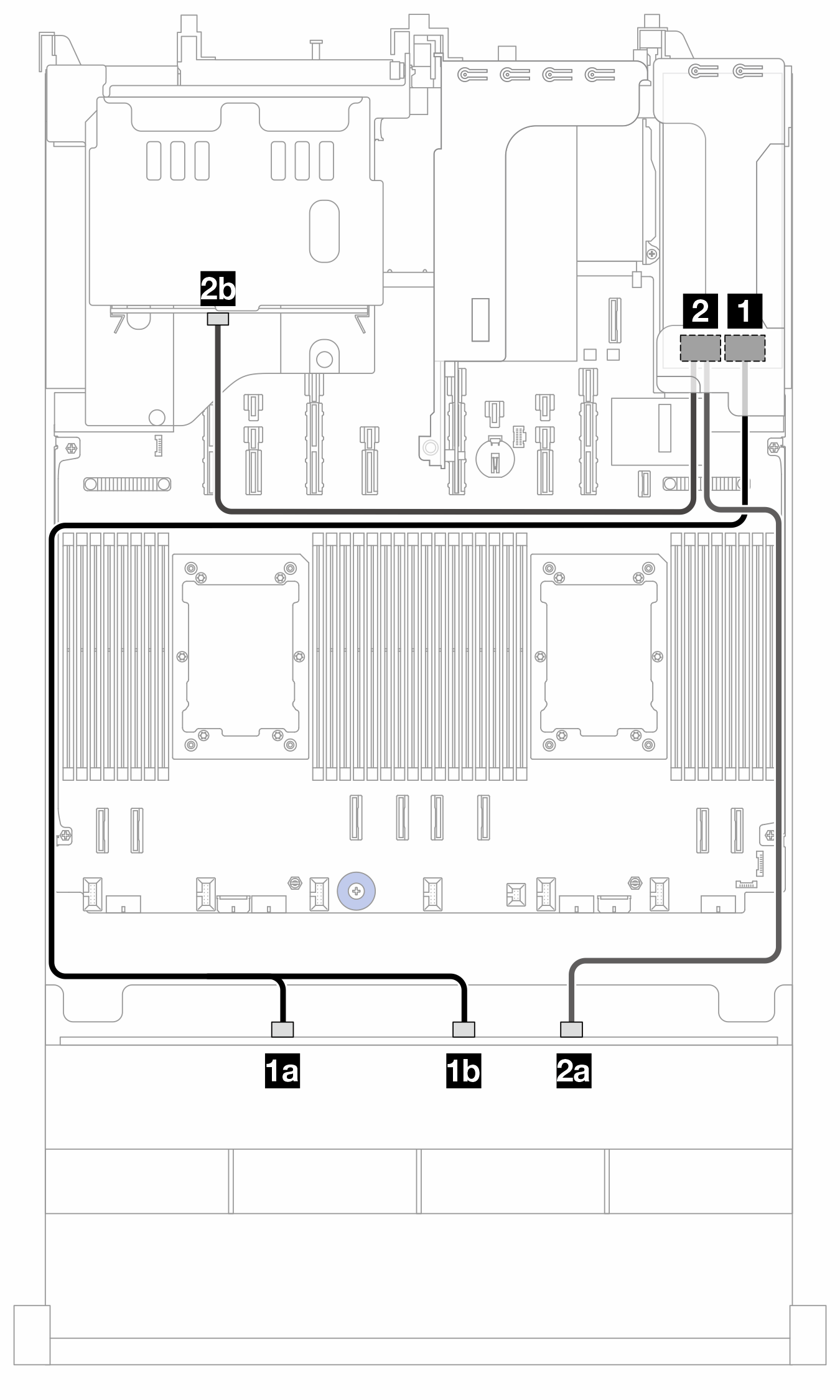

图 2. 到 SFF 16i 适配器(Gen 4)的 SAS/SATA 线缆布放


从 | 到(16i 适配器) | 线缆长度 |
---|---|---|
1a 背板 1:SAS 0 | 1 C0 | 900/1020 毫米 |
1b 背板 1:SAS 1 | ||
2a 背板 1:SAS 2 | 2 C1 | 760/450 毫米 |
2b 背板 9:SAS |
NVMe 线缆布放
图 3. NVMe 线缆布放


从(背板 9) | 到(处理器板) | 线缆长度 |
---|---|---|
1 NVMe 2-3 | 1 PCIe 13B | 280 毫米 |
2 NVMe 0-1 | 2 PCIe 13A | 280 毫米 |
