正面 12 x 3.5 英寸 SAS/SATA + 背面 4 x 3.5 英寸 SAS/SATA

本主题介绍正面 12 x 3.5 英寸 SAS/SATA + 背面 4 x 3.5 英寸 SAS/SATA 配置的线缆布放。

注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。

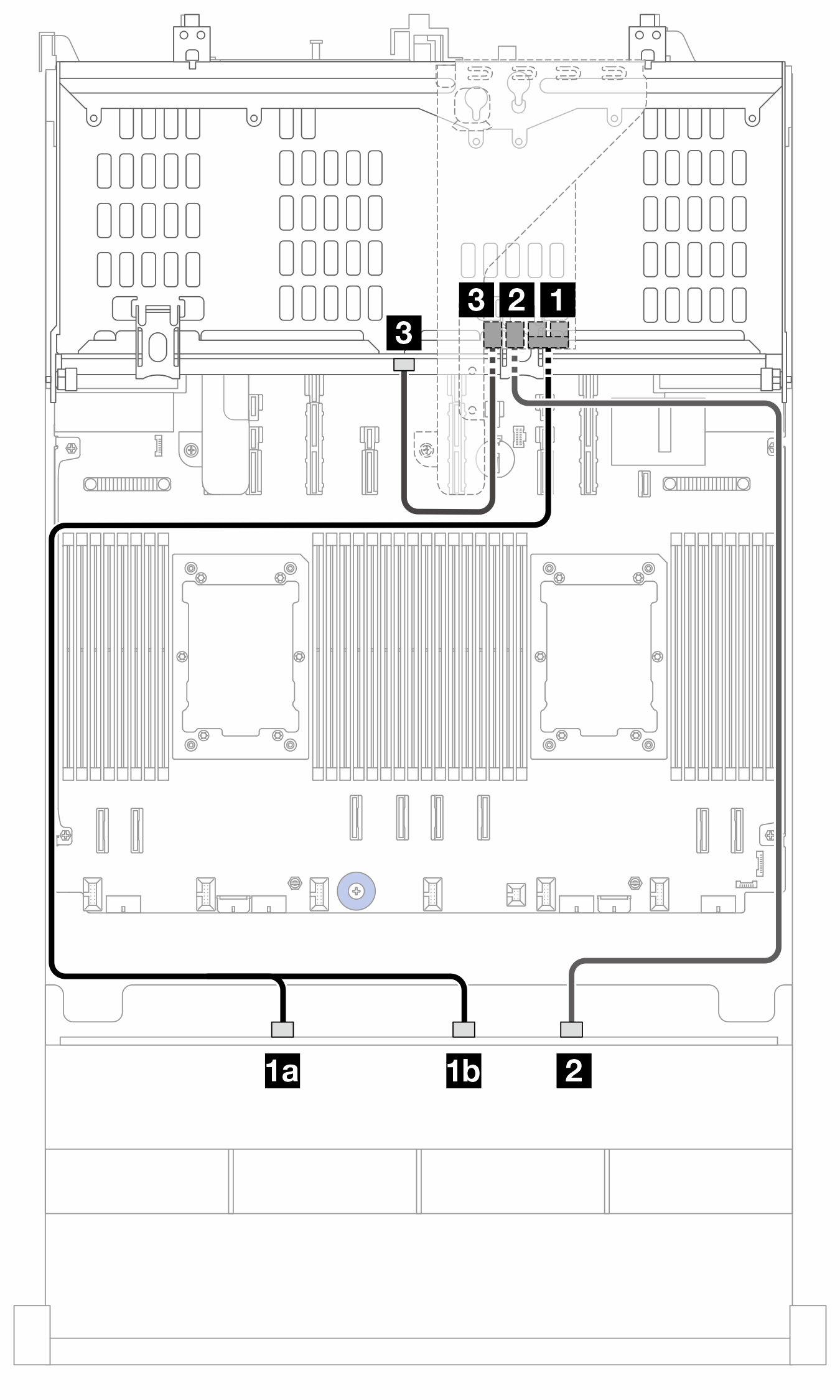

图 1. 到 SFF 16i 适配器（Gen 3）的 SAS/SATA 线缆布放

从到（16i 适配器）线缆长度
1a 背板 1：SAS 01 C0C1820/1020 毫米
1b 背板 1：SAS 1
2 背板 1：SAS 22 C2900 毫米
3 背板 9：SAS3 C3300 毫米

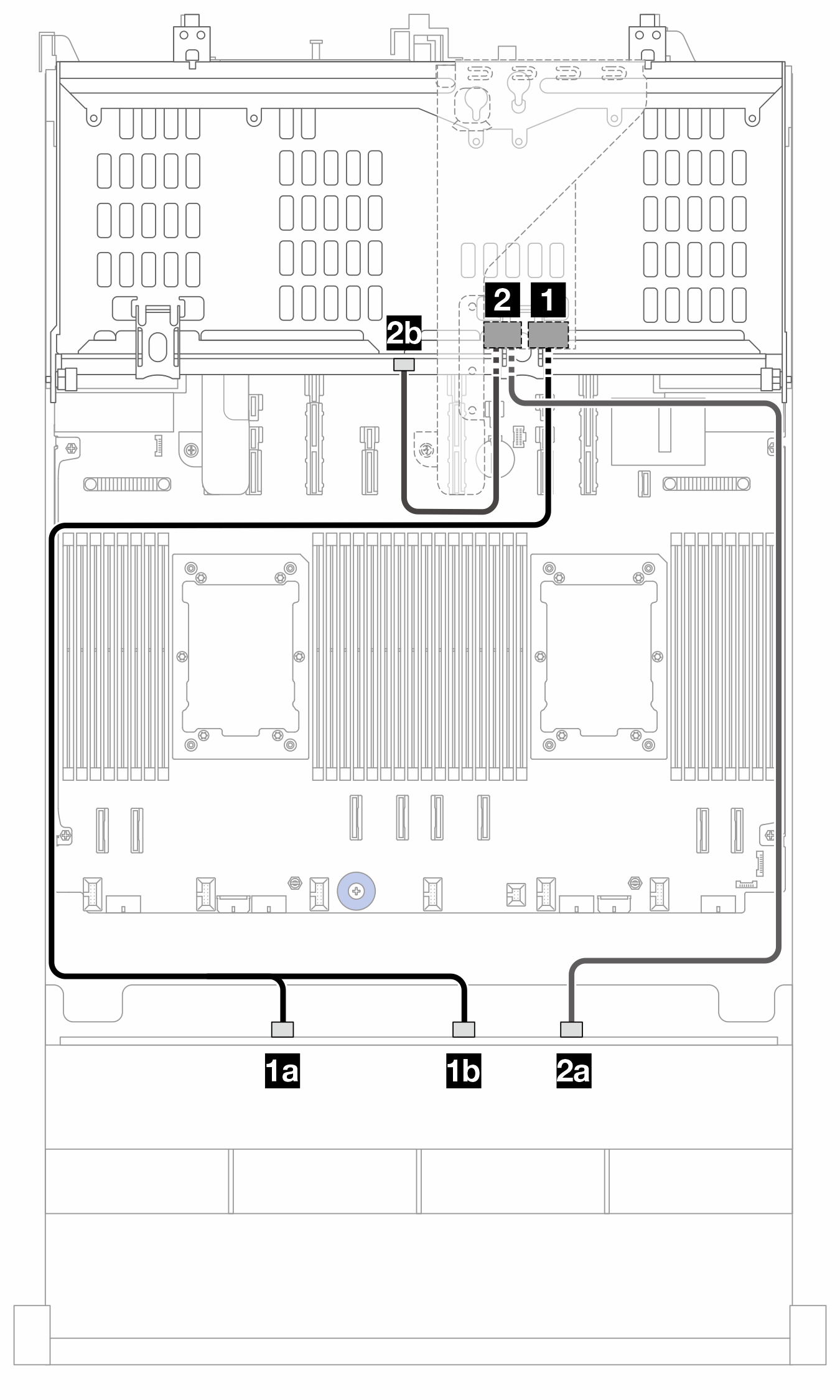

图 2. 到 SFF 16i 适配器（Gen 4）的 SAS/SATA 线缆布放

从到（16i 适配器）线缆长度
1a 背板 1：SAS 01 C0900/1020 毫米
1b 背板 1：SAS 1
2a 背板 1：SAS 22 C1760/450 毫米
2b 背板 9：SAS
