12 x 3,5 pouces SAS/SATA avant + 4 x 3,5 pouces SAS/SATA arrière
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 12 x 3,5 pouces SAS/SATA avant + 4 x 3,5 pouces SAS/SATA arrière.
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

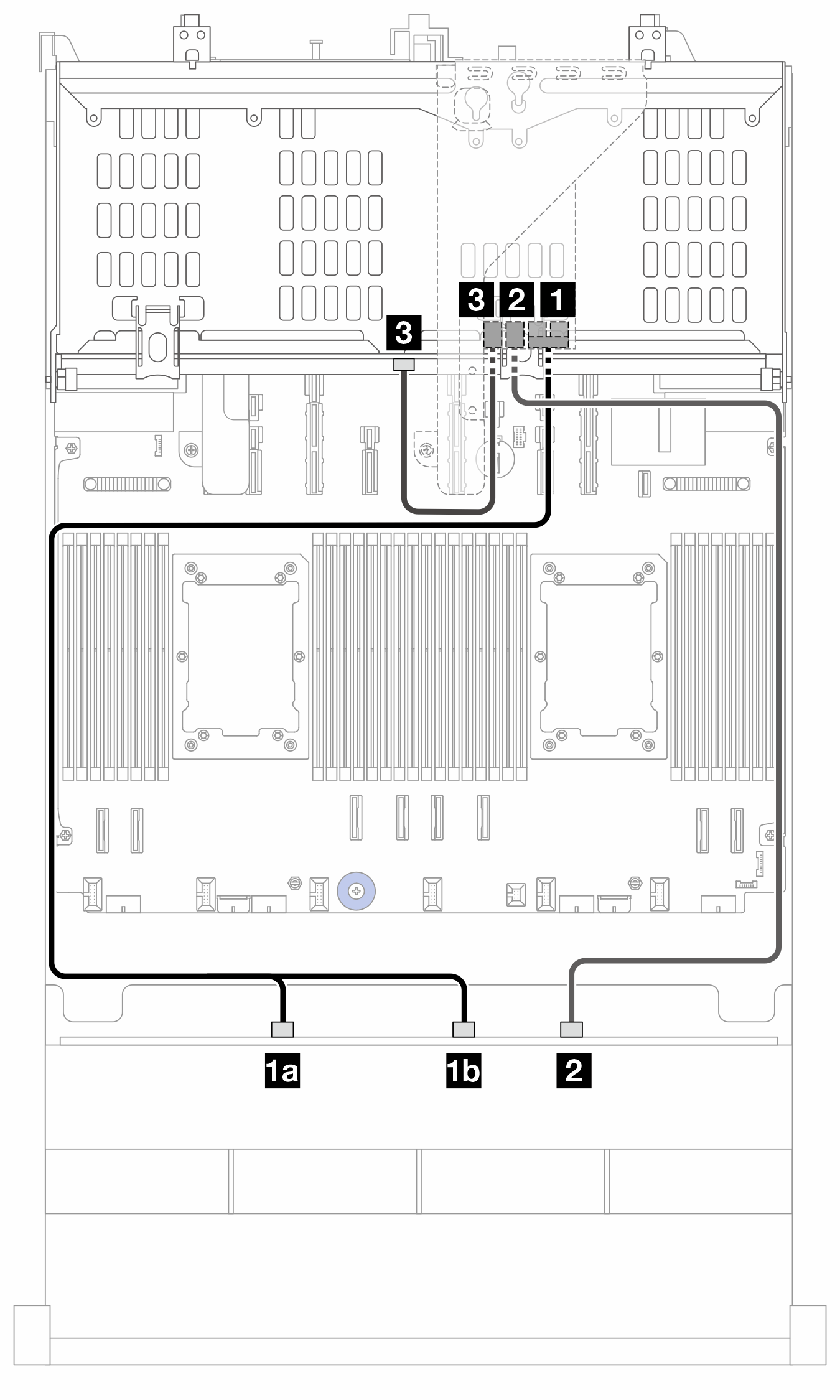

Figure 1. Cheminement des câbles SAS/SATA vers l’adaptateur SFF 16i (Gen 3)
| À partir de | Vers (adaptateur 16i) | Longueur de câble |
|---|---|---|
| 1a Fond de panier 1 : SAS 0 | 1 C0C1 | 820/1 020 mm |
| 1b Fond de panier 1 : SAS 1 | ||
| 2 Fond de panier 1 : SAS 2 | 2 C2 | 900 mm |
| 3 Fond de panier 9 : SAS | 3 C3 | 300 mm |

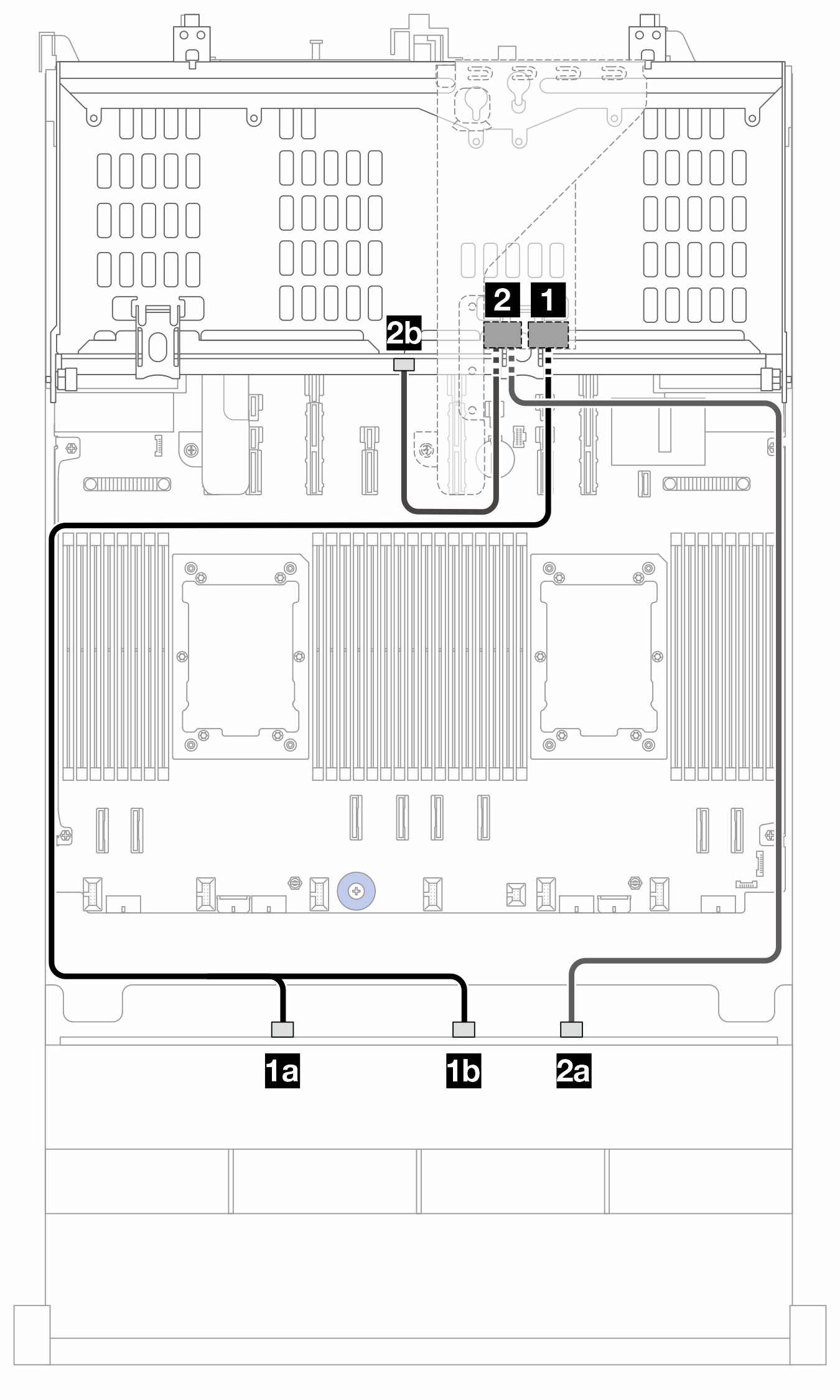

Figure 2. Cheminement des câbles SAS/SATA vers l’adaptateur SFF 16i (Gen 4)
| À partir de | Vers (adaptateur 16i) | Longueur de câble |
|---|---|---|
| 1a Fond de panier 1 : SAS 0 | 1 C0 | 900/1 020 mm |
| 1b Fond de panier 1 : SAS 1 | ||
| 2a Fond de panier 1 : SAS 2 | 2 C1 | 760/450 mm |
| 2b Fond de panier 9 : SAS |
