12 x 3,5 Zoll SAS/SATA vorne + 4 x 3,5 Zoll SAS/SATA hinten
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 12 x 3,5-Zoll-SAS/SATA vorne + 4 x 3,5-Zoll-SAS/SATA hinten.
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

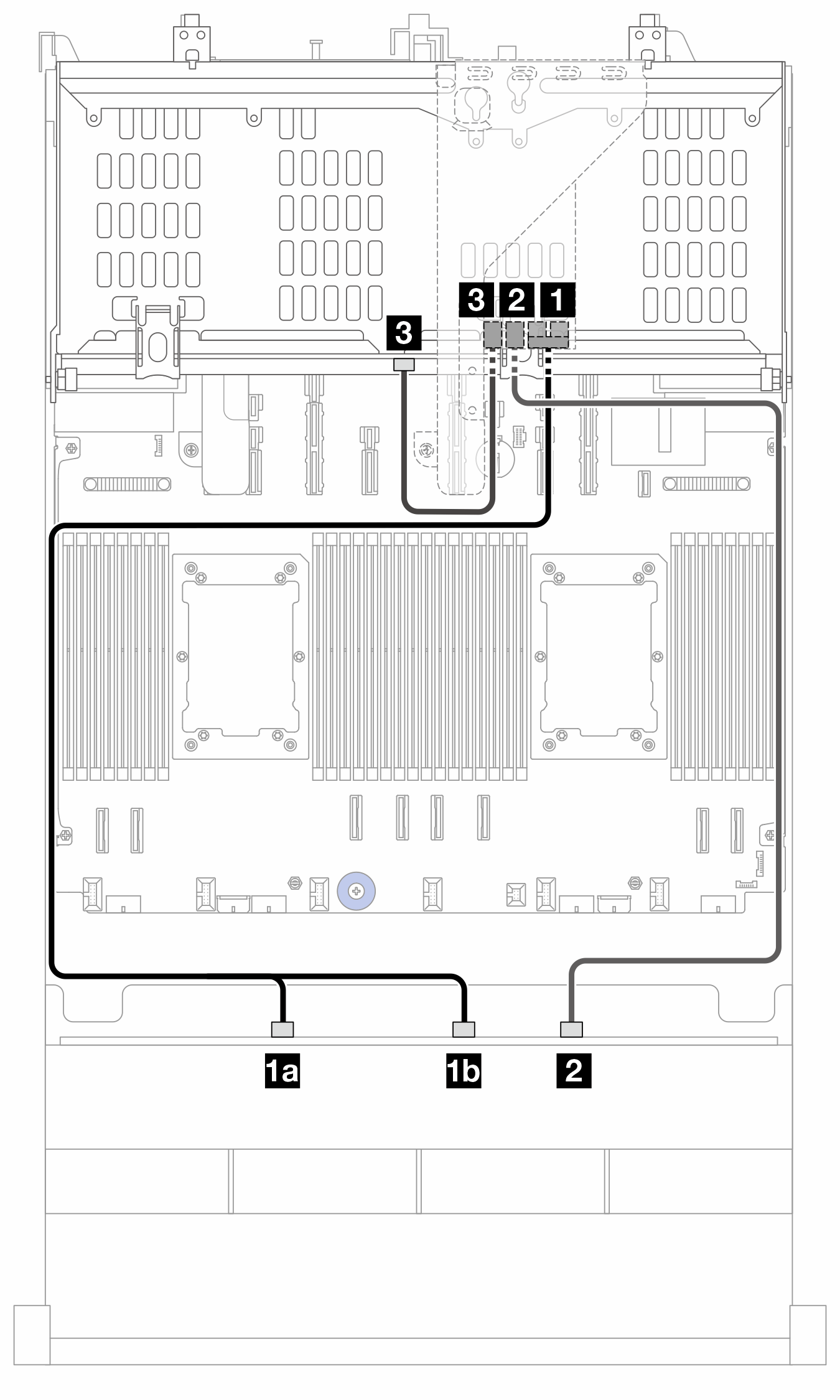

Abbildung 1. SAS/SATA-Kabelführung zum SFF 16i Adapter (Gen. 3)
| Von | Zu (16i Adapter) | Kabellänge |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 mm |
| 3 BP9: SAS | 3 C3 | 300 mm |

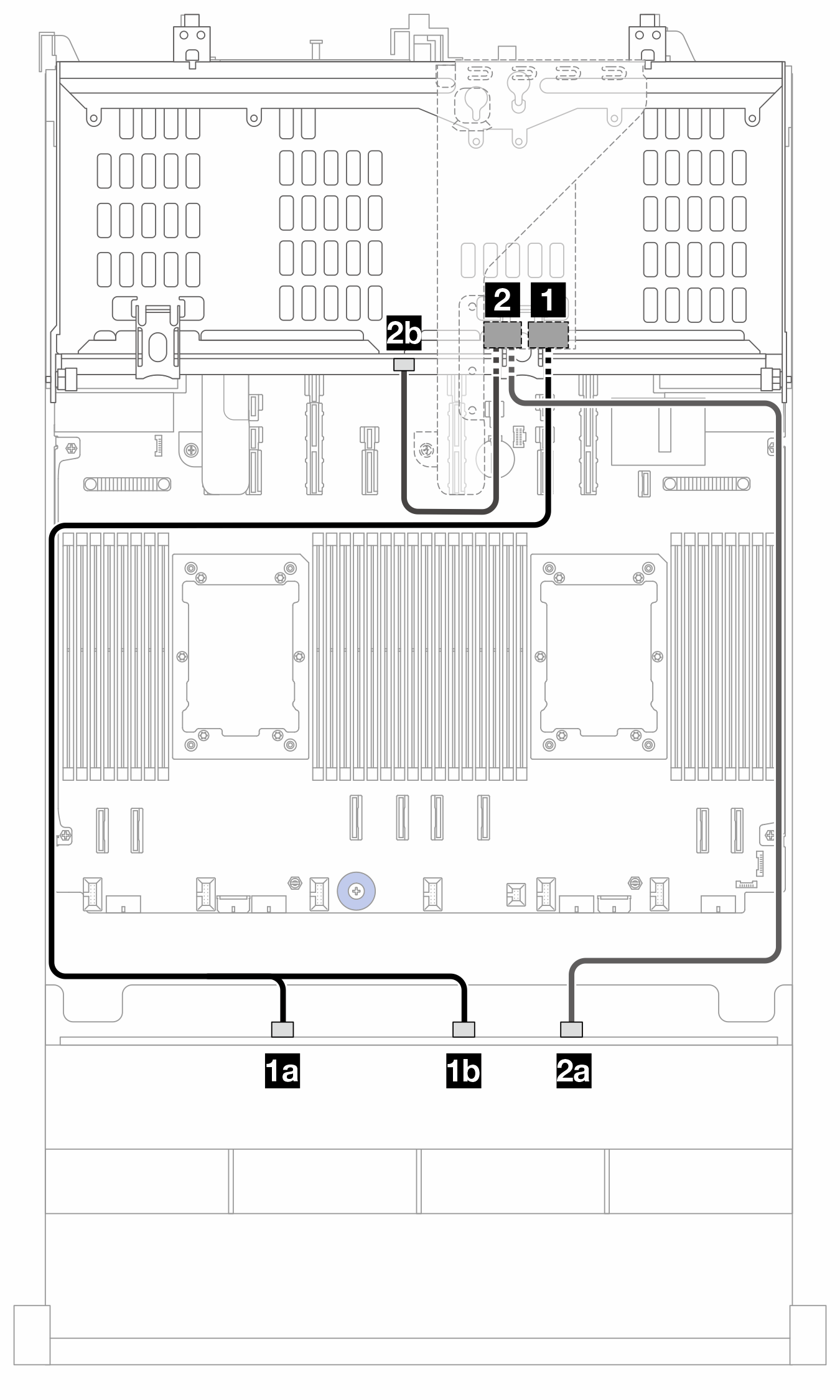

Abbildung 2. SAS/SATA-Kabelführung zum SFF 16i Adapter (Gen. 4)
| Von | Zu (16i Adapter) | Kabellänge |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 mm |
| 2b BP9: SAS |
