前面 12 x 3.5 型 SAS/SATA + 背面 4 x 3.5 型 SAS/SATA
このトピックでは、前面 12 x 3.5 型 SAS/SATA + 背面 4 x 3.5 型 SAS/SATA 構成のケーブル配線について説明します。
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

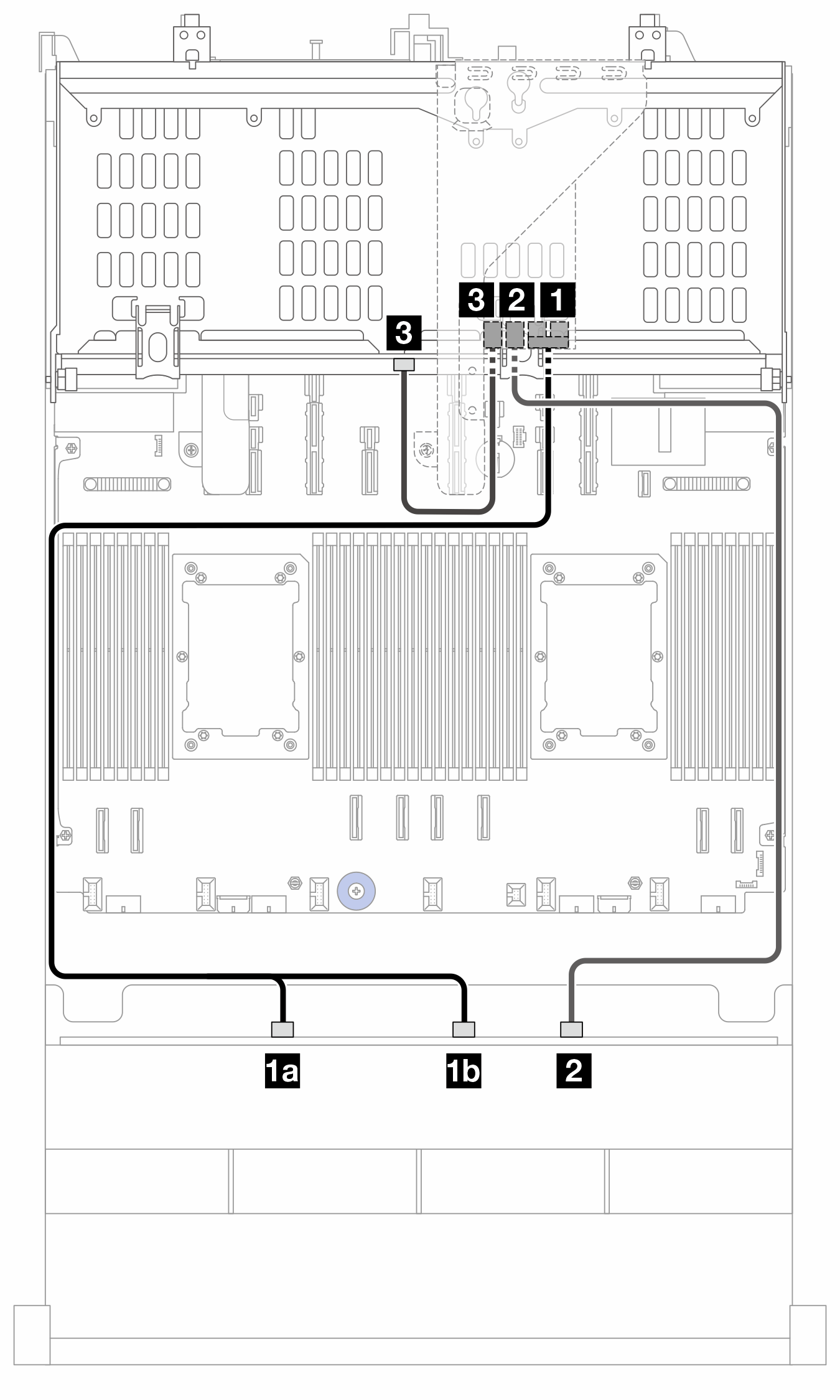

図 1. SFF 16i アダプターへの SAS/SATA ケーブル配線 (Gen 3)
| 始点 | 終点 (16i アダプター) | ケーブルの長さ |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 mm |
| 3 BP9: SAS | 3 C3 | 300 mm |

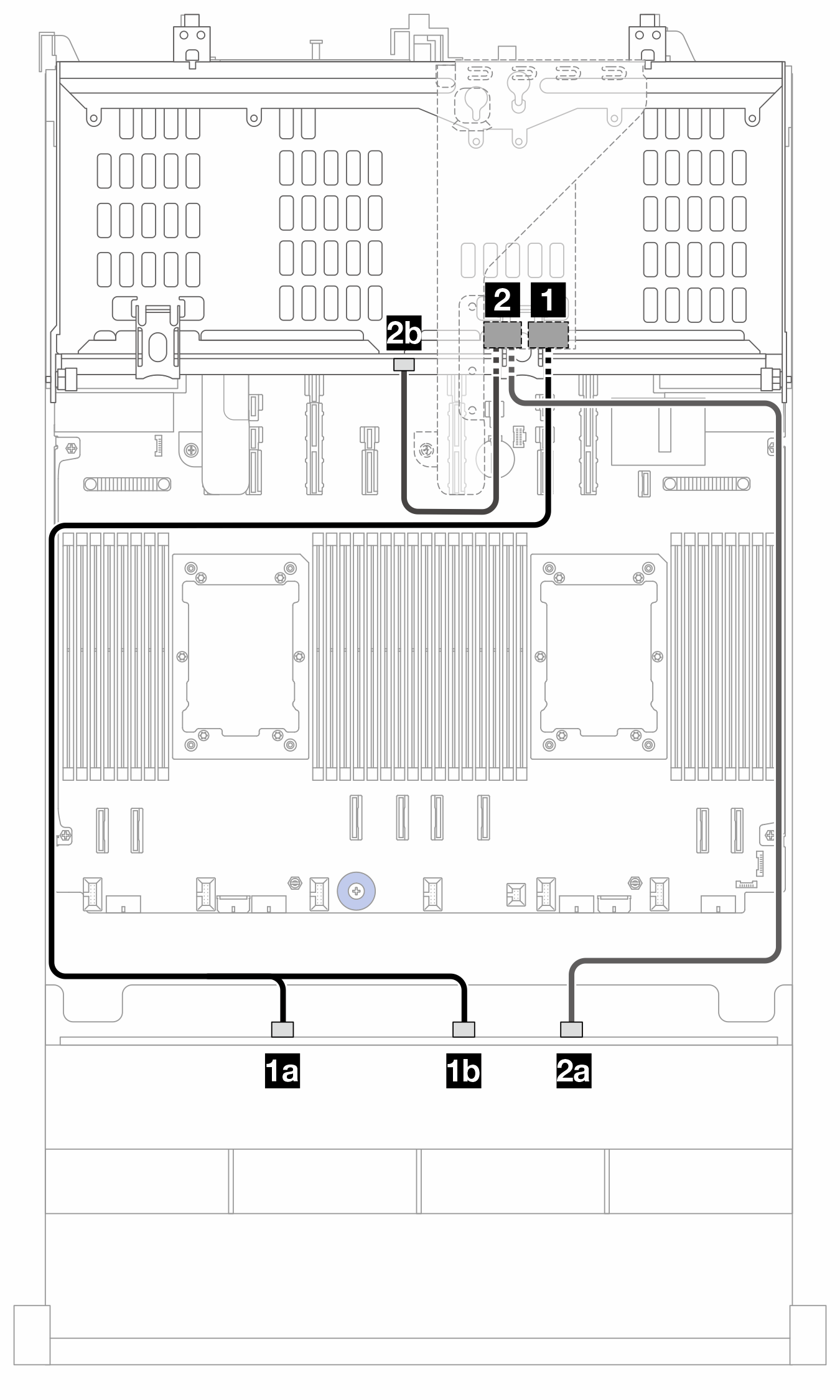

図 2. SFF 16i アダプターへの SAS/SATA ケーブル配線 (Gen 4)
| 始点 | 終点 (16i アダプター) | ケーブルの長さ |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 mm |
| 2b BP9: SAS |
