12 unidades SAS/SATA frontales de 3,5" + 4 unidades SAS/SATA posteriores de 3,5"
En este tema se proporciona información sobre la disposición de los cables para la configuración de 12 unidades SAS/SATA frontales de 3,5" + 4 unidades SAS/SATA posteriores de 3,5".
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

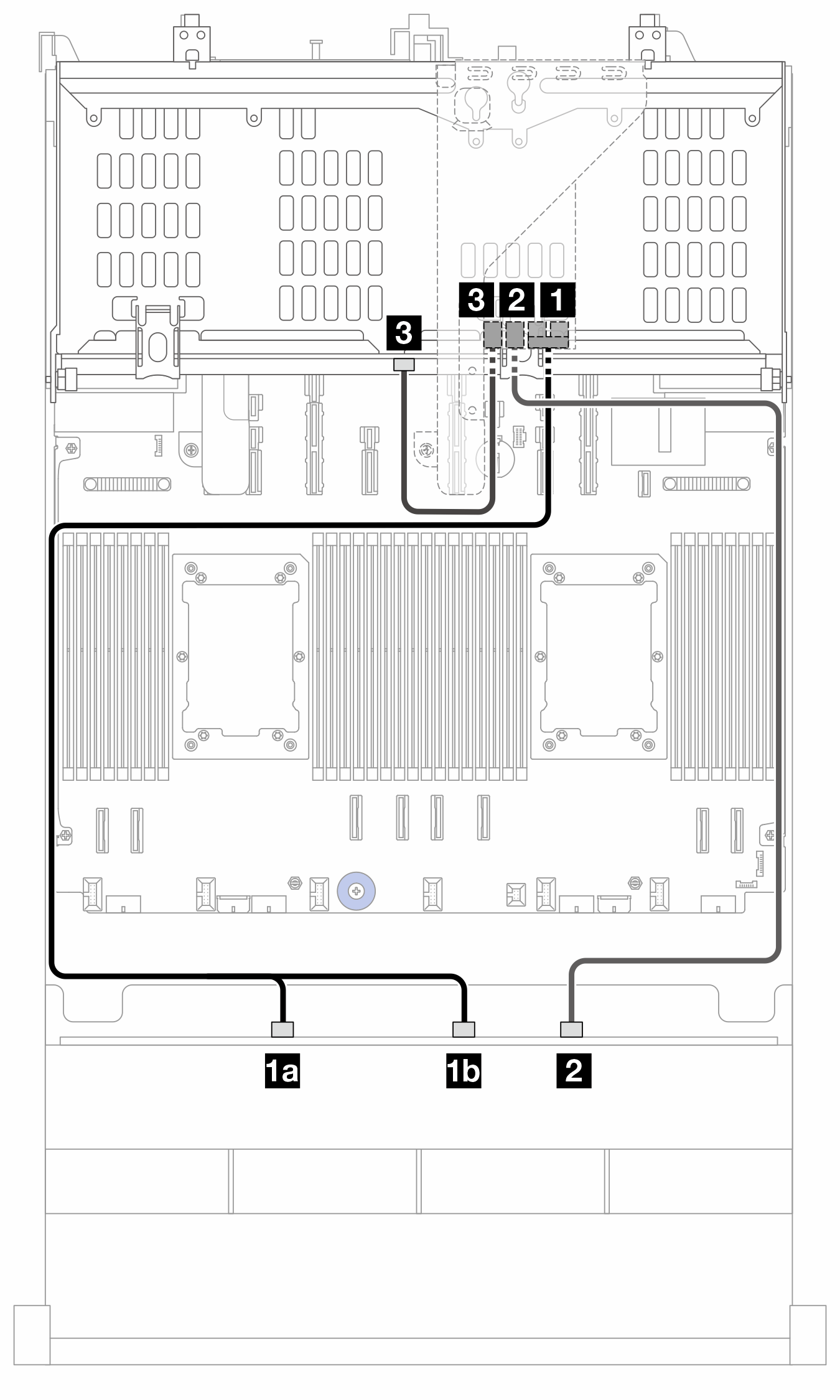

Figura 1. Disposición de los cables SAS/SATA para adaptador SFF 16i (Gen 3)


Desde | A (adaptador 16i) | Longitud del cable |
---|---|---|
1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
1b BP1: SAS 1 | ||
2 BP1: SAS 2 | 2 C2 | 900 mm |
3 BP9: SAS | 3 C3 | 300 mm |

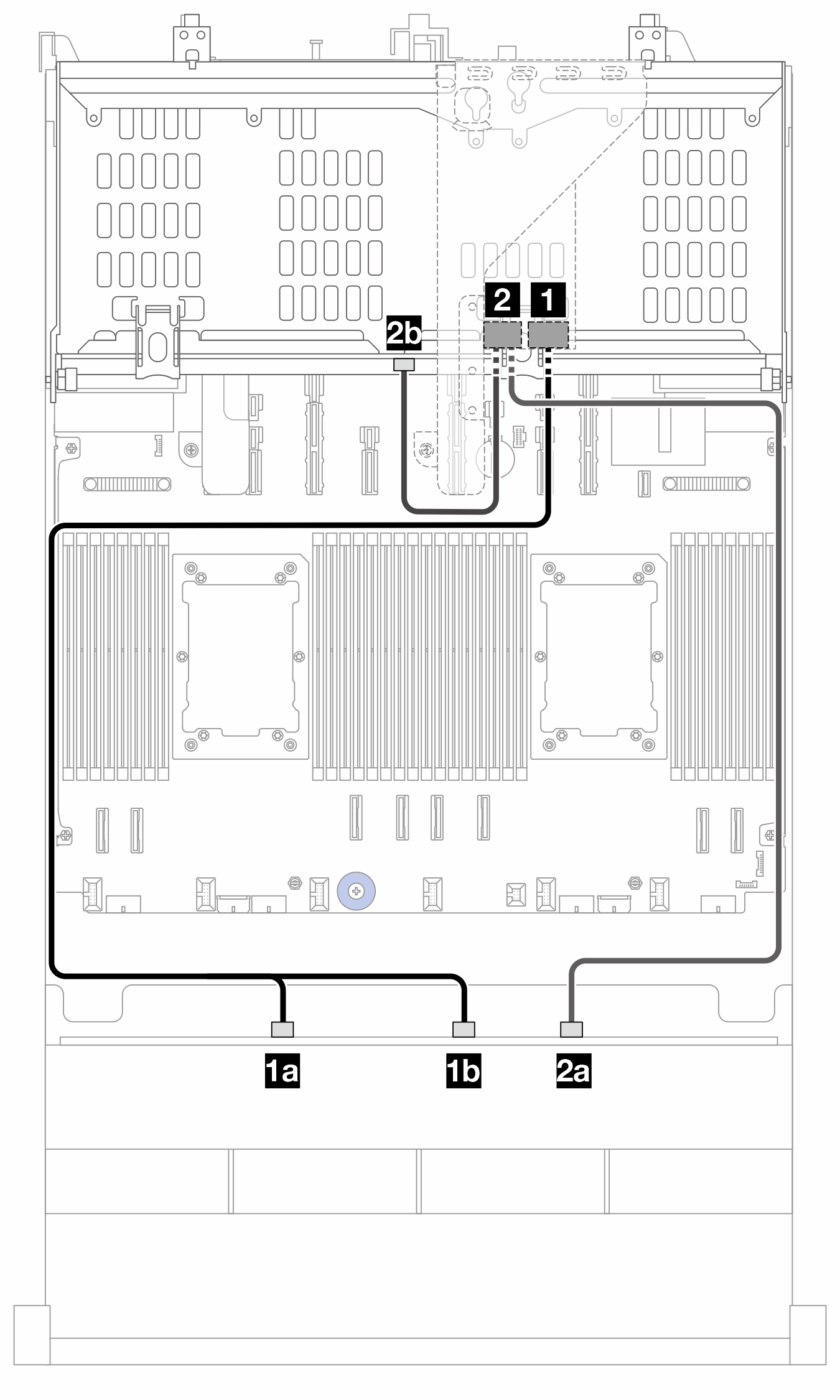

Figura 2. Disposición de los cables SAS/SATA para adaptador SFF 16i (Gen 4)


Desde | A (adaptador 16i) | Longitud del cable |
---|---|---|
1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
1b BP1: SAS 1 | ||
2a BP1: SAS 2 | 2 C1 | 760/450 mm |
2b BP9: SAS |
