SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + SAS/SATA ขนาด 3.5 นิ้ว 4 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + SAS/SATA ขนาด 3.5 นิ้ว 4 ช่อง ด้านหลัง
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

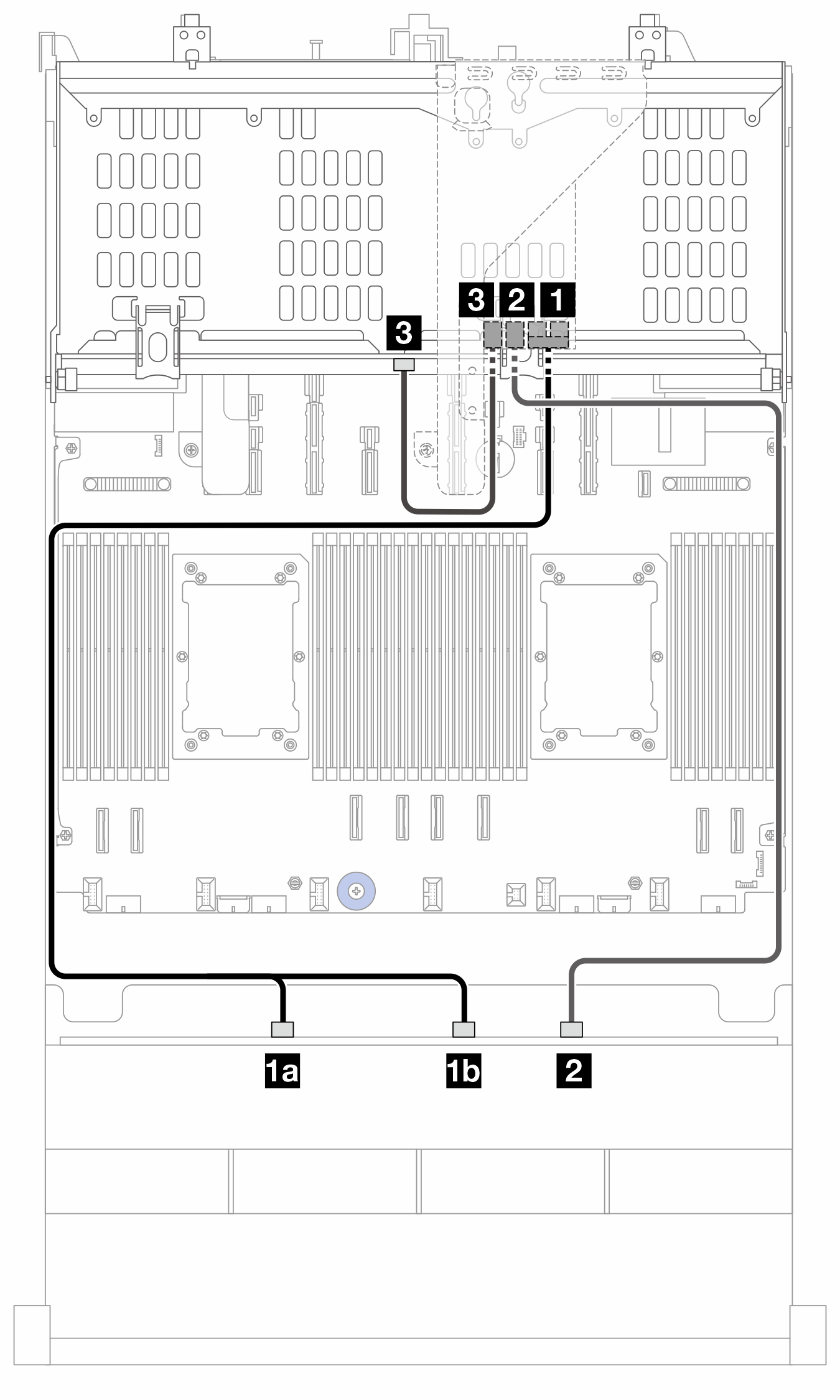

รูปที่ 1. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i (Gen 3)
| จาก | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 มม. |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 มม. |
| 3 BP9: SAS | 3 C3 | 300 มม. |

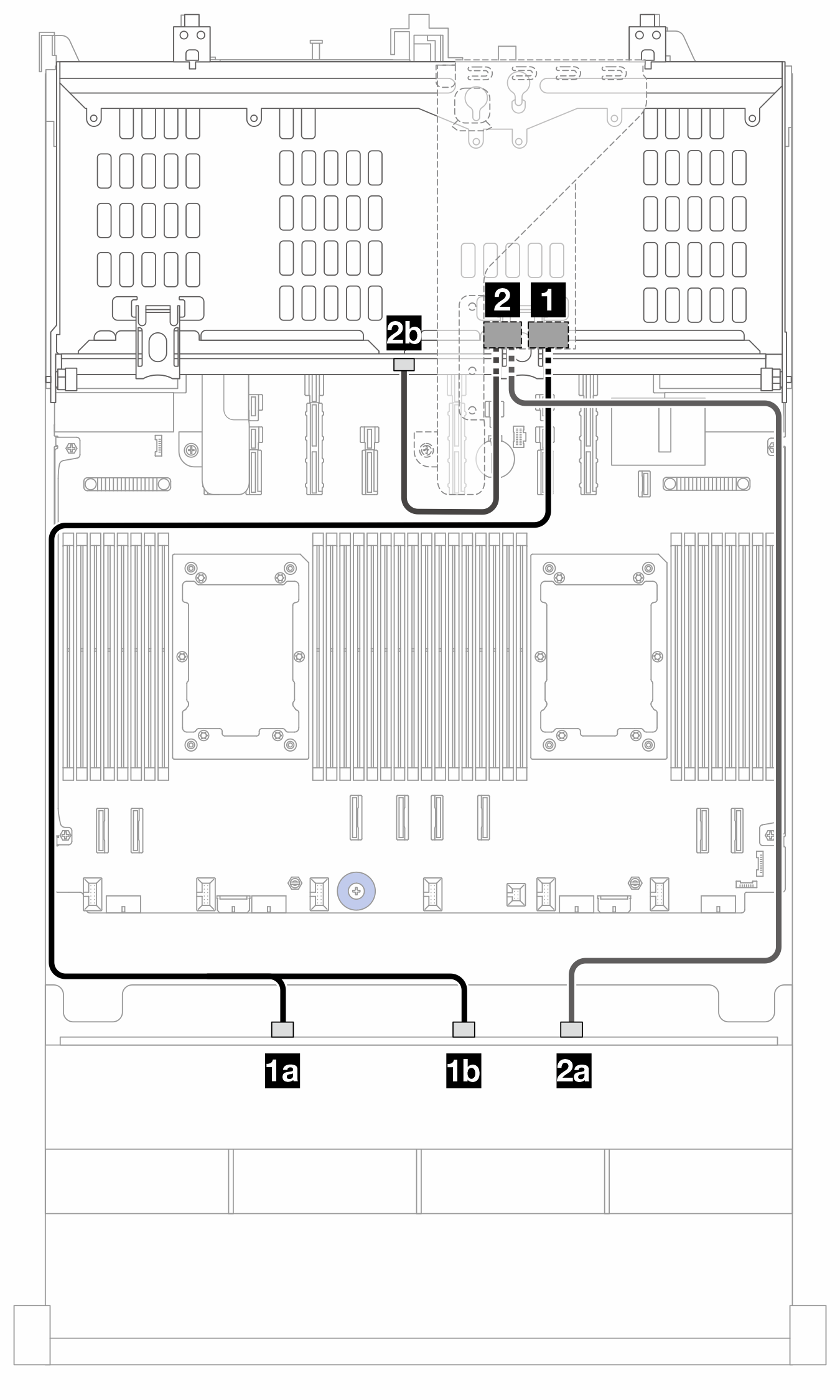

รูปที่ 2. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i (Gen 4)
| จาก | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 มม. |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 มม. |
| 2b BP9: SAS |
