SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + AnyBay ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง ด้านหน้า + AnyBay ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
การเดินสาย SAS/SATA
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

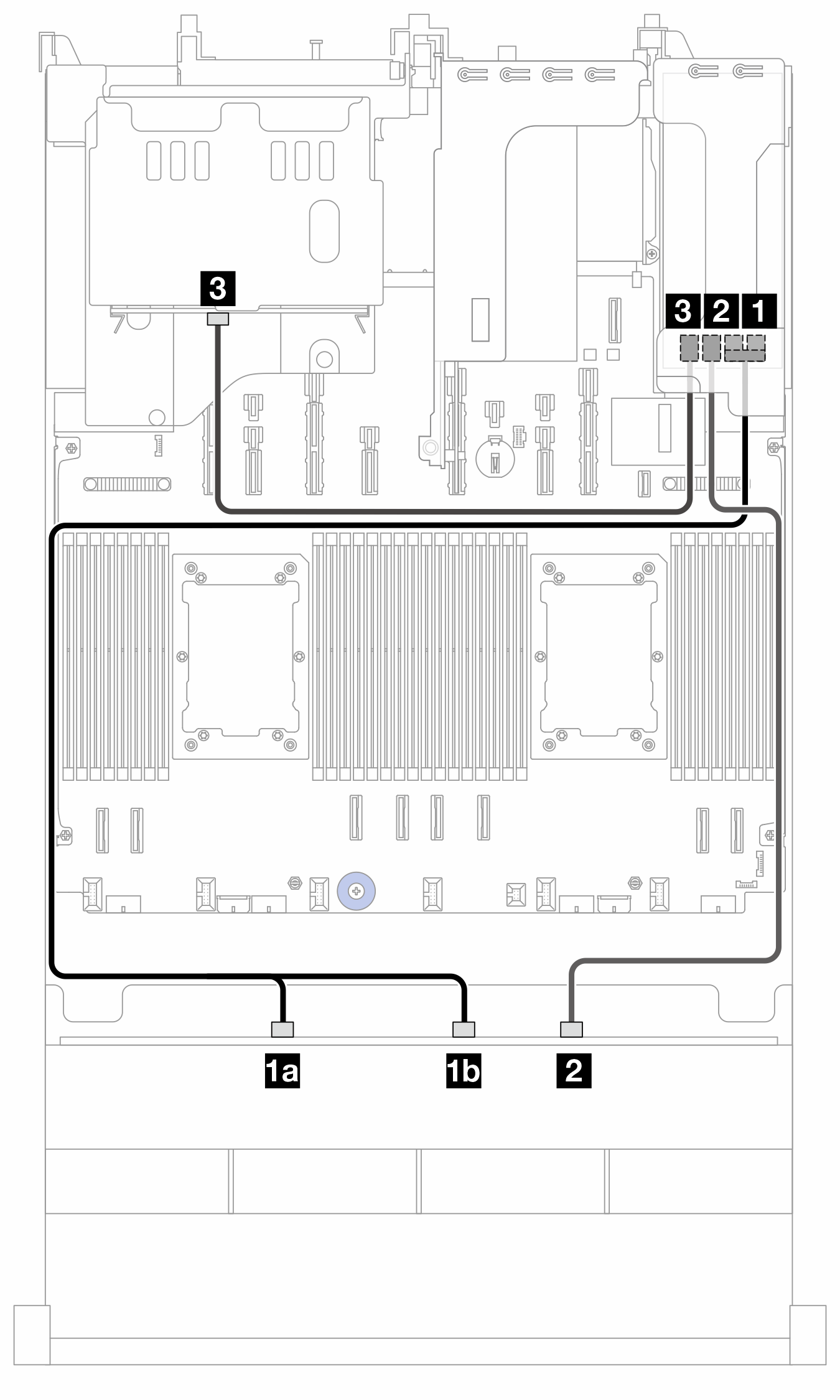

รูปที่ 1. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i (Gen 3)


จาก | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
---|---|---|
1a BP1: SAS 0 | 1 C0C1 | 820/1020 มม. |
1b BP1: SAS 1 | ||
2 BP1: SAS 2 | 2 C2 | 900 มม. |
3 BP9: SAS | 3 C3 | 450 มม. |

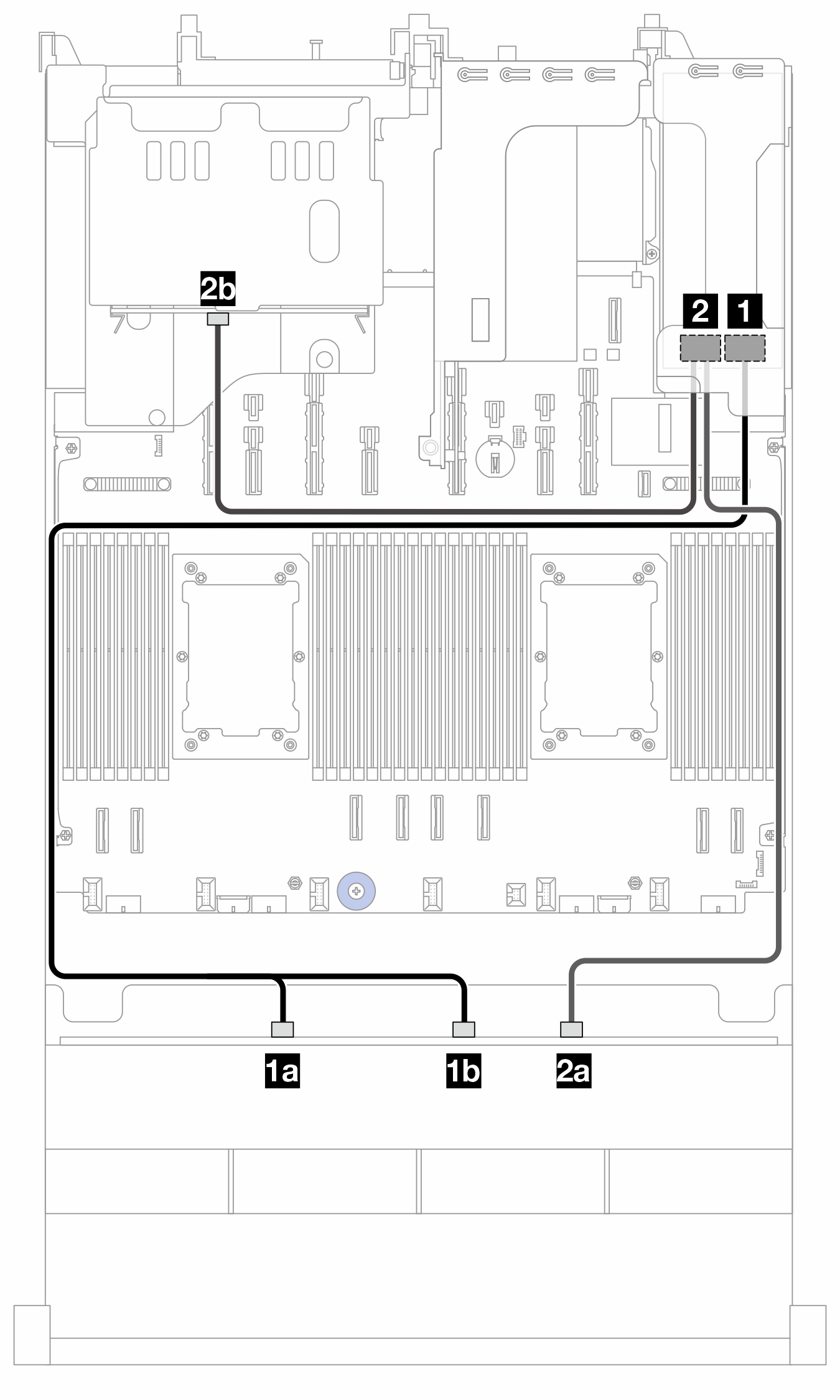

รูปที่ 2. การเดินสาย SAS/SATA ไปยังอะแดปเตอร์ SFF 16i (Gen 4)


จาก | ถึง (อะแดปเตอร์ 16i) | ความยาวสาย |
---|---|---|
1a BP1: SAS 0 | 1 C0 | 900/1020 มม. |
1b BP1: SAS 1 | ||
2a BP1: SAS 2 | 2 C1 | 760/450 มม. |
2b BP9: SAS |
การเดินสาย NVMe
รูปที่ 3. การเดินสาย NVMe


จาก (BP9) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
---|---|---|
1 NVMe 2-3 | 1 PCIe 13B | 280 มม. |
2 NVMe 0-1 | 2 PCIe 13A | 280 มม. |
