12 unidades SAS/SATA frontales de 3,5 pulgadas + 4 unidades AnyBay posteriores de 2,5 pulgadas
En este tema se proporciona información sobre la disposición de los cables para la configuración de 12 unidades SAS/SATA frontales de 3,5 pulgadas + 4 unidades AnyBay posteriores de 2,5 pulgadas.
Disposición de los cables SAS/SATA
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

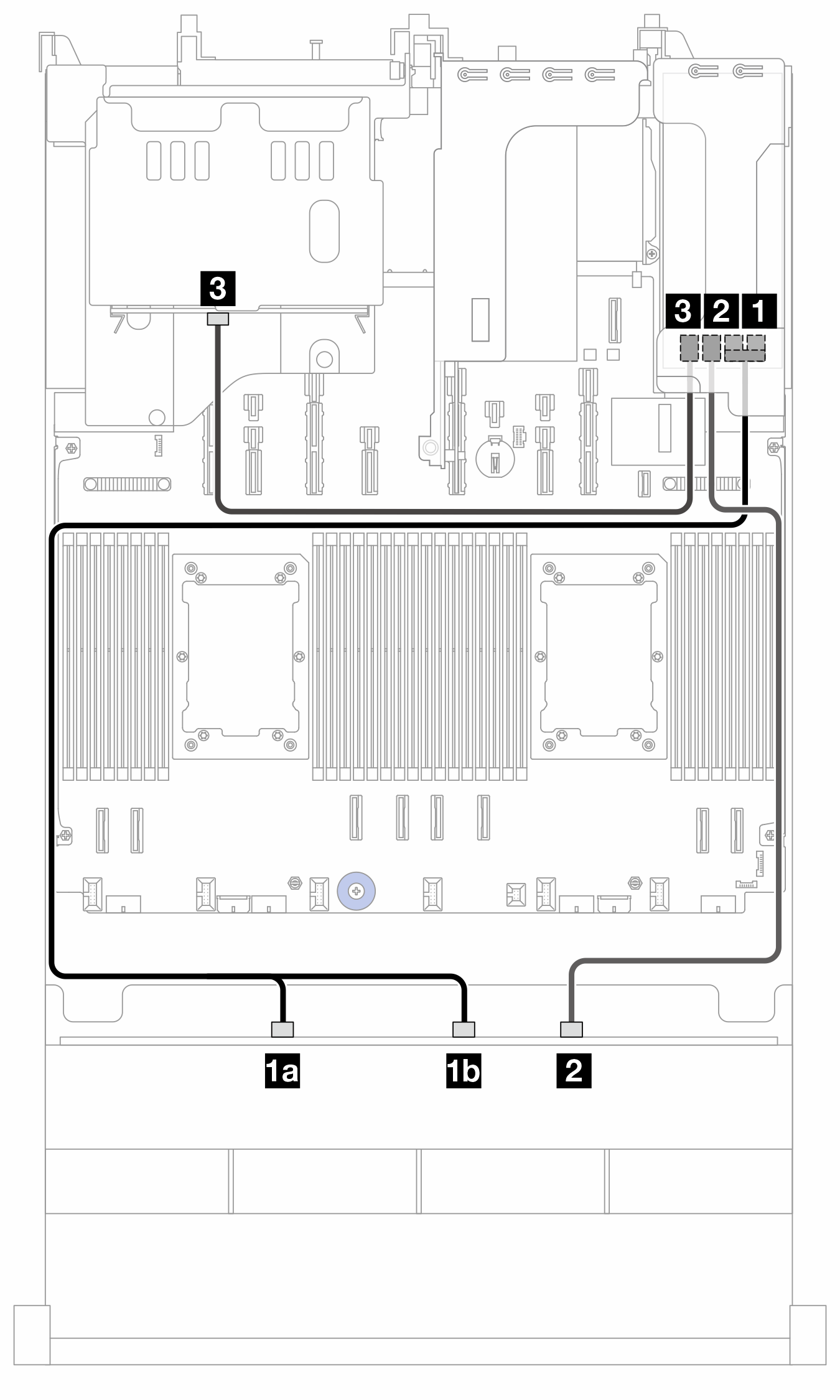

Figura 1. Disposición de los cables SAS/SATA para adaptador SFF 16i (Gen 3)
| Desde | A (adaptador 16i) | Longitud del cable |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 mm |
| 3 BP9: SAS | 3 C3 | 450 mm |

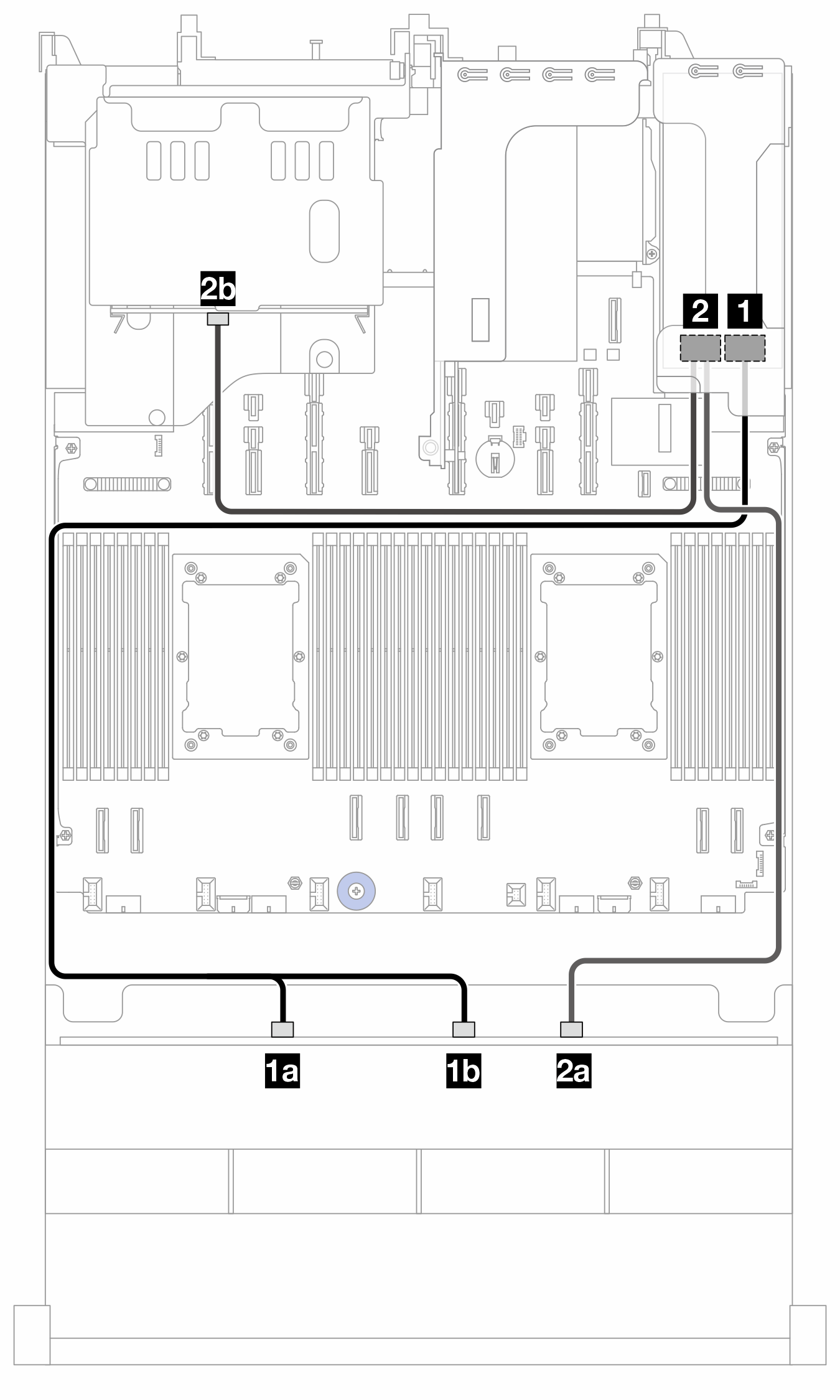

Figura 2. Disposición de los cables SAS/SATA para adaptador SFF 16i (Gen 4)
| Desde | A (adaptador 16i) | Longitud del cable |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 mm |
| 2b BP9: SAS |
Disposición de los cables NVMe
Figura 3. Disposición de los cables NVMe
| Desde (BP9) | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
