前面 12 x 3.5 型 SAS/SATA + 背面 4 x 2.5 型 AnyBay
このトピックでは、前面 12 x 3.5 型 SAS/SATA + 背面 4 x 2.5 型 AnyBay 構成のケーブル配線について説明します。
SAS/SATA ケーブル配線
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

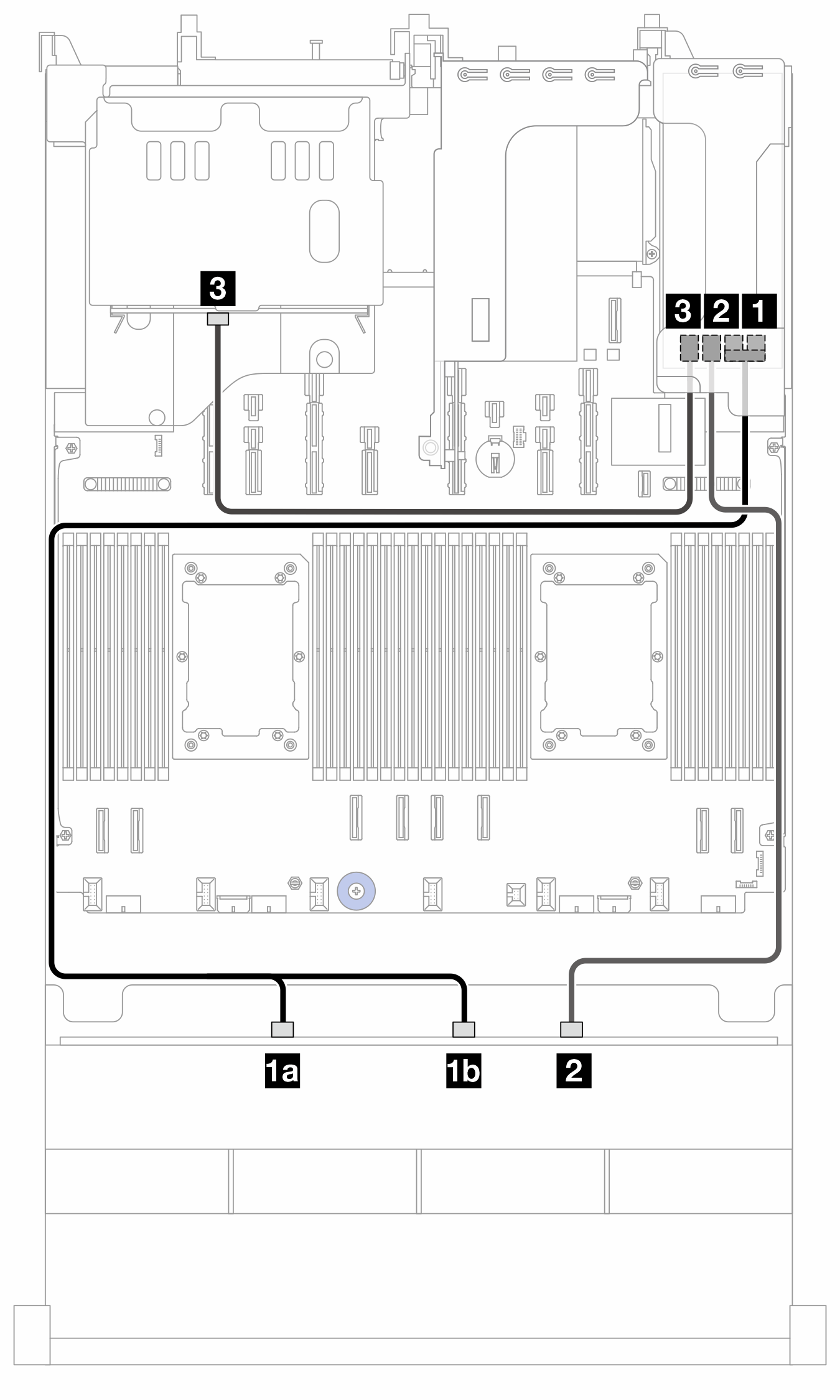

図 1. SFF 16i アダプターへの SAS/SATA ケーブル配線 (Gen 3)


始点 | 終点 (16i アダプター) | ケーブルの長さ |
---|---|---|
1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
1b BP1: SAS 1 | ||
2 BP1: SAS 2 | 2 C2 | 900 mm |
3 BP9: SAS | 3 C3 | 450 mm |

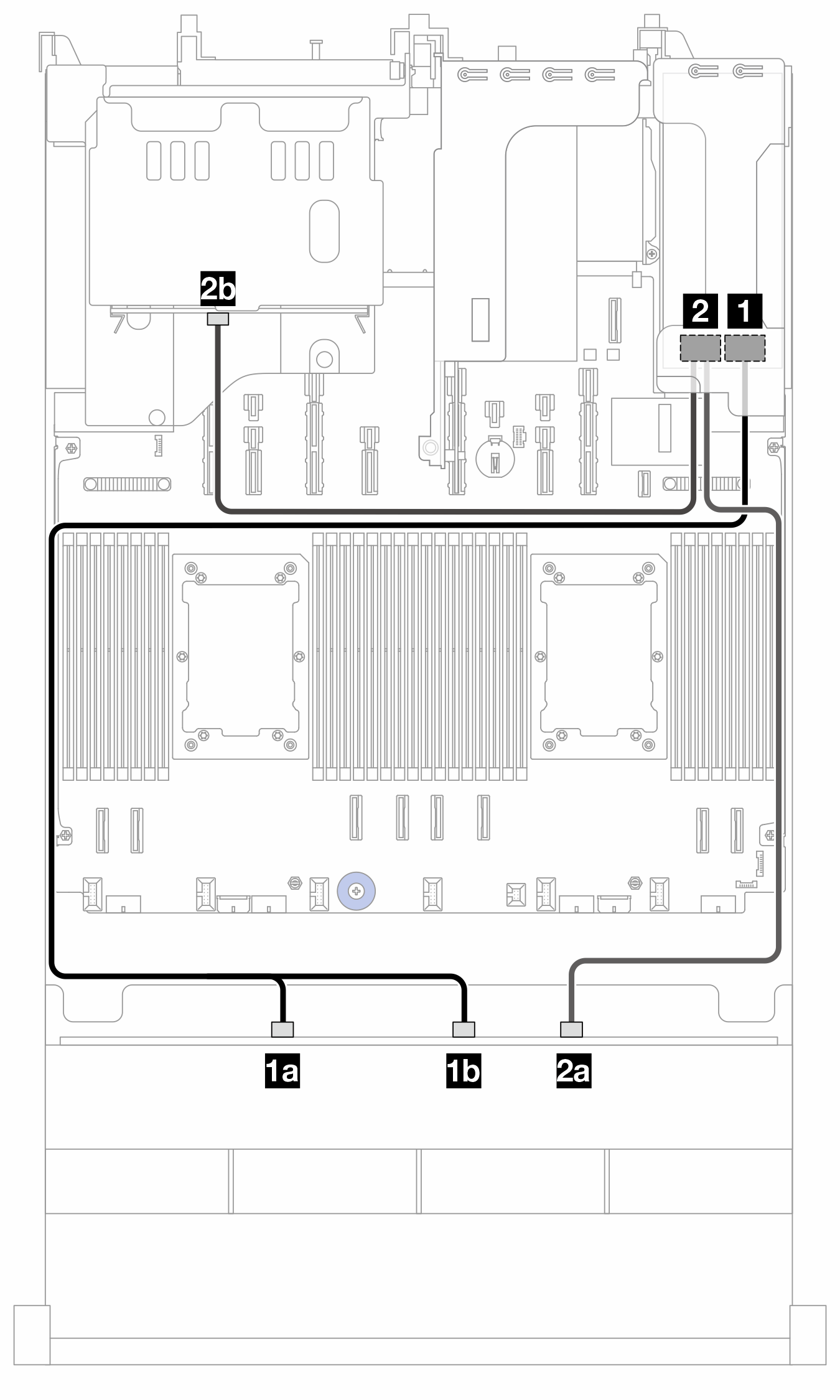

図 2. SFF 16i アダプターへの SAS/SATA ケーブル配線 (Gen 4)


始点 | 終点 (16i アダプター) | ケーブルの長さ |
---|---|---|
1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
1b BP1: SAS 1 | ||
2a BP1: SAS 2 | 2 C1 | 760/450 mm |
2b BP9: SAS |
NVMe ケーブル配線
図 3. NVMe ケーブル配線


始点 (BP9) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
---|---|---|
1 NVMe 2 ~ 3 | 1 PCIe 13B | 280 mm |
2 NVMe 0 ~ 1 | 2 PCIe 13A | 280 mm |
