앞면 12 x 3.5" SAS/SATA + 뒷면 4 x 2.5" AnyBay

이 주제에서는 앞면 12 x 3.5" SAS/SATA + 뒷면 4 x 2.5" AnyBay 구성의 케이블 배선 정보를 제공합니다.

• SAS/SATA 케이블 배선

• NVMe 케이블 배선

SAS/SATA 케이블 배선​

주

어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

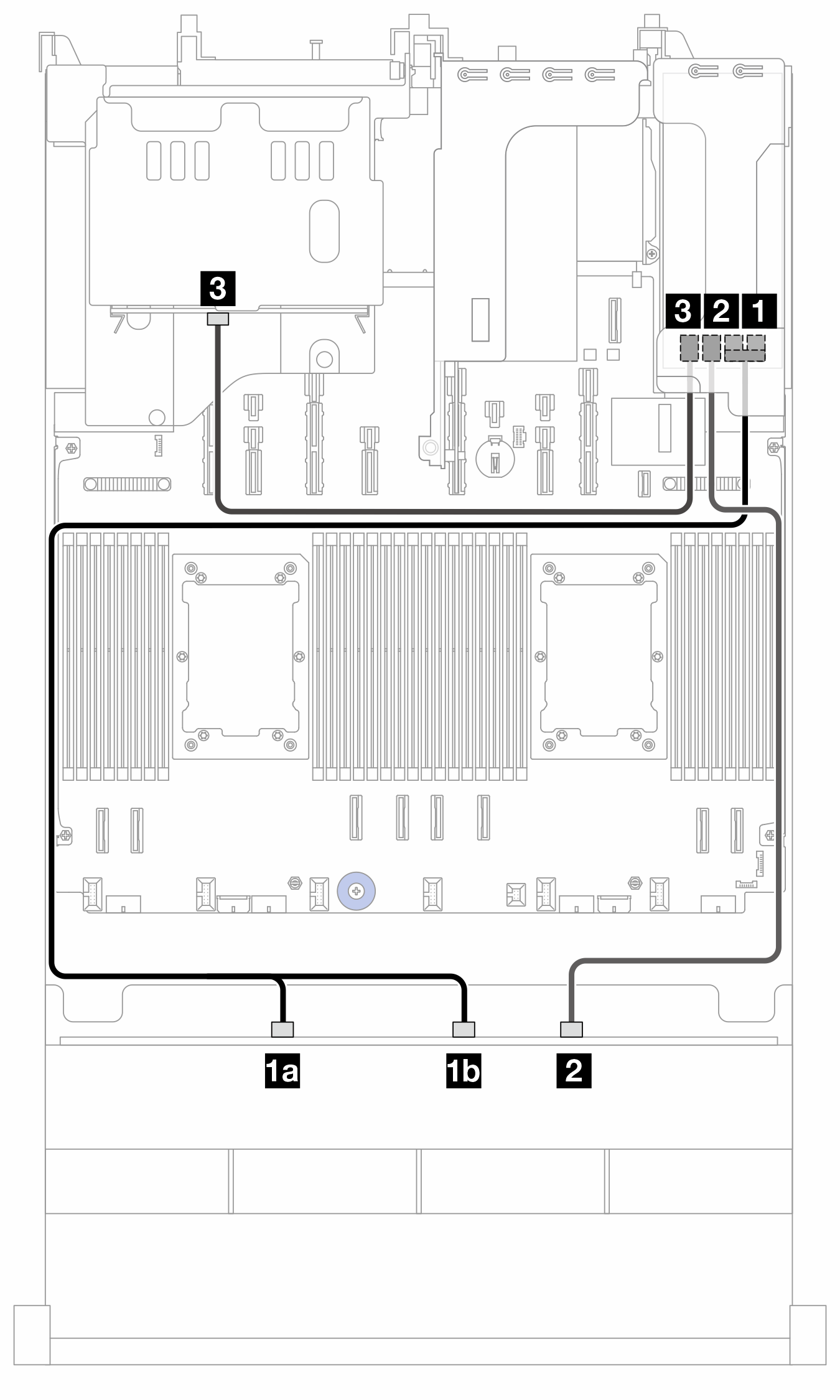

그림 1. SFF 16i 어댑터(Gen 3)에 대한 SAS/SATA 케이블 배선

시작	끝(16i 어댑터)	케이블 길이
1a BP1: SAS 0	1 C0C1	820/1020mm
1b BP1: SAS 1
2 BP1: SAS 2	2 C2	900mm
3 BP9: SAS	3 C3	450mm

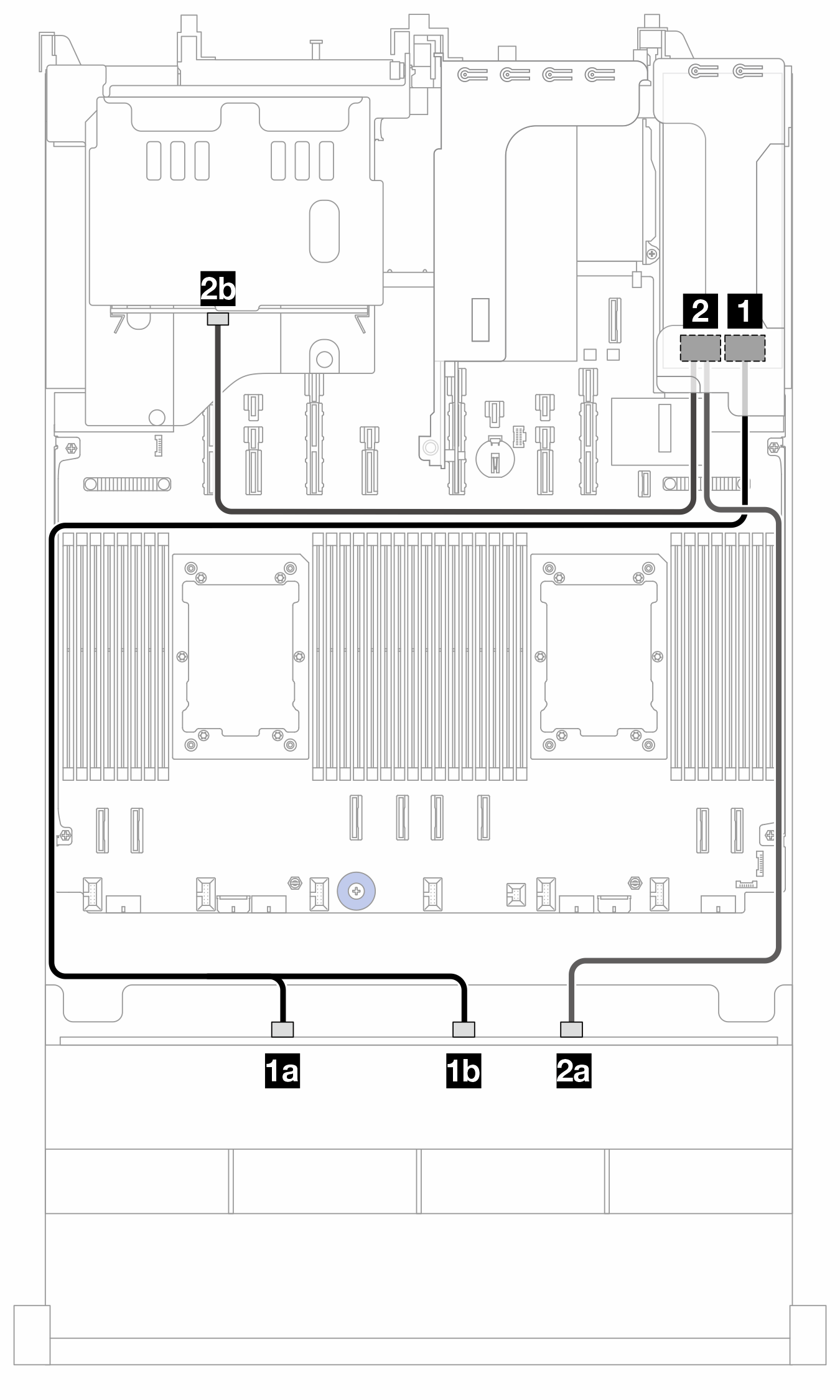

그림 2. SFF 16i 어댑터(Gen 4)에 대한 SAS/SATA 케이블 배선

시작	끝(16i 어댑터)	케이블 길이
1a BP1: SAS 0	1 C0	900/1020mm
1b BP1: SAS 1
2a BP1: SAS 2	2 C1	760/450mm
2b BP9: SAS

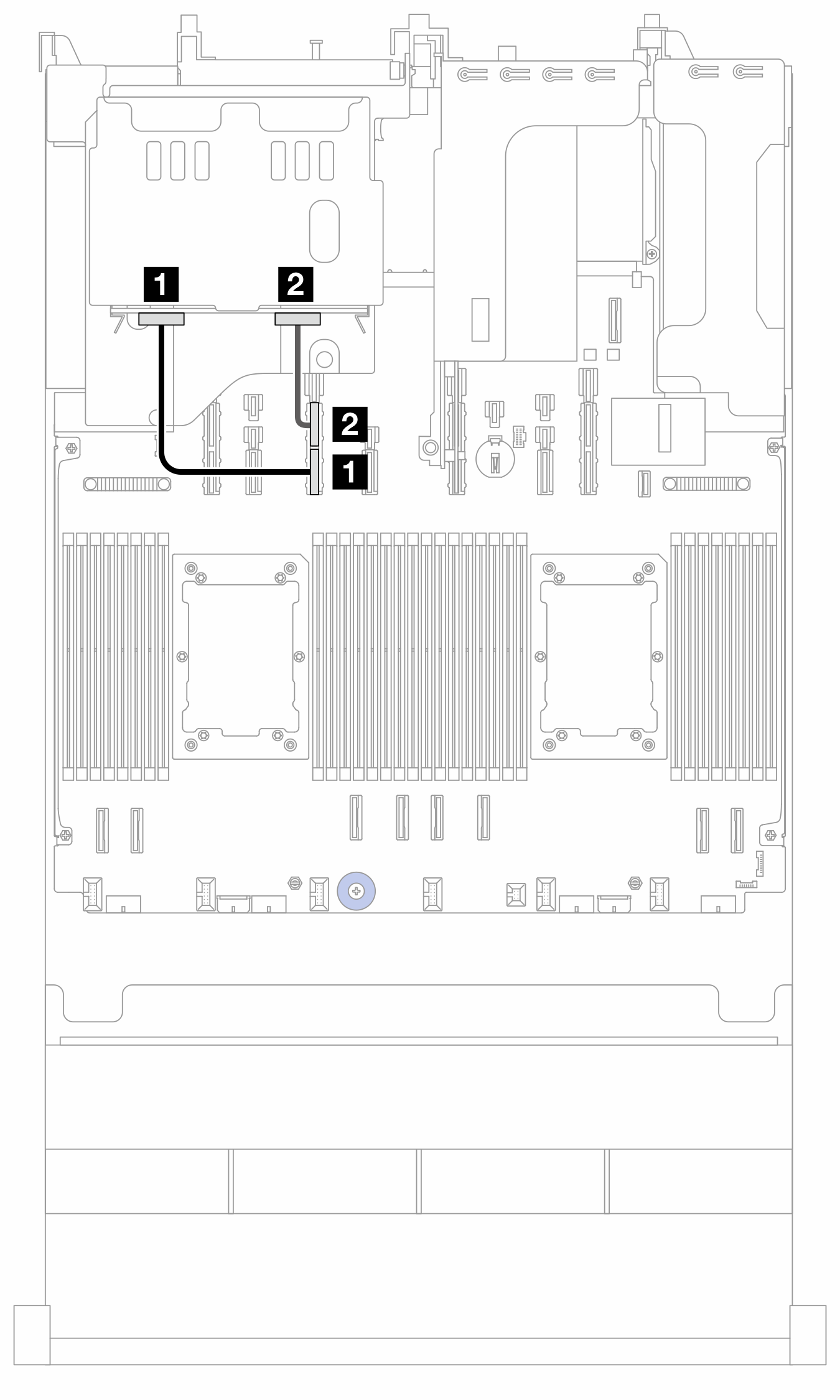

그림 3. NVMe 케이블 배선

시작(BP9)	도착(프로세서 보드)	케이블 길이
1 NVMe 2-3	1 PCIe 13B	280mm
2 NVMe 0-1	2 PCIe 13A	280mm
