12 x 3,5 pouces SAS/SATA avant + 4 x 2,5 pouces AnyBay arrière
La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration avant 12 x 3,5 pouces SAS/SATA + arrière 4 x 2,5 pouces AnyBay.
Cheminement des câbles SAS/SATA
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

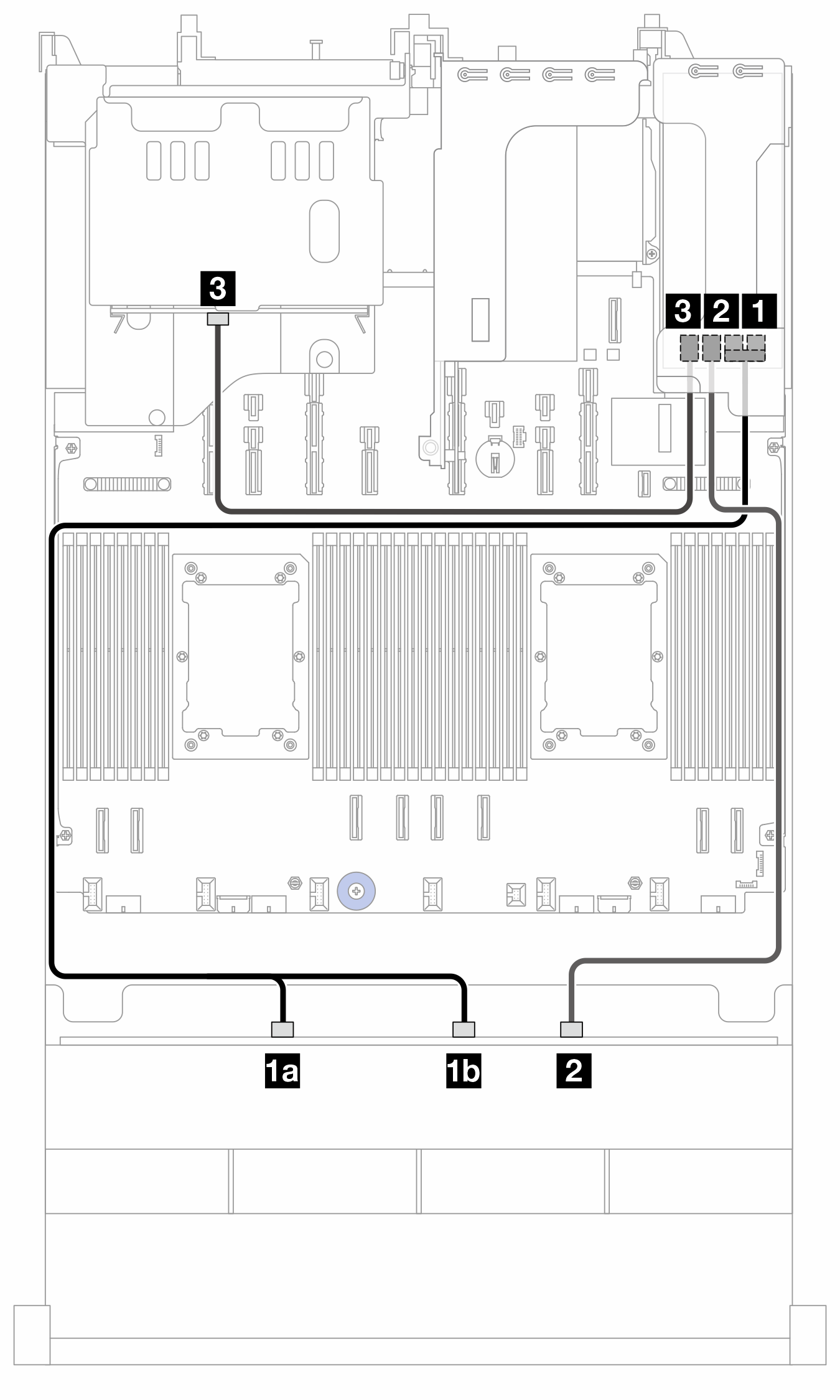

Figure 1. Cheminement des câbles SAS/SATA vers l’adaptateur SFF 16i (Gen 3)
| À partir de | Vers (adaptateur 16i) | Longueur de câble |
|---|---|---|
| 1a Fond de panier 1 : SAS 0 | 1 C0C1 | 820/1 020 mm |
| 1b Fond de panier 1 : SAS 1 | ||
| 2 Fond de panier 1 : SAS 2 | 2 C2 | 900 mm |
| 3 Fond de panier 9 : SAS | 3 C3 | 450 mm |

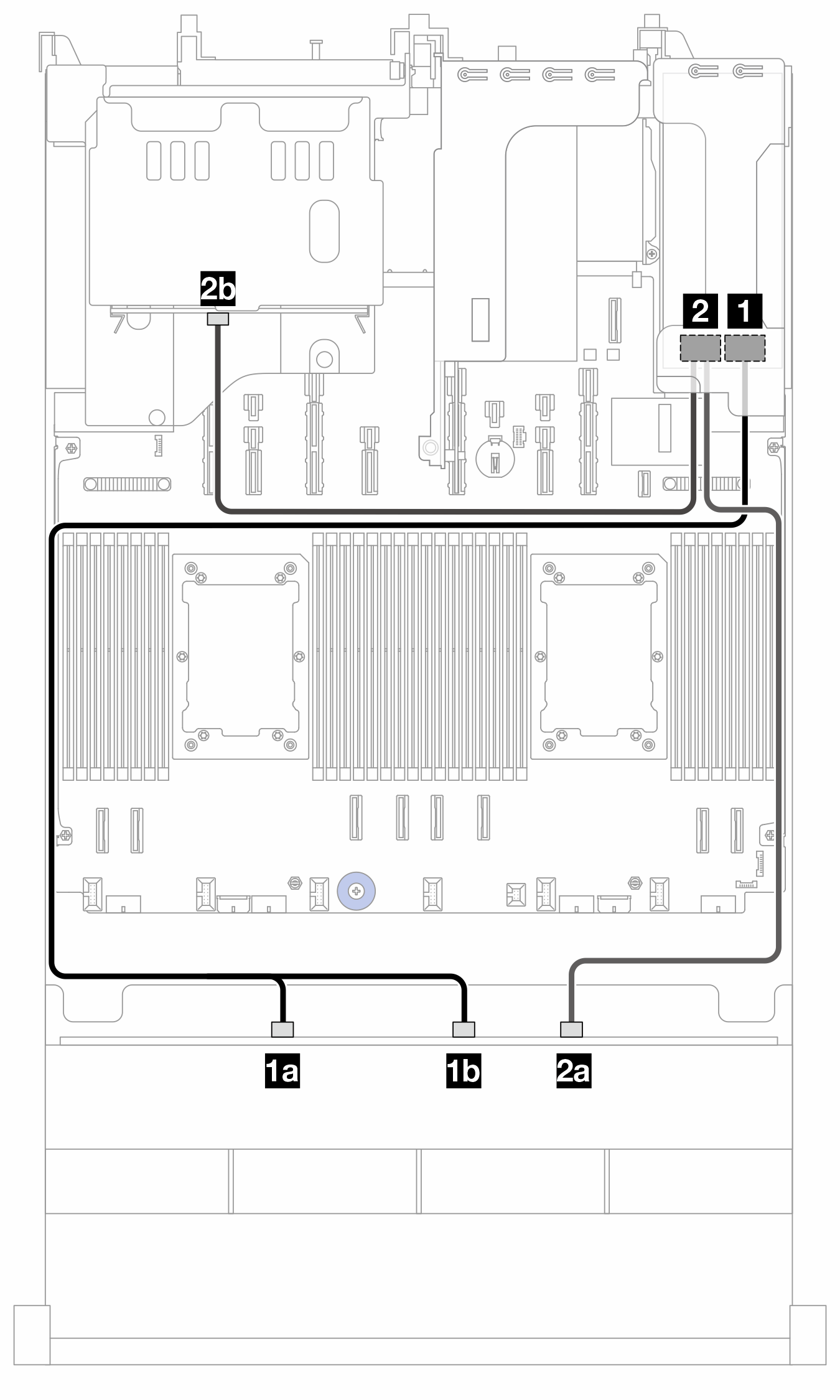

Figure 2. Cheminement des câbles SAS/SATA vers l’adaptateur SFF 16i (Gen 4)
| À partir de | Vers (adaptateur 16i) | Longueur de câble |
|---|---|---|
| 1a Fond de panier 1 : SAS 0 | 1 C0 | 900/1 020 mm |
| 1b Fond de panier 1 : SAS 1 | ||
| 2a Fond de panier 1 : SAS 2 | 2 C1 | 760/450 mm |
| 2b Fond de panier 9 : SAS |
Cheminement des câbles NVMe
Figure 3. Cheminement des câbles NVMe
| De (BP9) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
