12 x 3,5 pouces SAS/SATA avant + 4 x 2,5 pouces NVMe arrière

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 12 x 3,5 pouces SAS/SATA avant + 4 x 2,5 pouces NVMe arrière.

Cheminement des câbles pour fond de panier avant

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 1. Cheminement des câbles SAS/SATA vers l'adaptateur SFF 16i

De (Fond de panier 1)Vers (adaptateur 16i)Longueur de câble
1a SAS 01
  • Gen 4 : C0

  • Gen 3 : C0C1

  • Gen 4 : 900/1 020 mm

  • Gen 3 : 820/1 020 mm

1b SAS 1
2 SAS 22
  • Gen 4 : C1

  • Gen 3 : C2

900 mm

Cheminement des câbles pour fond de panier arrière

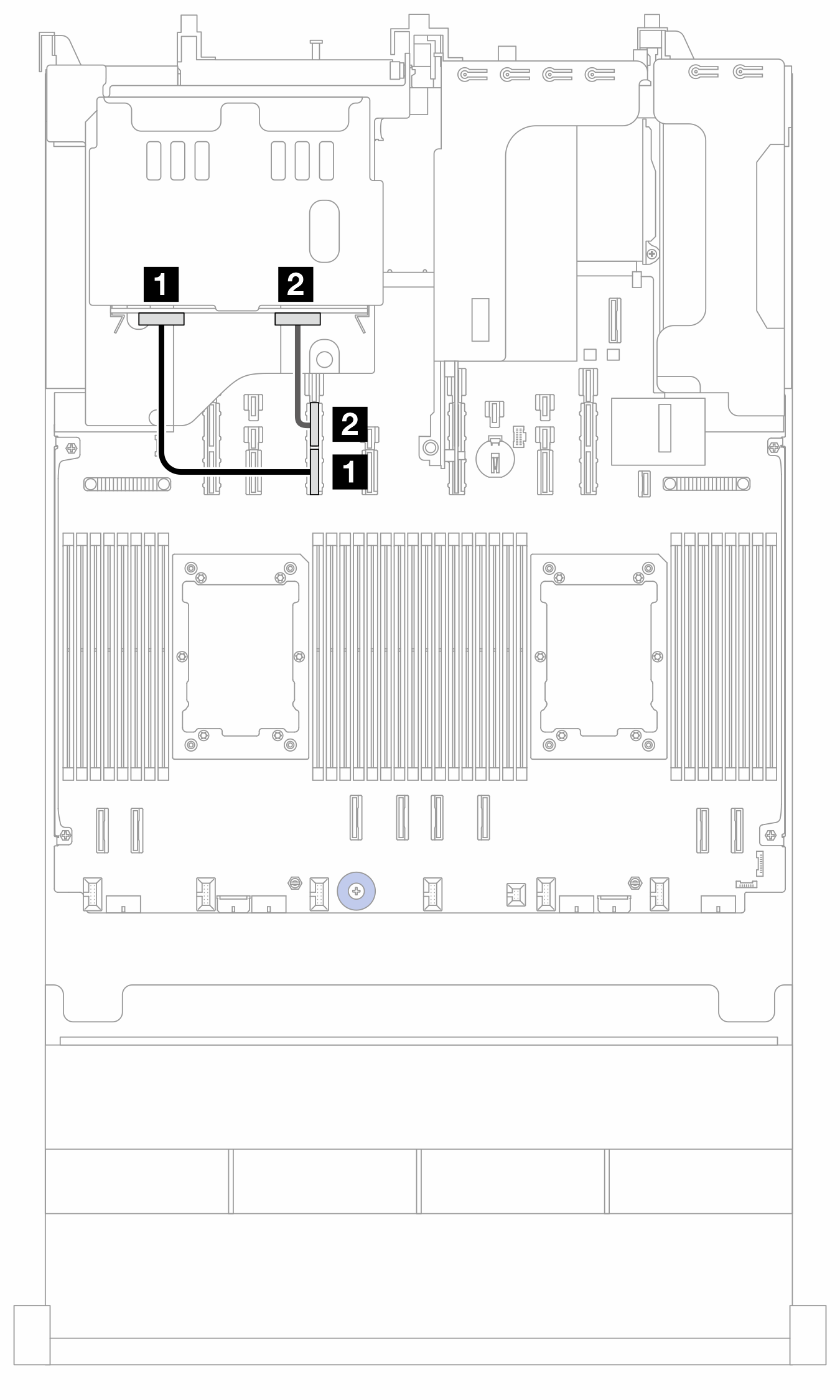

Figure 2. Cheminement des câbles NVMe

De (BP9)Vers (carte du processeur)Longueur de câble
1 NVMe 2-31 PCIe 13B280 mm
2 NVMe 0-12 PCIe 13A280 mm
