12 x 3,5 pouces SAS/SATA avant + 8 x 2,5 pouces NVMe centraux

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 12 x 3,5 pouces SAS/SATA avant + 8 x 2,5 pouces NVMe centraux.

Cheminement des câbles pour fond de panier avant​

Remarque

L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

Figure 1. Cheminement des câbles SAS/SATA vers l'adaptateur SFF 16i

De (Fond de panier 1)	Vers (adaptateur 16i)	Longueur de câble
1a SAS 0	1 Gen 4 : C0 Gen 3 : C0C1	Gen 4 : 900/1 020 mm Gen 3 : 820/1 020 mm
1b SAS 1
2 SAS 2	2 Gen 4 : C1 Gen 3 : C2	900 mm

Cheminement des câbles du fond de panier central​

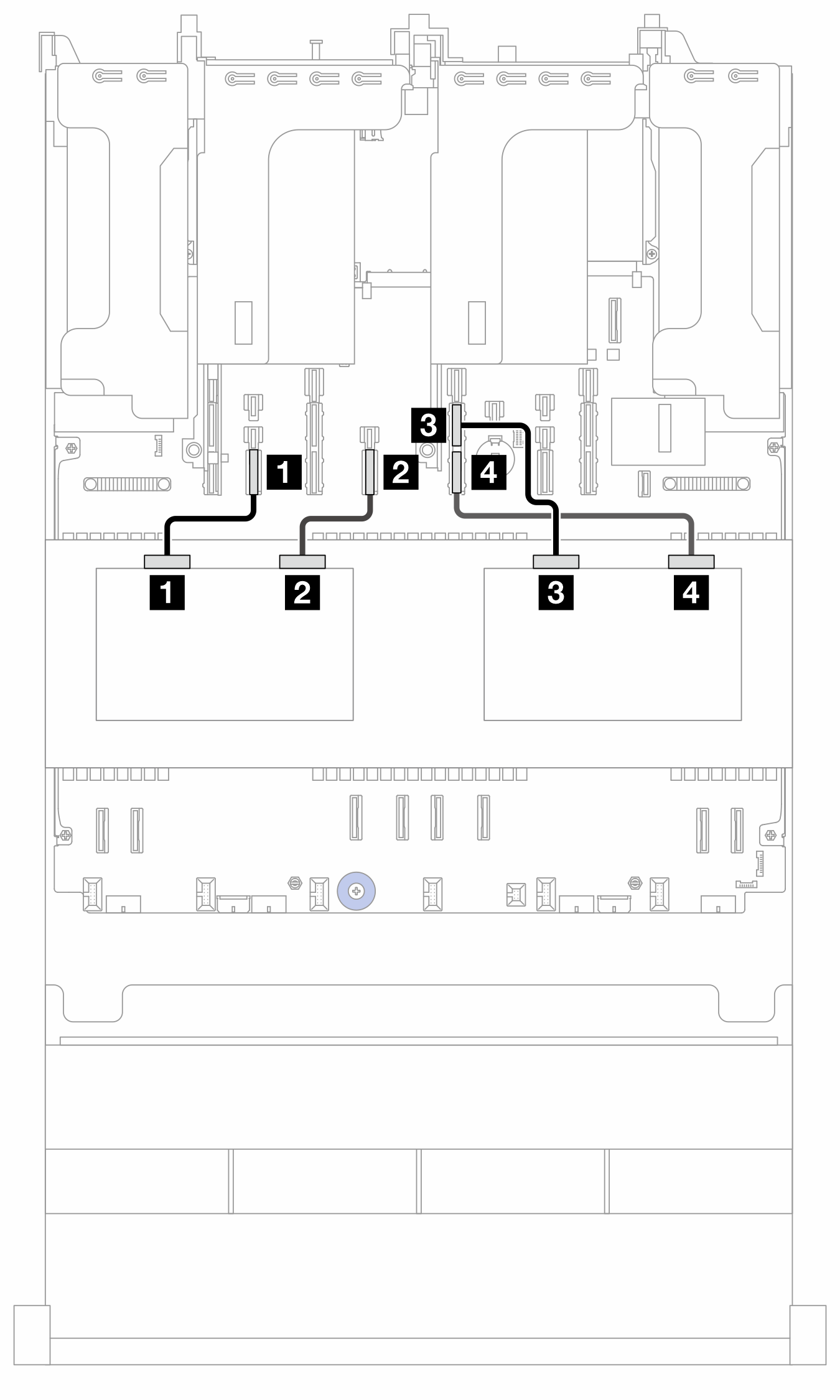

Figure 2. Cheminement des câbles du fond de panier central

À partir de	Vers (carte du processeur)	Longueur de câble
1 Fond de panier 10 : NVMe 0-1	1 PCIe 14	280 mm
2 Fond de panier 10 : NVMe 2-3	2 PCIe 12	280 mm
3 Fond de panier 11 : NVMe 0-1	3 PCIe 11A	280 mm
4 Fond de panier 11 : NVMe 2-3	4 PCIe 11B	280 mm
