正面 12 x 3.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 NVMe

本主题介绍正面 12 x 3.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 NVMe 配置的线缆布放。

正面背板线缆布放

适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息,请参阅下表。
图 1. 到 SFF 16i 适配器的 SAS/SATA 线缆布放

从(背板 1)到(16i 适配器)线缆长度
1a SAS 01
  • Gen 4:C0

  • Gen 3:C0C1

  • Gen 4:900/1020 毫米

  • Gen 3:820/1020 毫米

1b SAS 1
2 SAS 22
  • Gen 4:C1

  • Gen 3:C2

900 毫米

中间背板线缆布放

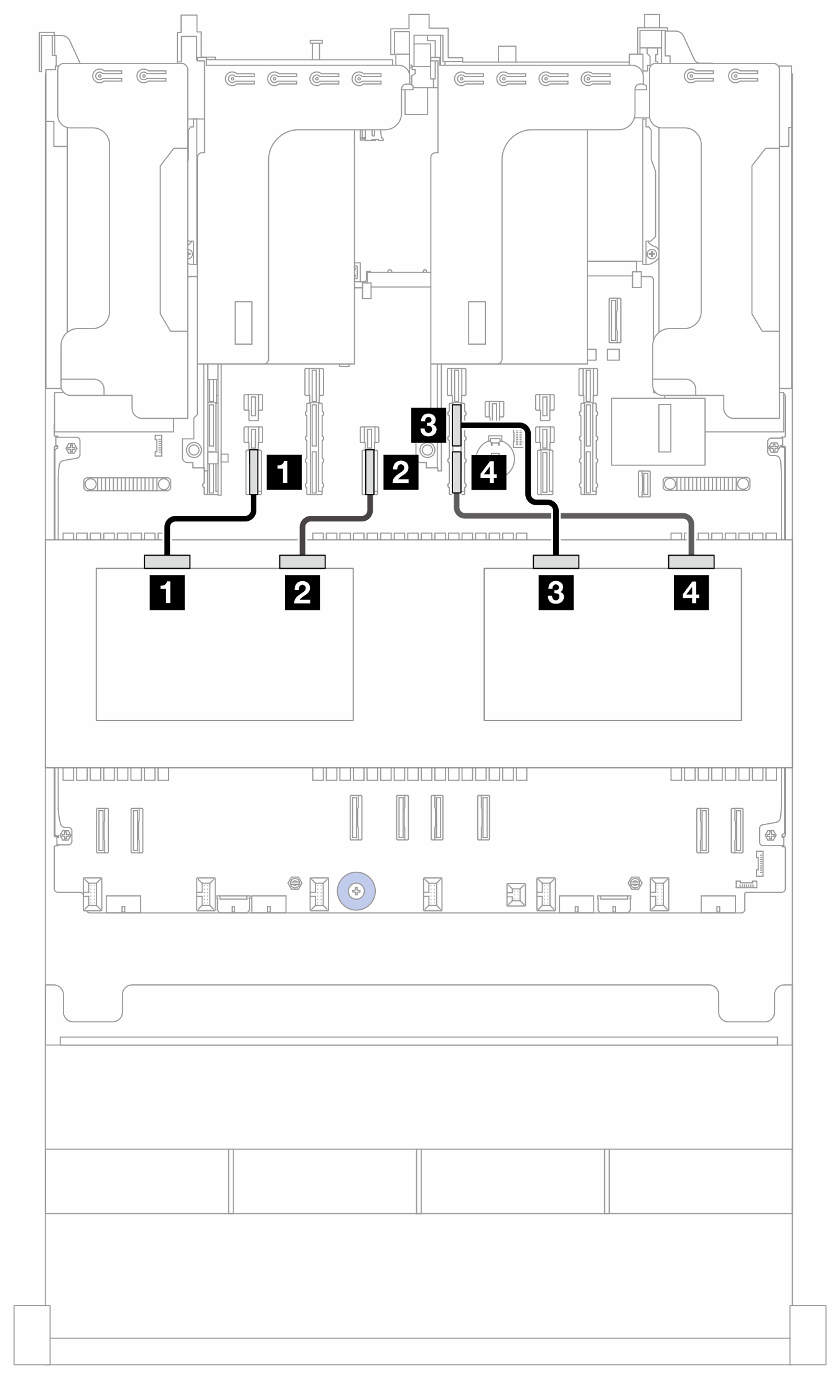

图 2. 中间背板线缆布放

到(处理器板)线缆长度
1 背板 10:NVMe 0-11 PCIe 14280 毫米
2 背板 10:NVMe 2-32 PCIe 12280 毫米
3 背板 11:NVMe 0-13 PCIe 11A280 毫米
4 背板 11:NVMe 2-34 PCIe 11B280 毫米
