Передние 12 отсеков для 3,5-дюймовых дисков SAS/SATA + средние 8 отсеков для 2,5-дюймовых дисков NVMe

В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 12 отсеками для 3,5-дюймовых дисков SAS/SATA + средними 8 отсеками для 2,5-дюймовых дисков NVMe.

Прокладка кабелей передней объединительной панели

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

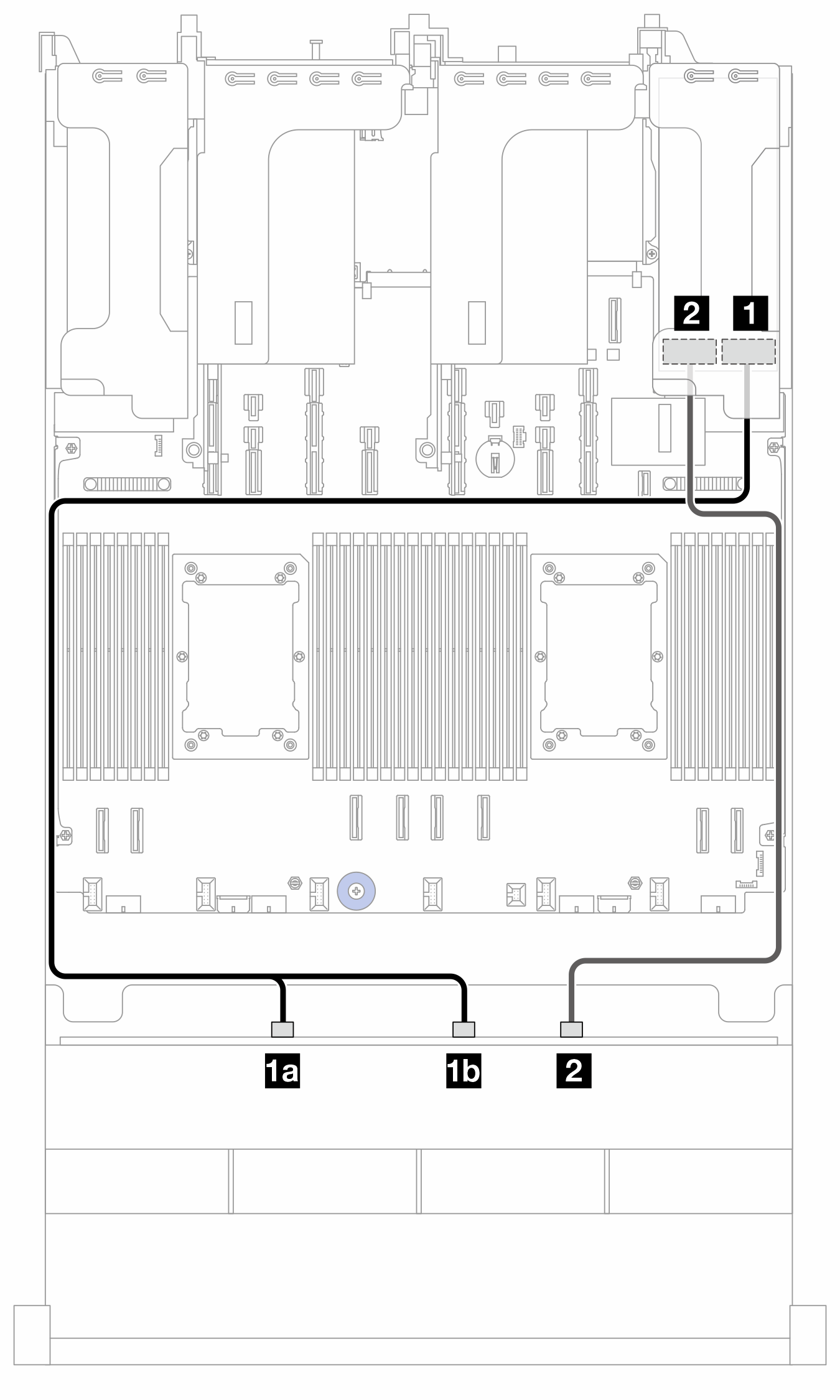

Рис. 1. Прокладка кабелей SAS/SATA к адаптеру SFF 16i

От (BP1)К (адаптер 16i)Длина кабеля
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 мм

  • Gen 3: 820/1020 мм

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900 мм

Прокладка кабелей средней объединительной панели

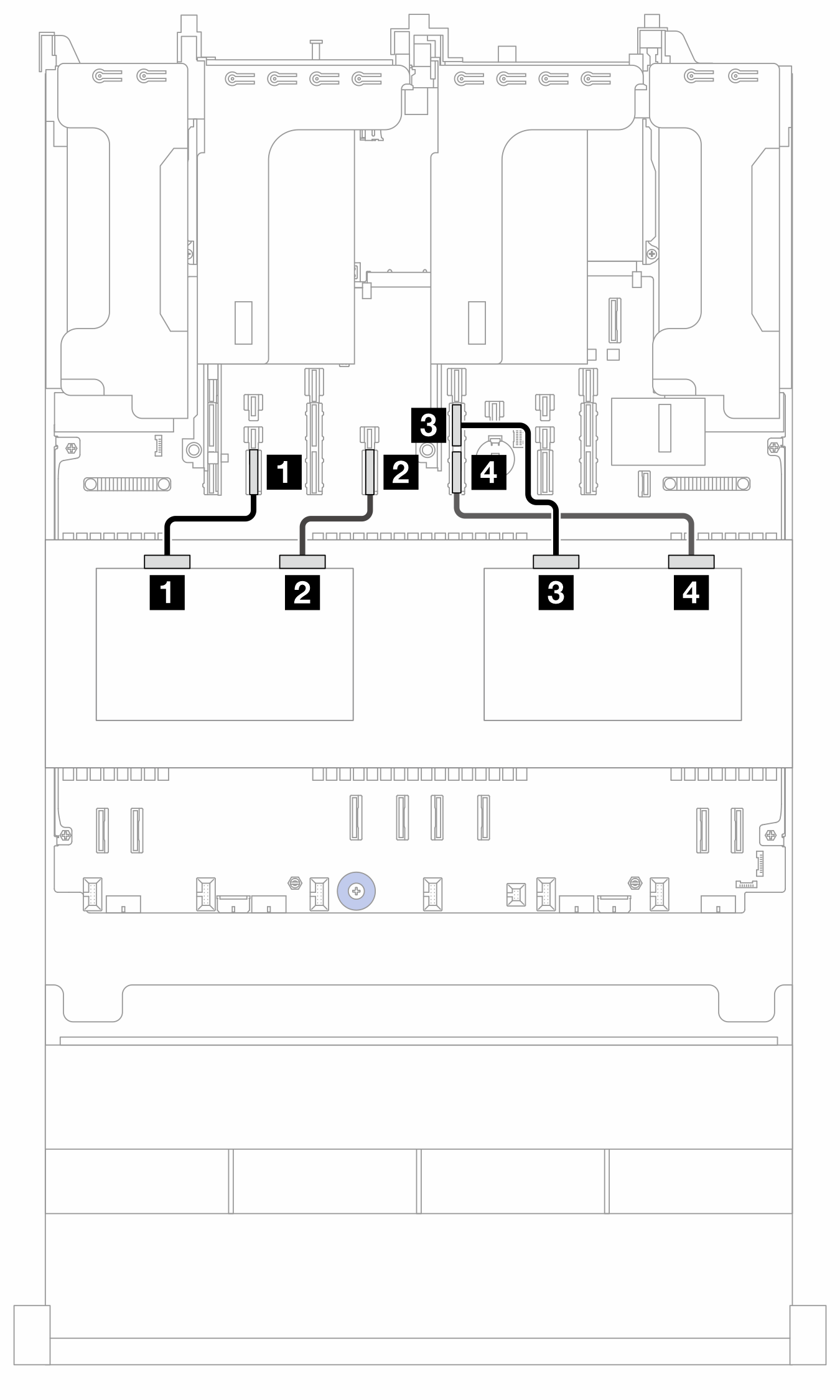

Рис. 2. Прокладка кабелей средней объединительной панели

ОтК (процессорная плата)Длина кабеля
1 BP10: NVMe 0-11 PCIe 14280 мм
2 BP10: NVMe 2-32 PCIe 12280 мм
3 BP11: NVMe 0-13 PCIe 11A280 мм
4 BP11: NVMe 2-34 PCIe 11B280 мм
