12 SAS/SATA de 3,5 pol. frontais + 8 NVMe de 2,5 pol. centrais

Este tópico oferece informações de roteamento de cabos para a configuração 12 SAS/SATA de 3,5 pol. frontais + 8 NVMe de 2,5 pol. centrais.

Roteamento de cabos do backplane frontal​

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

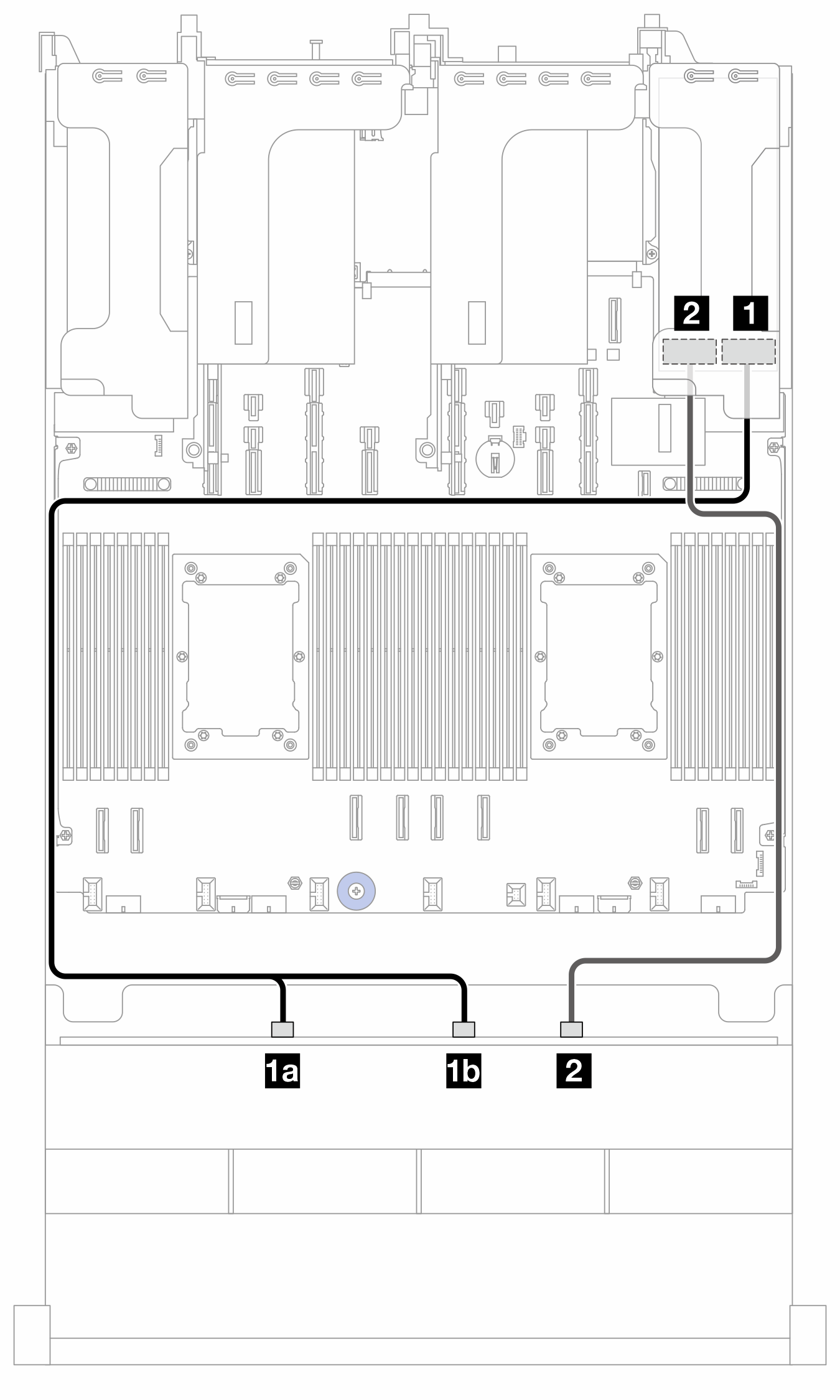

Figura 1. Roteamento de cabos SAS/SATA para o adaptador SFF 16i

De (BP1)Para (adaptador 16i)Comprimento do cabo
1a SAS 01

  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22

  • Gen 4: C1

  • Gen 3: C2

900 milímetros

Roteamento de cabos do backplane intermediário​

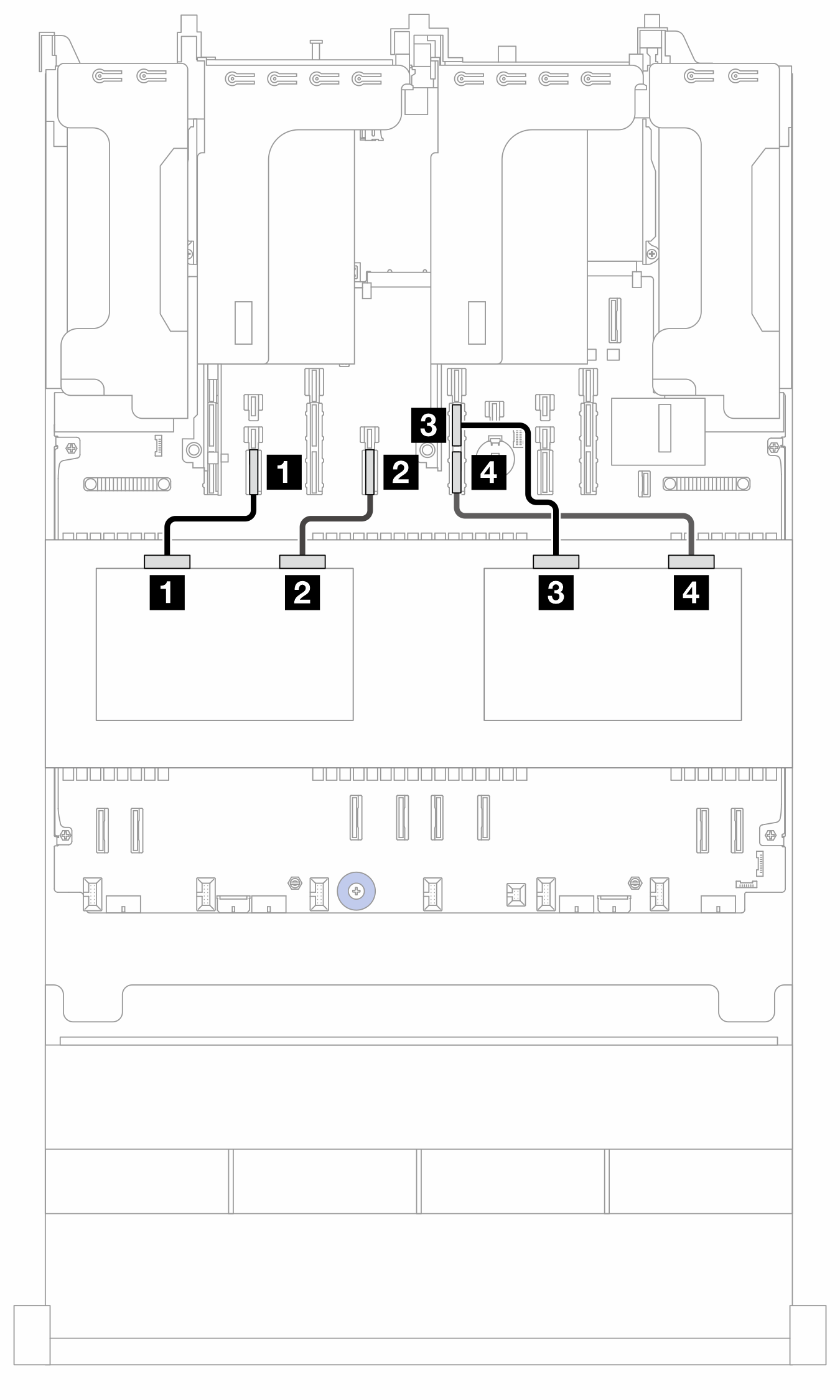

Figura 2. Roteamento de cabos do backplane intermediário

NoPara (placa do processador)Comprimento do cabo
1 BP10: NVMe 0-11 PCIe 14280 milímetros
2 BP10: NVMe 2-32 PCIe 12280 milímetros
3 BP11: NVMe 0-13 PCIe 11A280 milímetros
4 BP11: NVMe 2-34 PCIe 11B280 milímetros
