Vorne 12 x 3,5-Zoll-SAS/SATA + Mitte 8 x 2,5-Zoll-NVMe

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 12 x 3,5-Zoll-SAS/SATA vorne + 8 x 2,5-Zoll-NVMe in der Mitte.

Kabelführung der vorderen Rückwandplatine

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 1. SAS/SATA-Kabelführung zum SFF 16i Adapter

Von (BP1)Zu (16i Adapter)Kabellänge
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen. 3: C2

900 mm

Kabelführung der mittleren Rückwandplatine

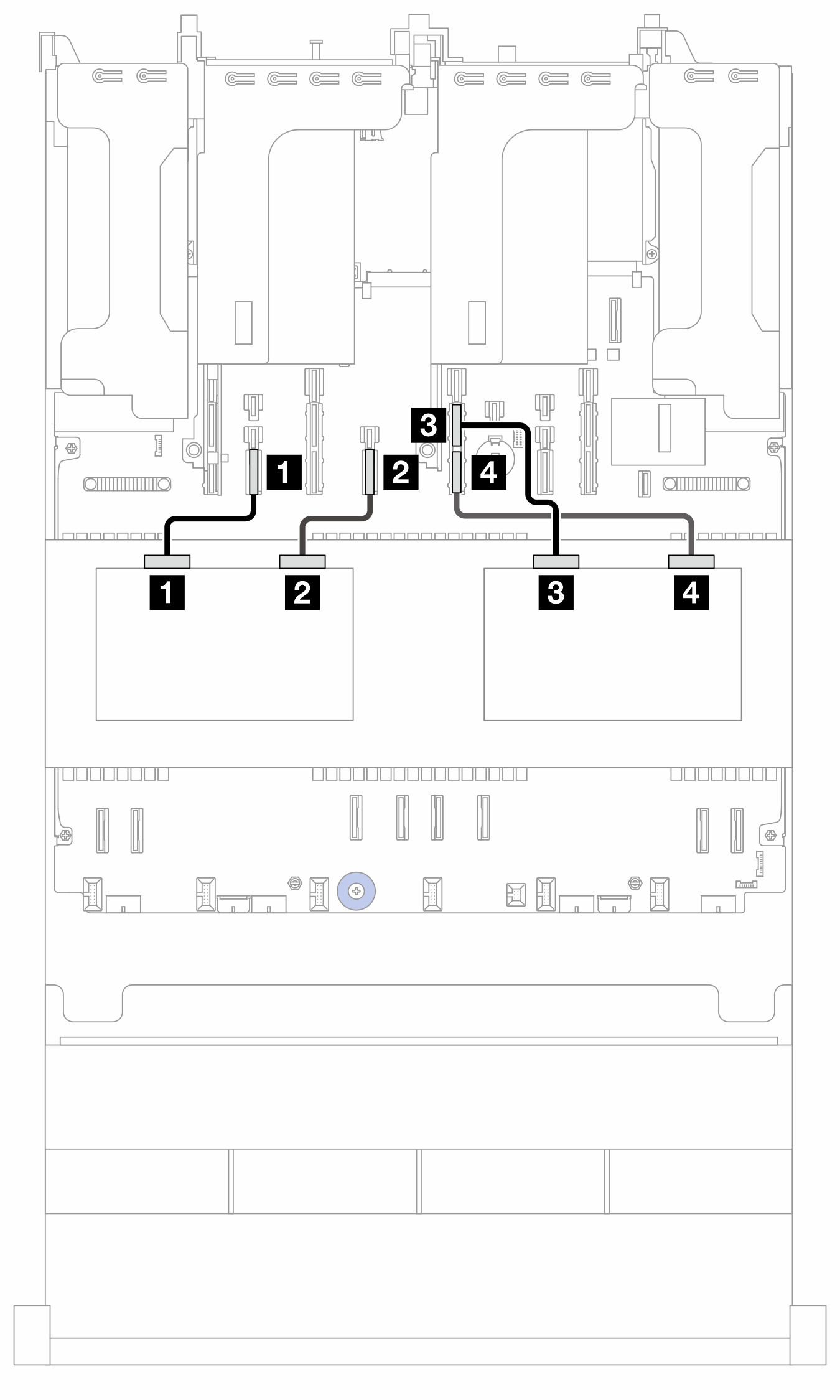

Abbildung 2. Kabelführung der mittleren Rückwandplatine

VonZu (Prozessorplatine)Kabellänge
1 BP10: NVMe 0-11 PCIe 14280 mm
2 BP10: NVMe 2-32 PCIe 12280 mm
3 BP11: NVMe 0-13 PCIe 11A280 mm
4 BP11: NVMe 2-34 PCIe 11B280 mm
