SAS/SATA anteriore a 12 vani da 3,5 pollici + NVMe centrale a 8 vani da 2,5 pollici
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 12 vani da 3,5 pollici + NVMe centrale a 8 vani da 2,5 pollici.
Instradamento dei cavi del backplane anteriore
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

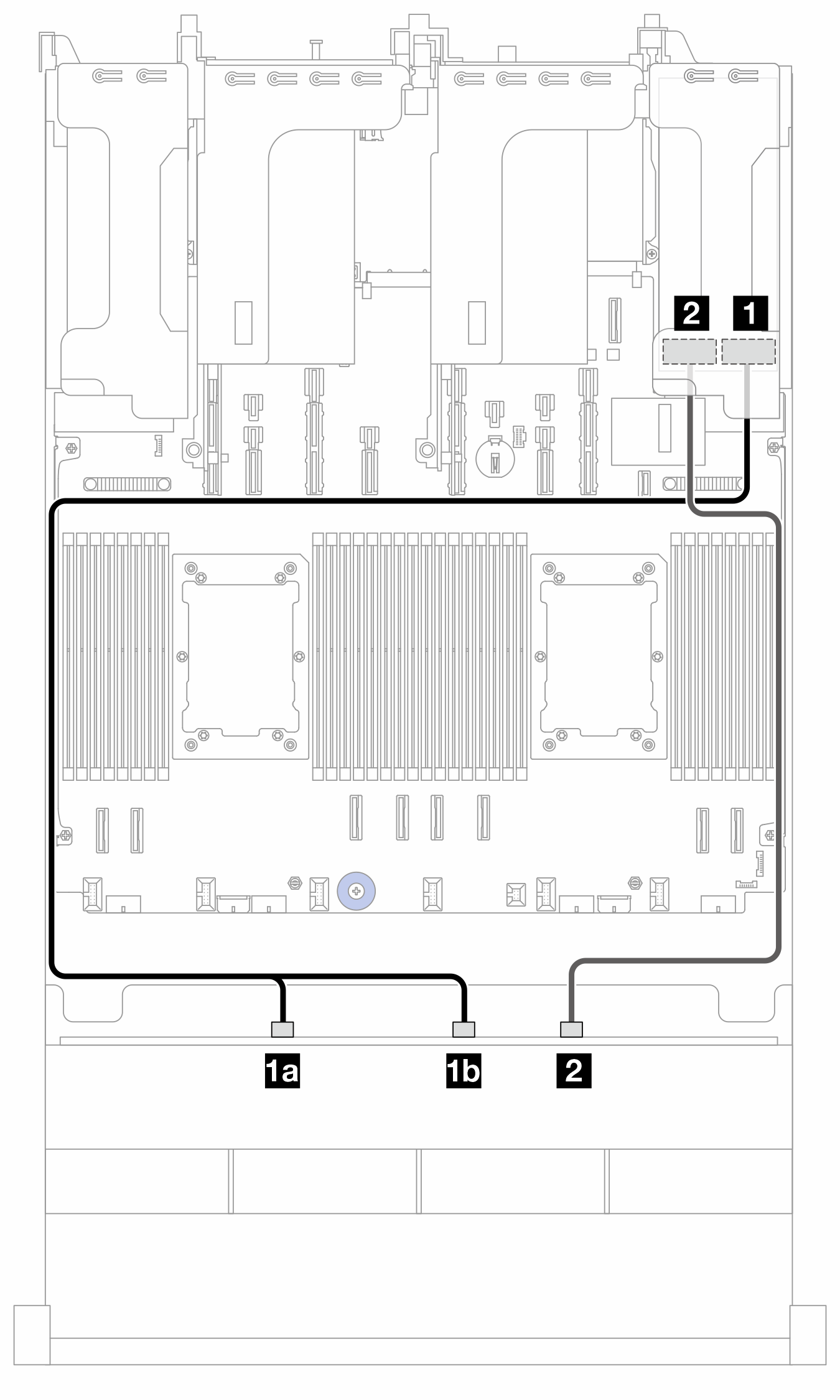

Figura 1. Instradamento dei cavi SAS/SATA all'adattatore SFF 16i
| Da (BP1) | A (adattatore 16i) | Lunghezza del cavo |
|---|---|---|
| 1a SAS 0 | 1
|
|
| 1b SAS 1 | ||
| 2 SAS 2 | 2
| 900 mm |
Instradamento dei cavi del backplane centrale

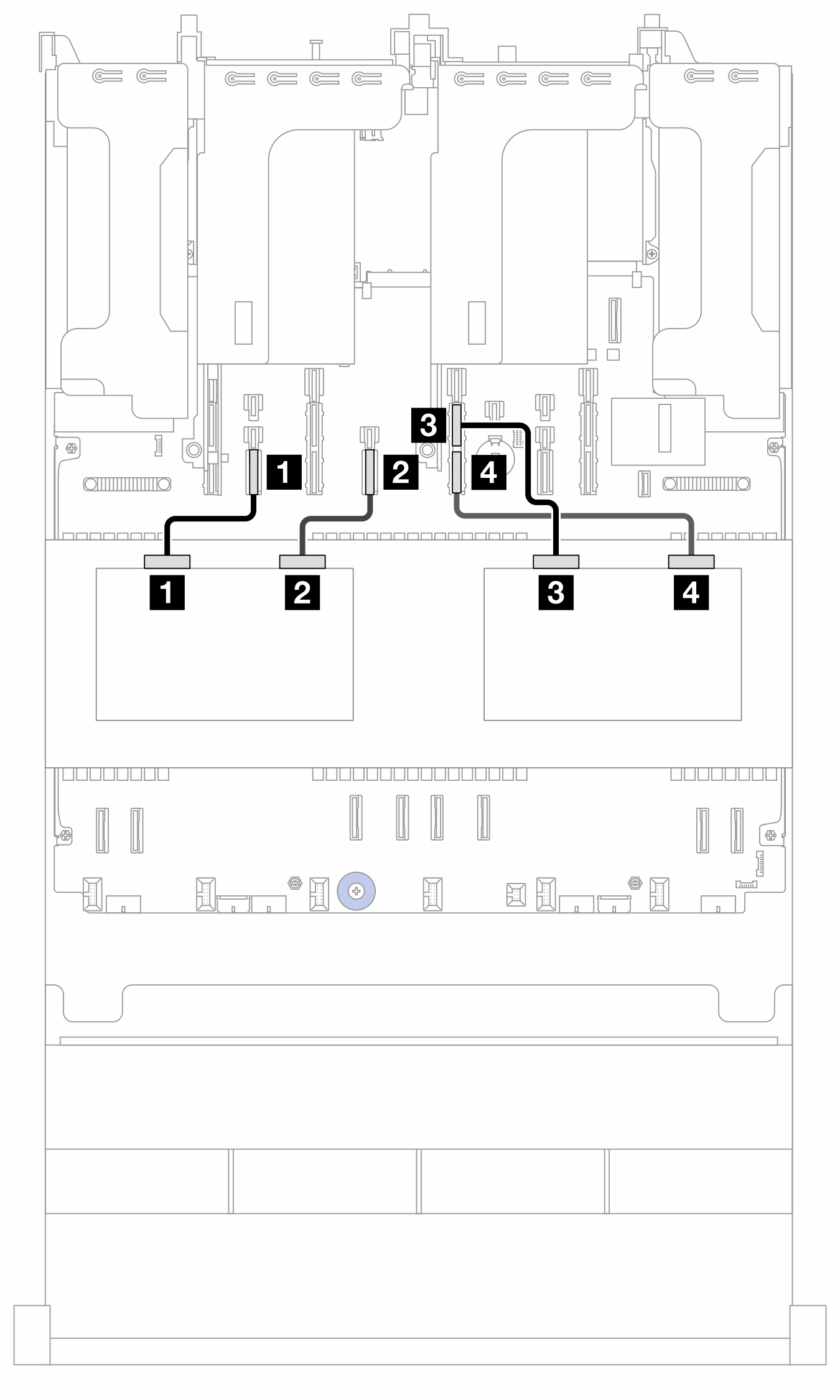

Figura 2. Instradamento dei cavi del backplane centrale
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 mm |
