SAS/SATA anteriore a 12 vani da 3,5" + SAS/SATA posteriore a 4 vani da 3,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 12 vani da 3,5" + SAS/SATA posteriore a 4 vani da 3,5".
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

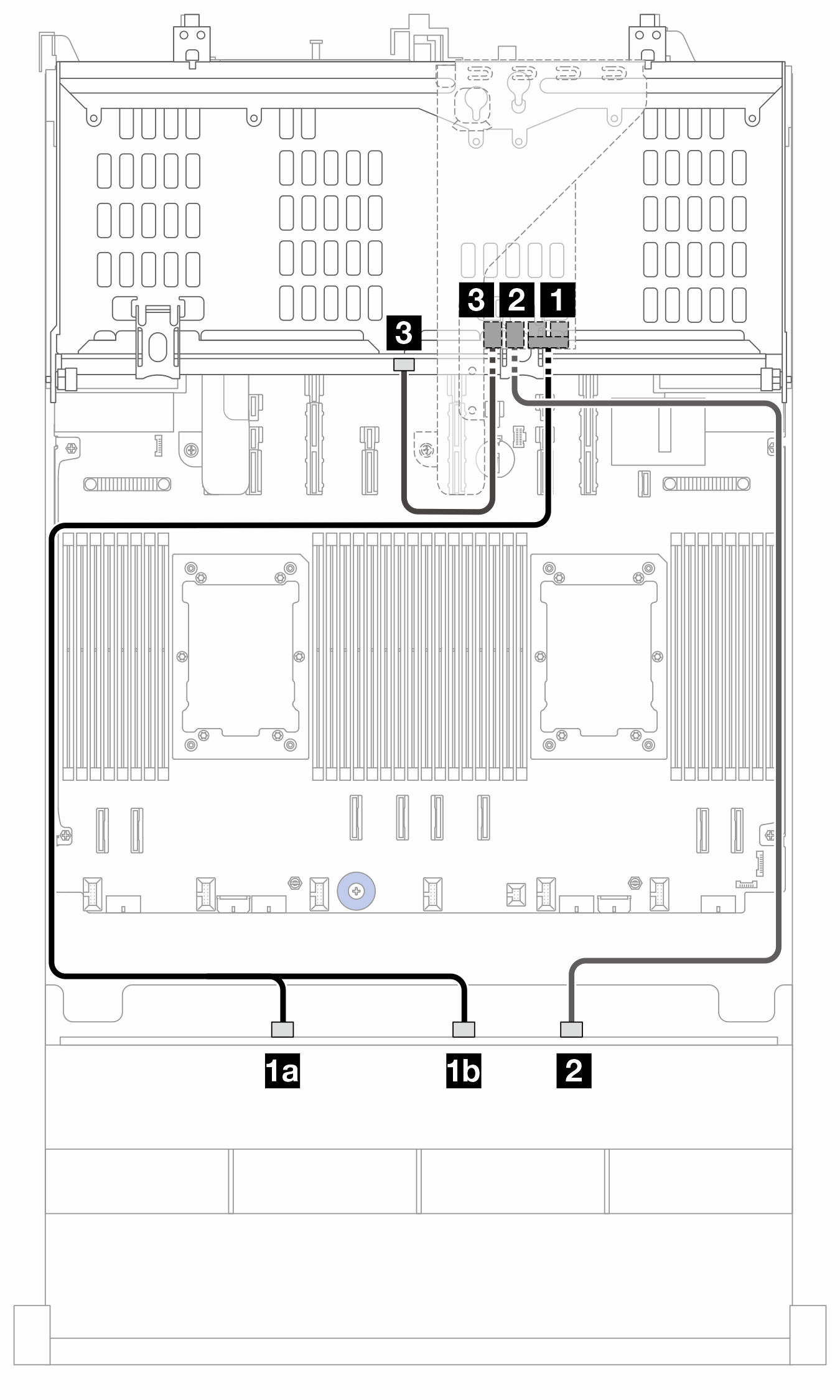

Figura 1. Instradamento dei cavi SAS/SATA all'adattatore SFF 16i (Gen 3)
| Da | A (adattatore 16i) | Lunghezza del cavo |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1.020 mm |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 mm |
| 3 BP9: SAS | 3 C3 | 300 mm |
Figura 2. Instradamento dei cavi SAS/SATA all'adattatore SFF 16i (Gen 4)
| Da | A (adattatore 16i) | Lunghezza del cavo |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1.020 mm |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 mm |
| 2b BP9: SAS |
