12 SAS/SATA de 3,5 pol. frontais + 4 SAS/SATA de 3,5 pol. traseiros
Este tópico oferece informações de roteamento de cabos para a configuração 12 SAS/SATA de 3,5 pol. frontais + 4 SAS/SATA de 3,5 pol. traseiros.
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 1. Roteamento de cabos SAS/SATA para o adaptador SFF 16i (Gen 3)
| No | Para (adaptador 16i) | Comprimento do cabo |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 milímetros |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 milímetros |
| 3 BP9: SAS | 3 C3 | 300 mm |

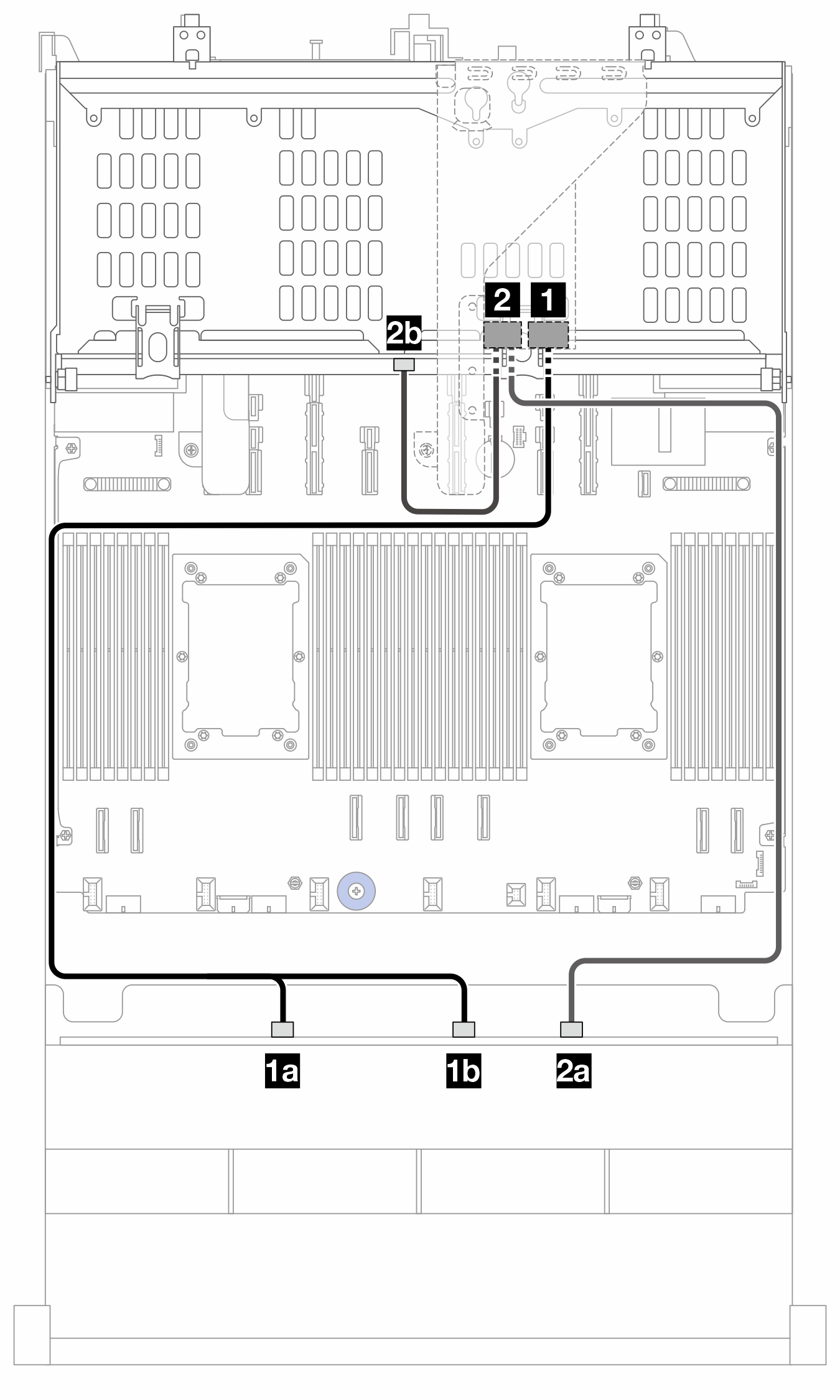

Figura 2. Roteamento de cabos SAS/SATA para o adaptador SFF 16i (Gen 4)
| No | Para (adaptador 16i) | Comprimento do cabo |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 milímetros |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 milímetros |
| 2b BP9: SAS |
