앞면 12 x 3.5" SAS/SATA + 뒷면 4 x 3.5" SAS/SATA
이 주제에서는 앞면 12 x 3.5" SAS/SATA + 뒷면 4 x 3.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

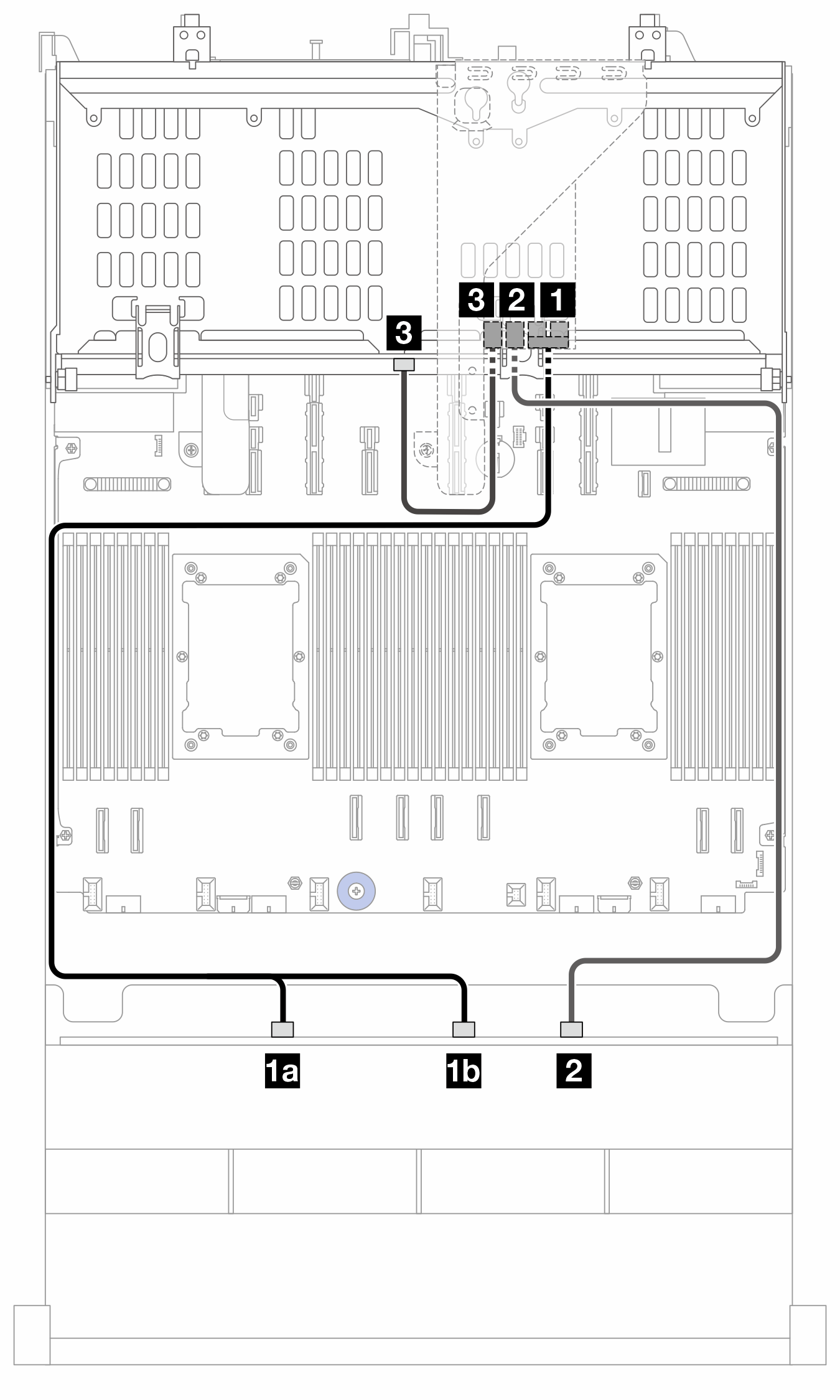

그림 1. SFF 16i 어댑터에 대한 SAS/SATA 케이블 배선(Gen 3)
| 시작 | 끝(16i 어댑터) | 케이블 길이 |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020mm |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900mm |
| 3 BP9: SAS | 3 C3 | 300mm |

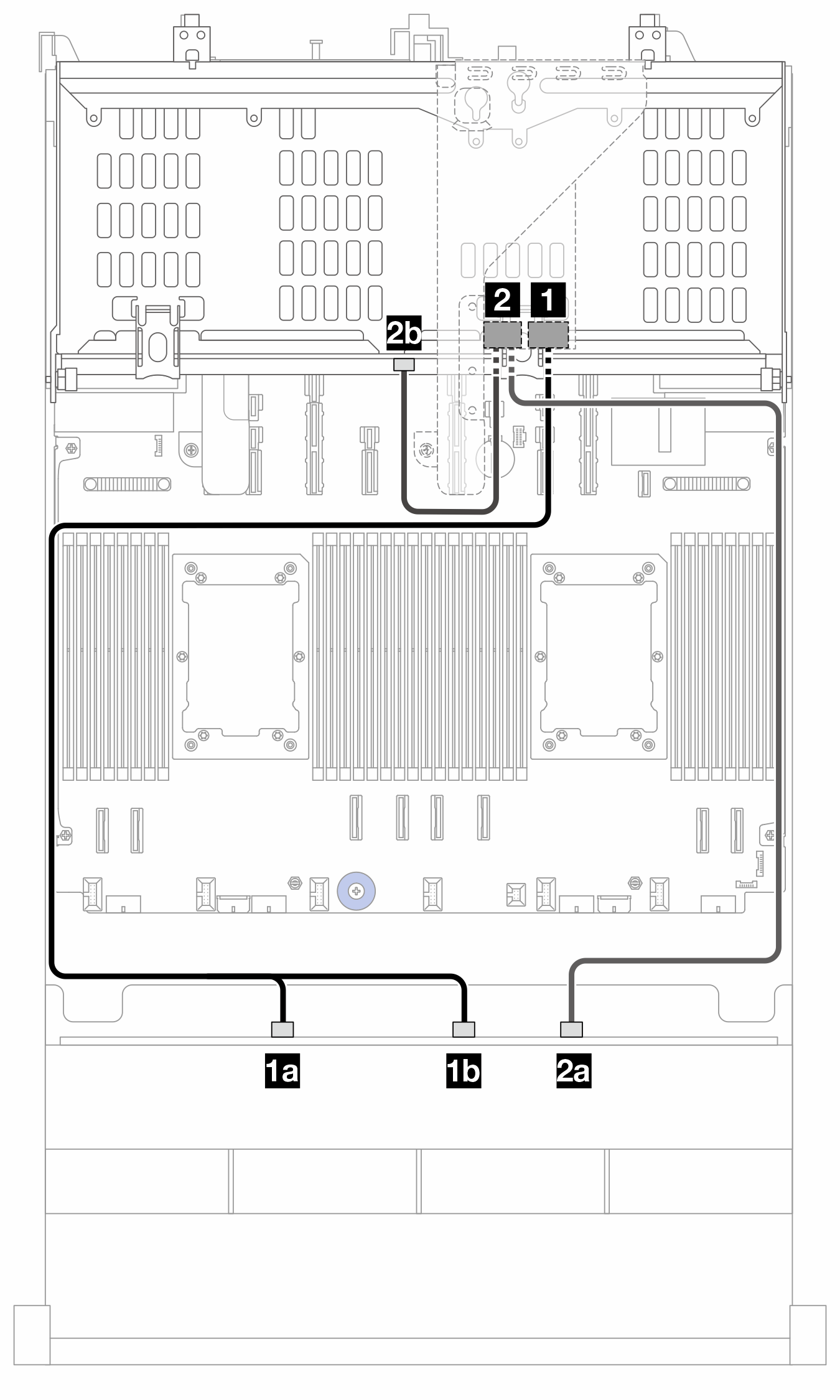

그림 2. SFF 16i 어댑터(Gen 4)에 대한 SAS/SATA 케이블 배선
| 시작 | 끝(16i 어댑터) | 케이블 길이 |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020mm |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450mm |
| 2b BP9: SAS |
