前方 12 x 3.5 吋 SAS/SATA + 後方 4 x 3.5 吋 SAS/SATA
本主題提供前方 12 x 3.5 吋 SAS/SATA + 後方 4 x 3.5 吋 SAS/SATA 配置的纜線佈線資訊。
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。

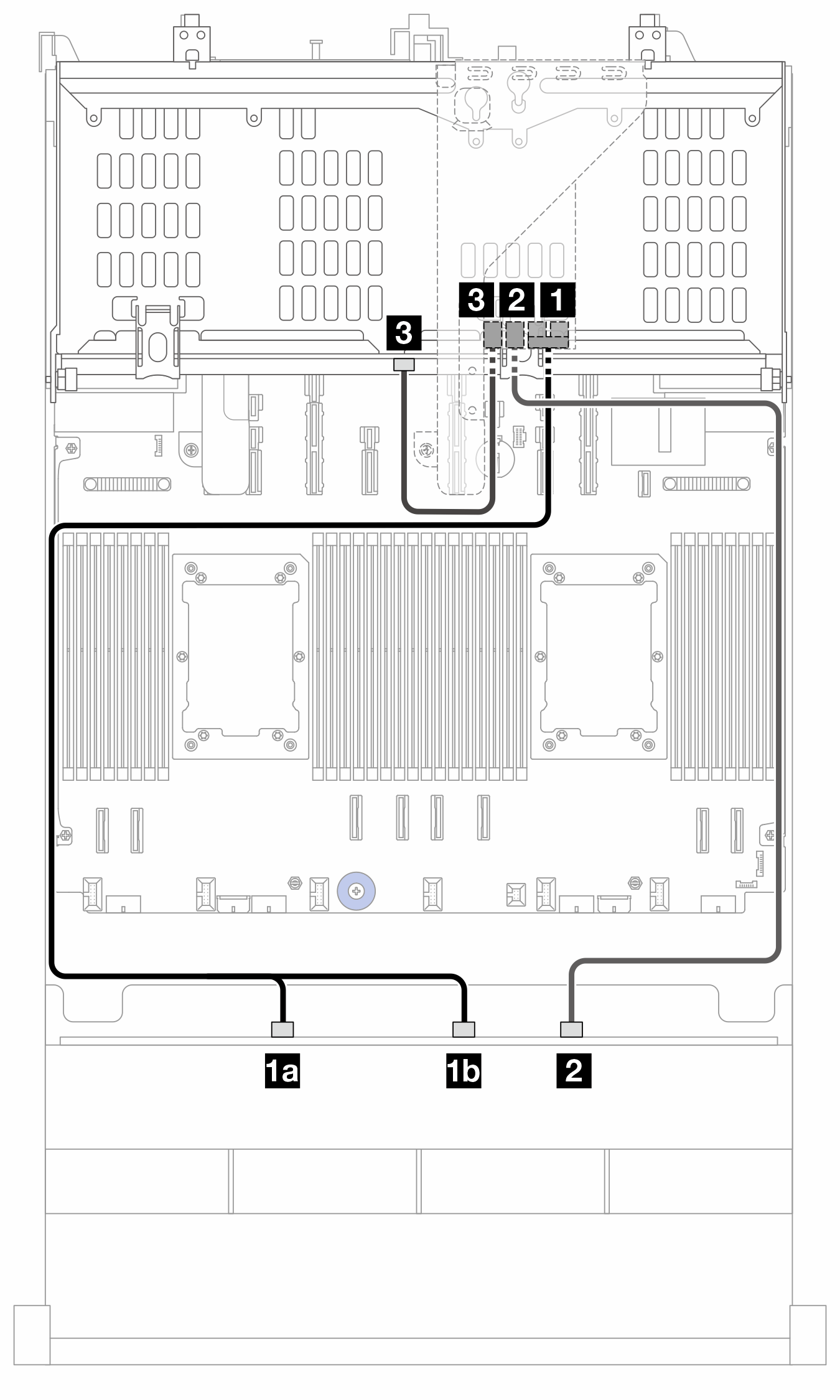

圖 1. SAS/SATA 纜線佈線至 SFF 16i 配接卡 (Gen 3)


從 | 至(16i 配接卡) | 纜線長度 |
---|---|---|
1a BP1:SAS 0 | 1 C0C1 | 820/1020 公釐 |
1b BP1:SAS 1 | ||
2 BP1:SAS 2 | 2 C2 | 900 公釐 |
3 BP9:SAS | 3 C3 | 300 公釐 |

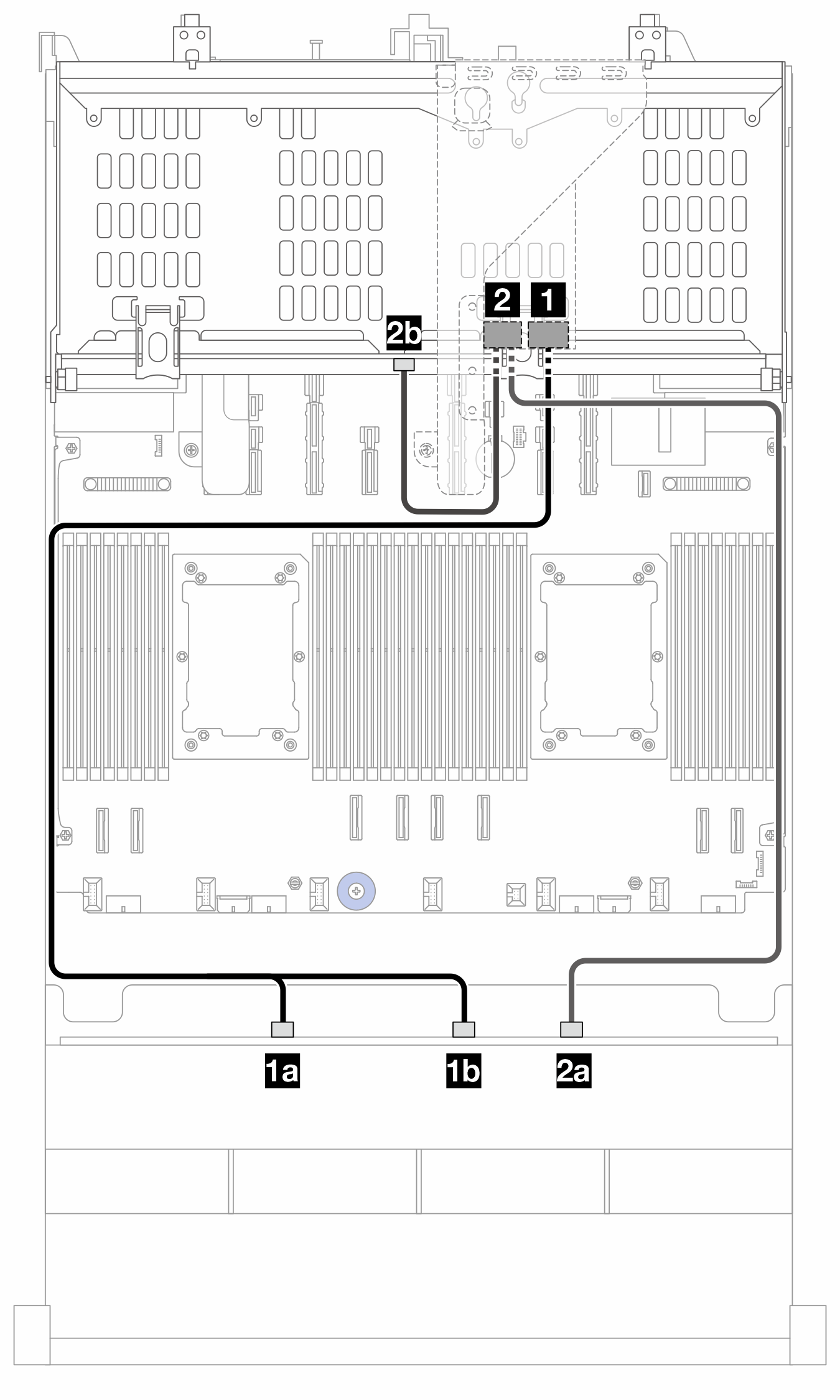

圖 2. SAS/SATA 纜線佈線至 SFF 16i 配接卡 (Gen 4)


從 | 至(16i 配接卡) | 纜線長度 |
---|---|---|
1a BP1:SAS 0 | 1 C0 | 900/1020 公釐 |
1b BP1:SAS 1 | ||
2a BP1:SAS 2 | 2 C1 | 760/450 公釐 |
2b BP9:SAS |
