Передние 12 отсеков для 3,5-дюймовых дисков SAS/SATA + задние 4 отсека для 3,5-дюймовых дисков SAS/SATA
В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 12 отсеками для 3,5-дюймовых дисков SAS/SATA + задними 4 отсеками для 3,5-дюймовых дисков SAS/SATA.
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

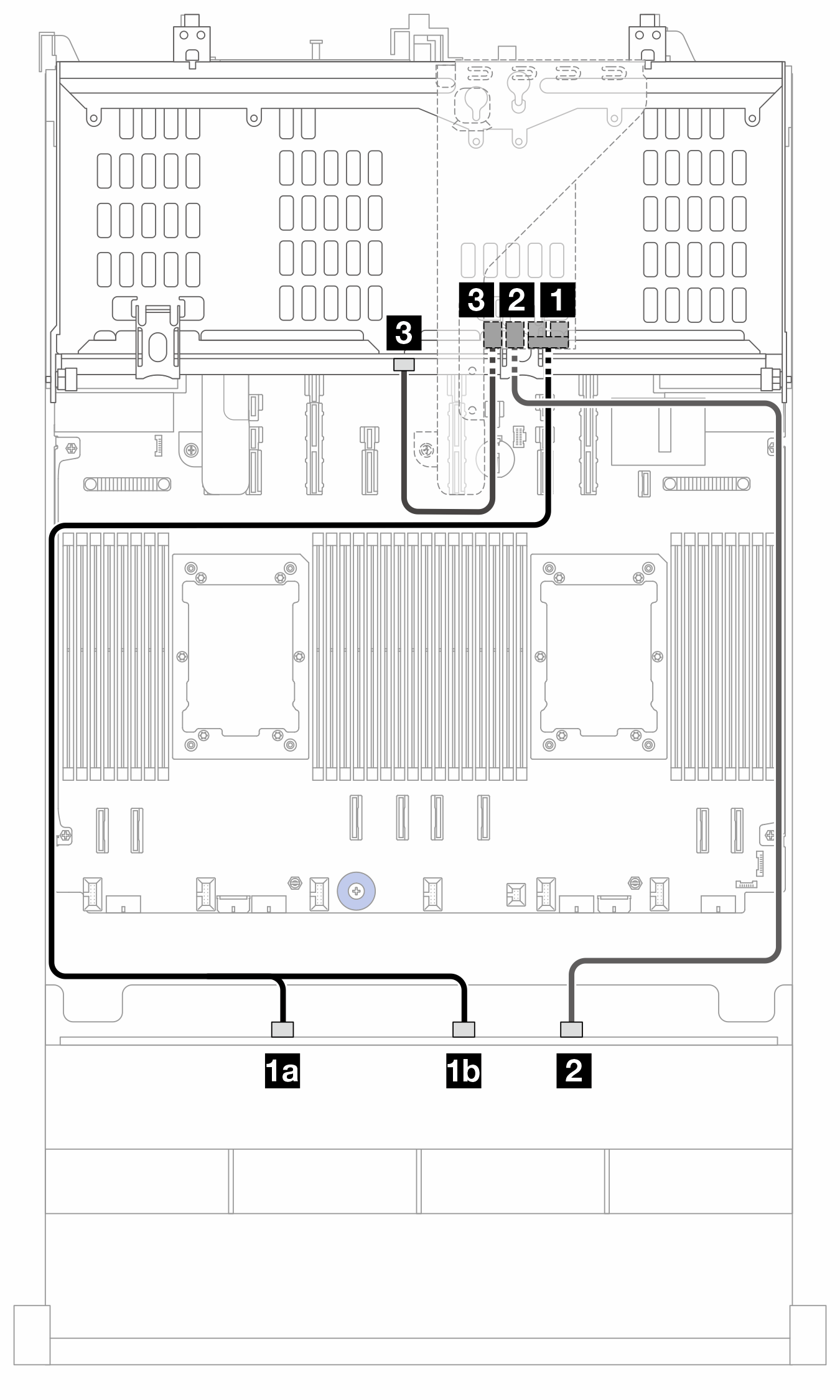

Рис. 1. Прокладка кабелей SAS/SATA к адаптеру SFF 16i (Gen 3)
| От | К (адаптер 16i) | Длина кабеля |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0C1 | 820/1020 мм |
| 1b BP1: SAS 1 | ||
| 2 BP1: SAS 2 | 2 C2 | 900 мм |
| 3 BP9: SAS | 3 C3 | 300 мм |

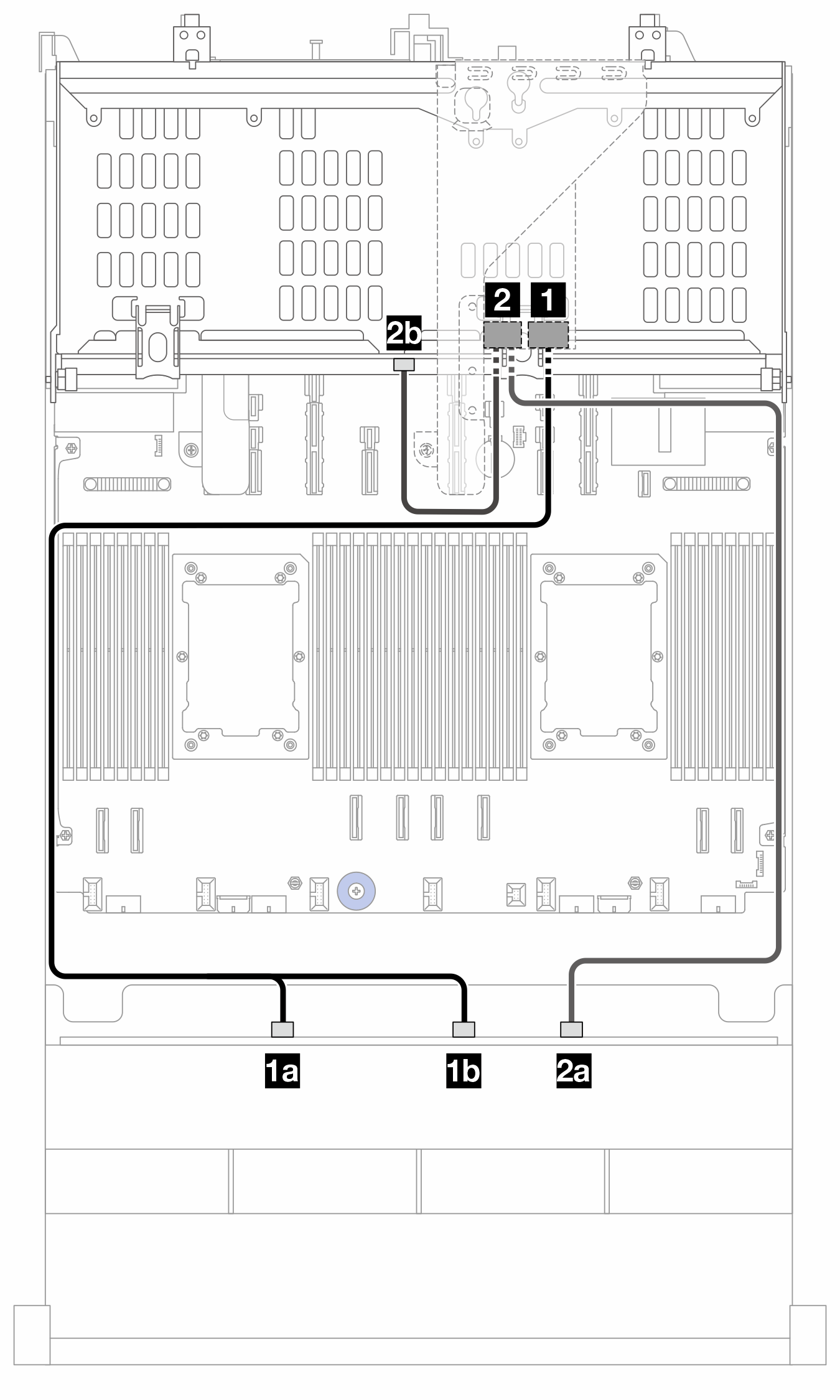

Рис. 2. Прокладка кабелей SAS/SATA к адаптеру SFF 16i (Gen 4)
| От | К (адаптер 16i) | Длина кабеля |
|---|---|---|
| 1a BP1: SAS 0 | 1 C0 | 900/1020 мм |
| 1b BP1: SAS 1 | ||
| 2a BP1: SAS 2 | 2 C1 | 760/450 мм |
| 2b BP9: SAS |
