앞면 12 x 3.5" SAS/SATA + 중간 8 x 2.5" NVMe
이 주제에서는 앞면 12 x 3.5" SAS/SATA + 중간 8 x 2.5" NVMe 구성의 케이블 배선 정보를 제공합니다.
앞면 백플레인 케이블 배선
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 1. SFF 16i 어댑터에 대한 SAS/SATA 케이블 배선
| 시작(BP1) | 끝(16i 어댑터) | 케이블 길이 |
|---|---|---|
| 1a SAS 0 | 1
|
|
| 1b SAS 1 | ||
| 2 SAS 2 | 2
| 900mm |
중간 백플레인 케이블 배선

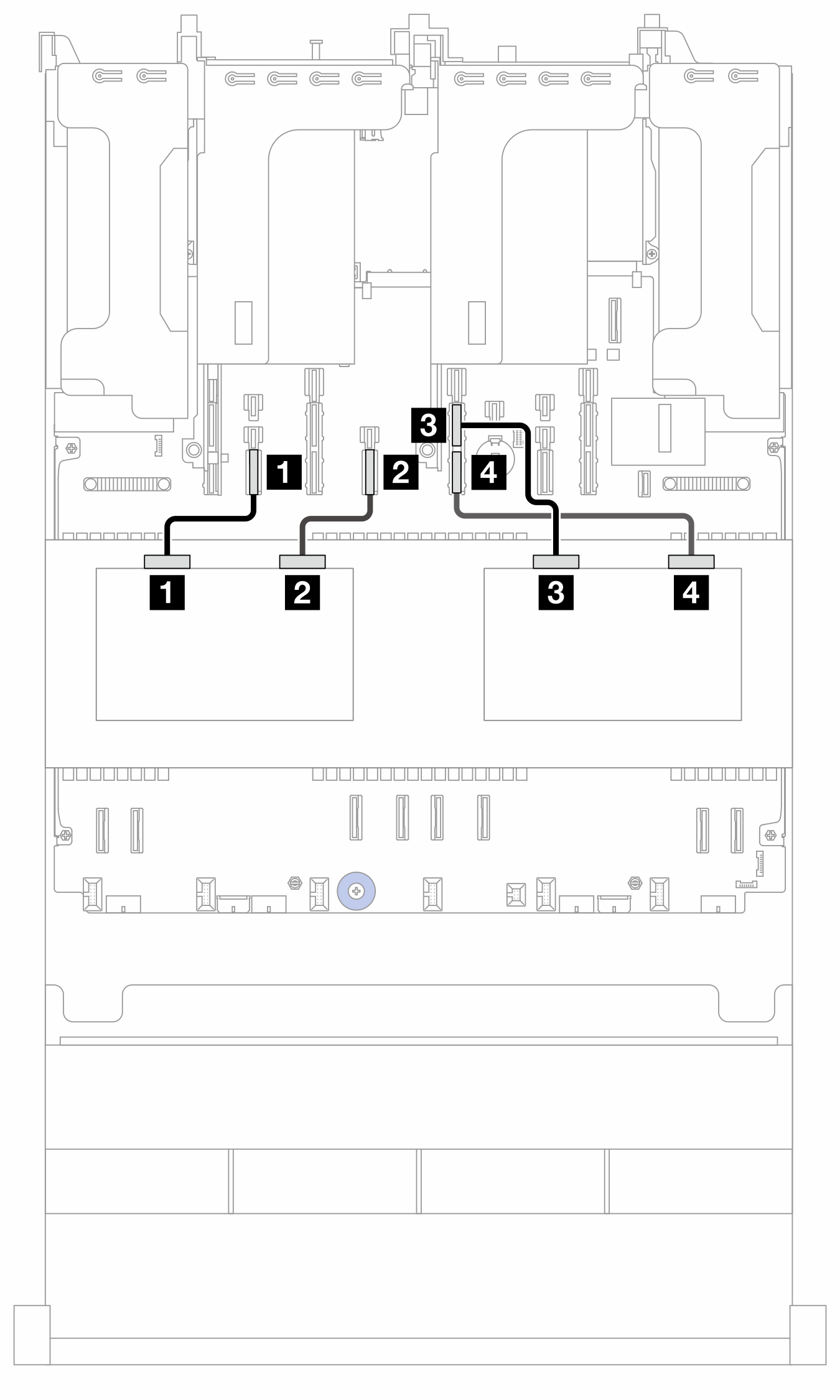

그림 2. 중간 백플레인 케이블 배선
| 시작 | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280mm |
