前面 12 x 3.5 型 SAS/SATA + 中央 8 x 2.5 型 NVMe

このトピックでは、前面 12 x 3.5 型 SAS/SATA + 中央 8 x 2.5 型 NVMe 構成のケーブル配線について説明します。

前面バックプレーンのケーブル配線

アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 1. SFF 16i アダプターへの SAS/SATA ケーブル配線

始点 (BP1)終点 (16i アダプター)ケーブルの長さ
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900 mm

中央バックプレーン・ケーブル配線

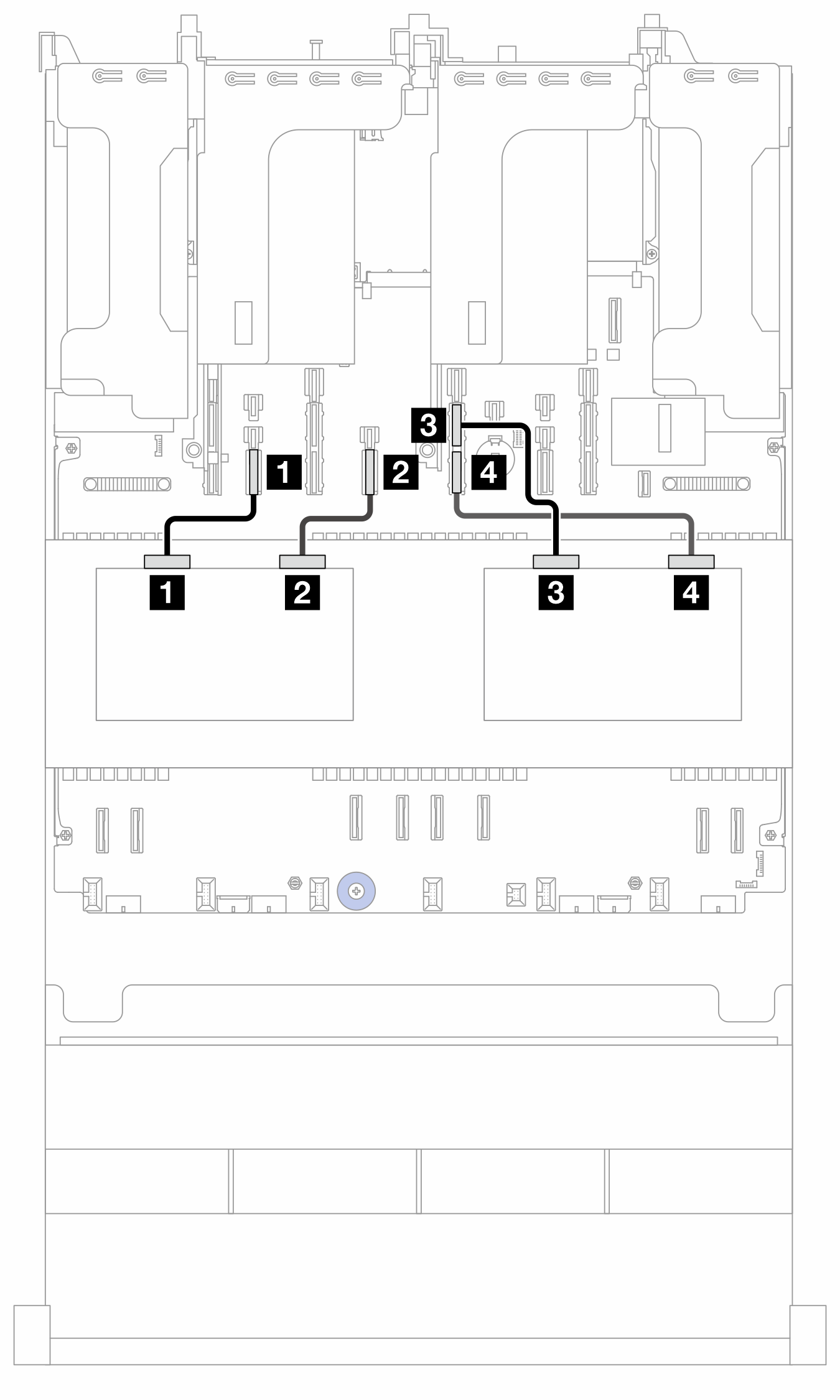

図 2. 中央バックプレーン・ケーブル配線

始点終点 (プロセッサー・ボード)ケーブルの長さ
1 BP10: NVMe 0-11 PCIe 14280 mm
2 BP10: NVMe 2-32 PCIe 12280 mm
3 BP11: NVMe 0-13 PCIe 11A280 mm
4 BP11: NVMe 2-34 PCIe 11B280 mm
