12 unidades SAS/SATA frontales de 3,5" + 8 unidades NVMe centrales de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 12 unidades SAS/SATA frontales de 3,5" + 8 unidades NVMe centrales de 2,5".

Disposición de los cables de la placa posterior frontal

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

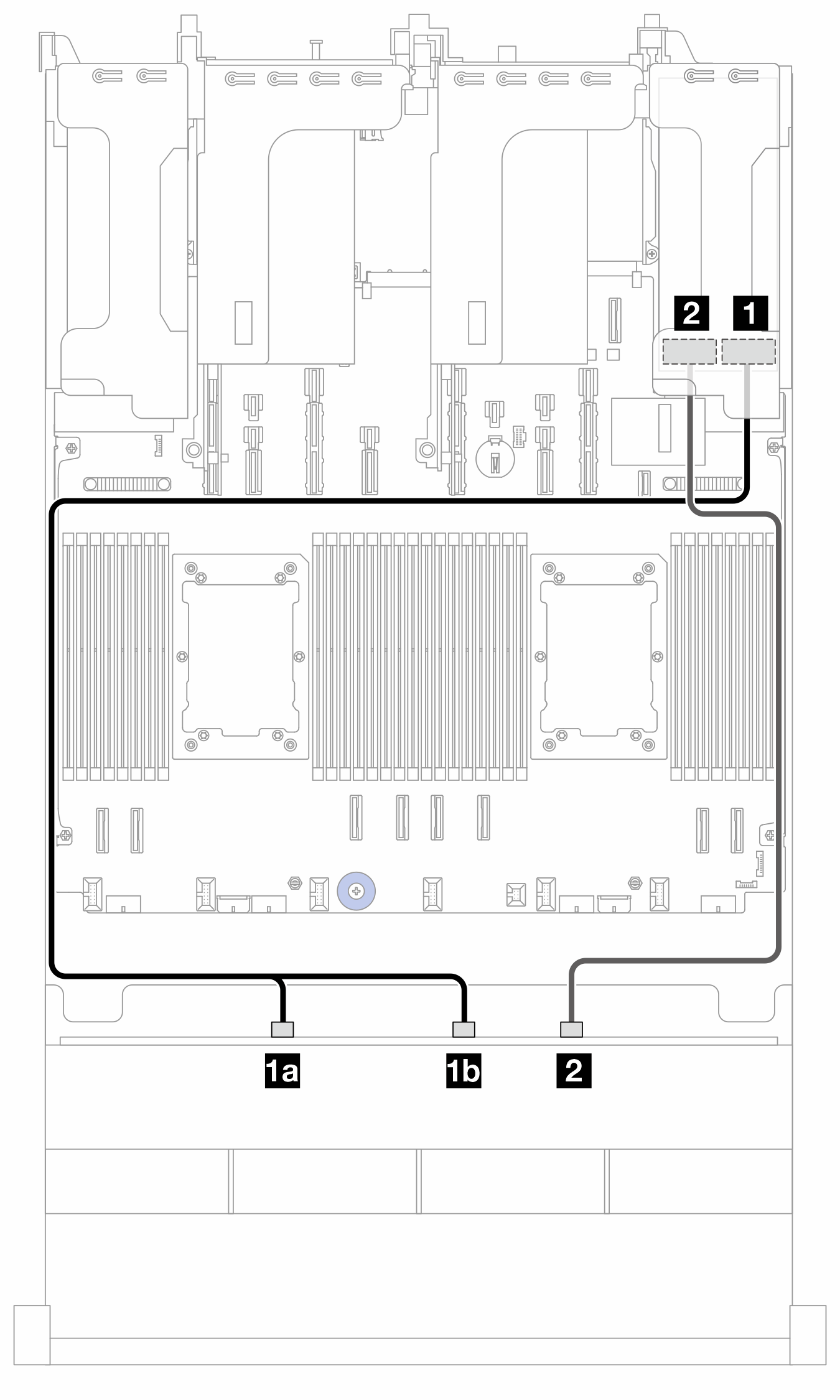

Figura 1. Disposición de los cables SAS/SATA para adaptador SFF 16i

Desde (BP1)A (adaptador 16i)Longitud del cable
1a SAS 01
  • Gen 4: C0

  • Gen 3: C0C1

  • Gen 4: 900/1020 mm

  • Gen 3: 820/1020 mm

1b SAS 1
2 SAS 22
  • Gen 4: C1

  • Gen 3: C2

900 mm

Disposición de los cables de la placa posterior central

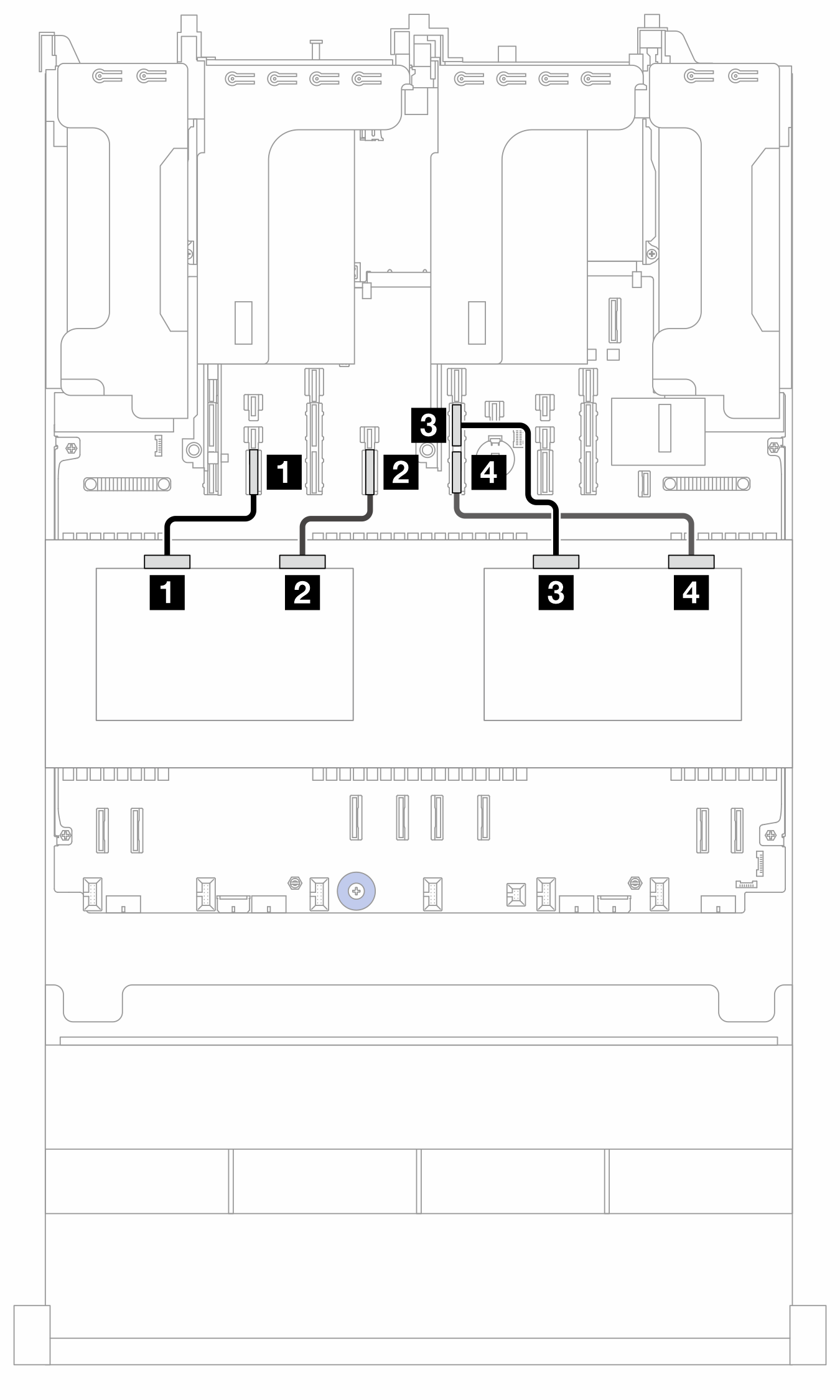

Figura 2. Disposición de los cables de la placa posterior central

DesdeA (placa del procesador)Longitud del cable
1 BP10: NVMe 0-11 PCIe 14280 mm
2 BP10: NVMe 2-32 PCIe 12280 mm
3 BP11: NVMe 0-13 PCIe 11A280 mm
4 BP11: NVMe 2-34 PCIe 11B280 mm
