Vorne 12 x 3,5‑Zoll-SAS/SATA + hinten 4 x 2,5‑Zoll-AnyBay
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 12 x 3,5-Zoll-SAS/SATA vorne + 4 x 2,5-Zoll-AnyBay hinten.
SAS/SATA-Kabelführung
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

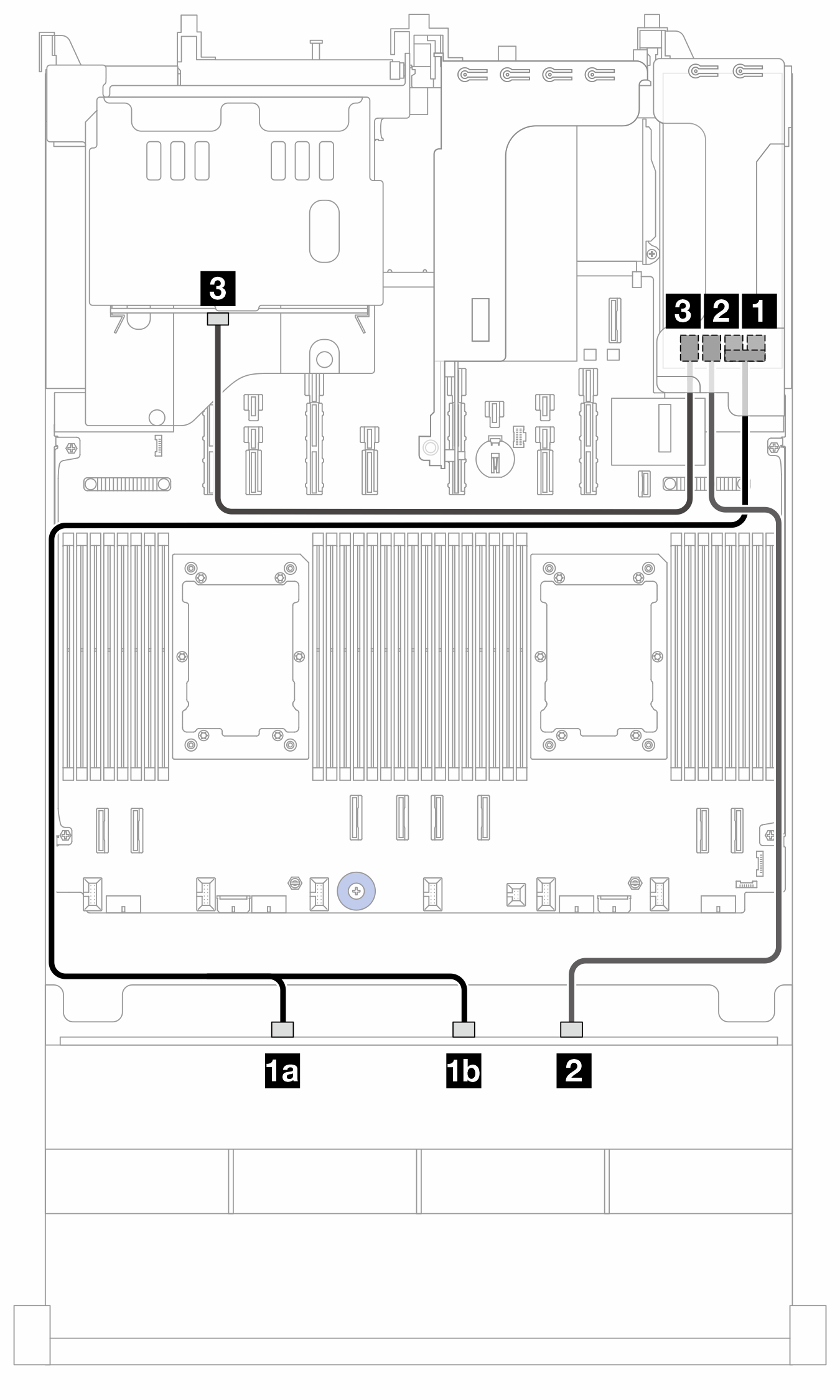

Abbildung 1. SAS/SATA-Kabelführung zum SFF 16i Adapter (Gen. 3)


Von | Zu (16i Adapter) | Kabellänge |
---|---|---|
1a BP1: SAS 0 | 1 C0C1 | 820/1020 mm |
1b BP1: SAS 1 | ||
2 BP1: SAS 2 | 2 C2 | 900 mm |
3 BP9: SAS | 3 C3 | 450 mm |

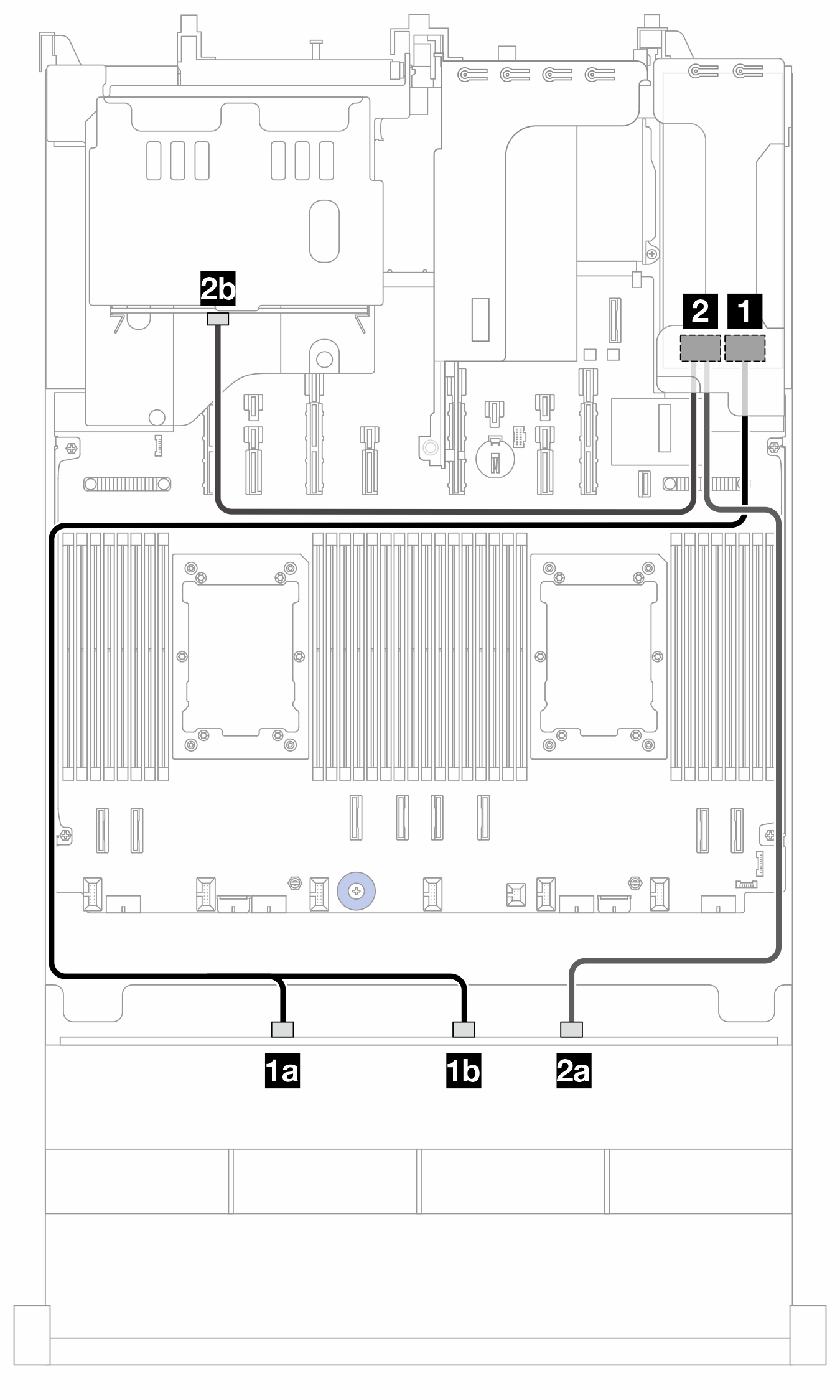

Abbildung 2. SAS/SATA-Kabelführung zum SFF 16i Adapter (Gen. 4)


Von | Zu (16i Adapter) | Kabellänge |
---|---|---|
1a BP1: SAS 0 | 1 C0 | 900/1020 mm |
1b BP1: SAS 1 | ||
2a BP1: SAS 2 | 2 C1 | 760/450 mm |
2b BP9: SAS |
NVMe-Kabelführung
Abbildung 3. NVMe-Kabelführung


Von (BP9) | Zu (Prozessorplatine) | Kabellänge |
---|---|---|
1 NVMe 2‑3 | 1 PCIe 13B | 280 mm |
2 NVMe 0‑1 | 2 PCIe 13A | 280 mm |
